Por lo tanto, usted ha comprado una cortadora de plasma y desea que exactamente podría cortar sus diseños en metal. Trazando líneas con la mano da resultados decepcionantes y tablas del Plasma del CNC son salir de su presupuesto. ¿Suena familiar? Bueno, eso es lo que pensé de todos modos!
Si usted no ha comprado su cortador de plasma - hay algunas cosas a tener en cuenta!
- El cortador debe tener Inicio HF (cortadores baratos a veces usan 'scratch start' donde hay que tocar la antorcha en el metal para iniciar el arco. Lamentablemente, estos no funcionarán con CNC, menos no éste!)
- Si usted tiene la opción (puede permitírselo) comprar uno con de arco piloto'. Si la antorcha se desplaza sobre una realización mal zona de metal como el óxido, pintura o un agujero, el arco puede salir y dejará de cortar. Un arco piloto, como piloto en la caldera vuelva a luces del arco si extingue. Significa que usted puede cortar casi cualquier cosa sin importar cómo grotty mira la superficie.

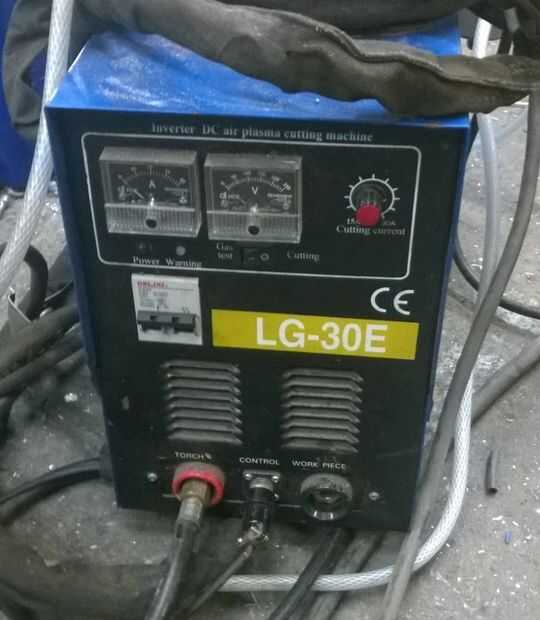

- Si usted puede ir para un cortador marca. Hypertherm son probablemente el mejor - o al menos conocido. Le dará la mejor calidad del corte y corte grueso para una determinada potencia cotizada (algunos de los más baratos son un poco optimistas con la potencia citada y grueso del corte). Empecé con un cortador barato (que realmente era bastante bueno) actualizado luego a una máquina usada de 40A de Hypertherm que era más barata que una nueva máquina de la marca no.
- Go para el poder más alto que puede pagar. Mi cortador de 30A original pretendía ser capaz de cortar de 12mm de espesor - pero la mayoría podría realista corte fue de 6mm. Mis nuevas reclamaciones de Hypertherm 40A 19mm corte grueso - y de hecho puede cortar (aunque no muy ordenada). Corta bien en 12mm de espesor aunque.
Esta tabla de plasma ha sido diseñada para trabajar con cualquier antorcha de plasma
se ha ya sea mano o un completo soplado antorcha CNC. La placa de montaje ha sido diseñada para ser adaptable posible. O bien puede conectar la antorcha con ataduras de cremallera o los pernos de U dependiendo de cuánto usted necesita tomar.
Este instructable realmente en un foro de Land Rover, LR4x4.com uno de los miembros (RobertSpark) fue la construcción de su propia mesa de plasma pero fue un poco compleja y necesaria soldadura juntos. Pensé "como una mesa de plasma" y pensó que podría construir uno también!
Me decidí a diseñar una tabla desde cero en Solidworks, utilizando piezas del corte del Laser que nadie podría perno junto con ninguna soldadura. También sería escalable, por lo que se puede construir una tabla de prácticamente cualquier tamaño te gusta usando el mismo láser corta piezas. Necesita a las longitudes de la fuente de la sección de caja de acero de un accionista de acero y todo lo demás que se puede comprar en eBay / Ali-Express.
