CNC - creación de PCB

prototipos el PCB se pueden hacer fácilmente en la máquina CNC.
Para esta tarea he creado un esquema en el OrCAD
(Producto de la cadencia para diseño de PCB),
y luego se transfiere el diseño al fichero DXF.

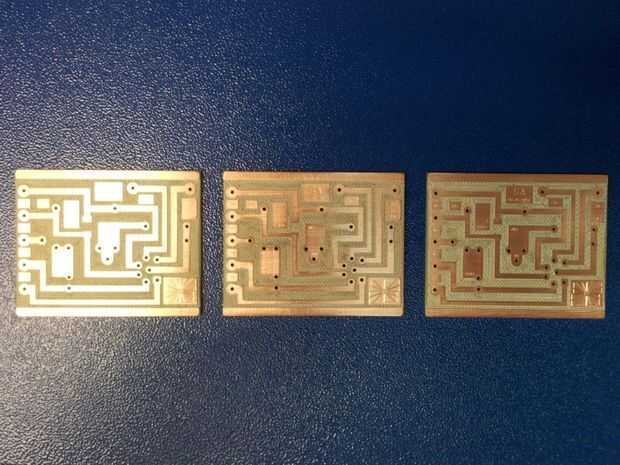

Para el proceso de grabado usé ROLAND EGX-350 CNC de la máquina.

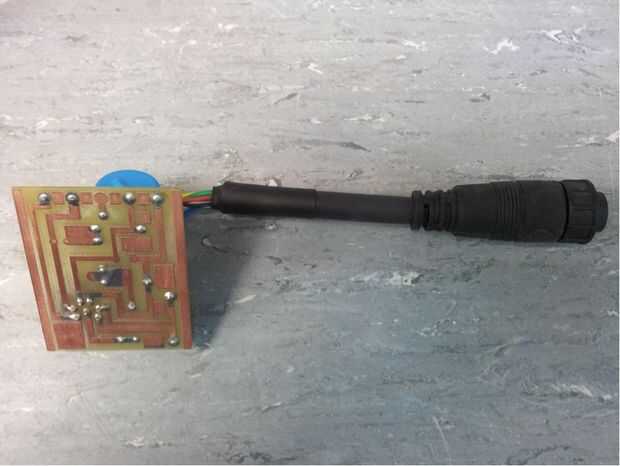

Debido a utiliza unos pocos a través de componentes de agujero, el tamaño del PCB no se limita,

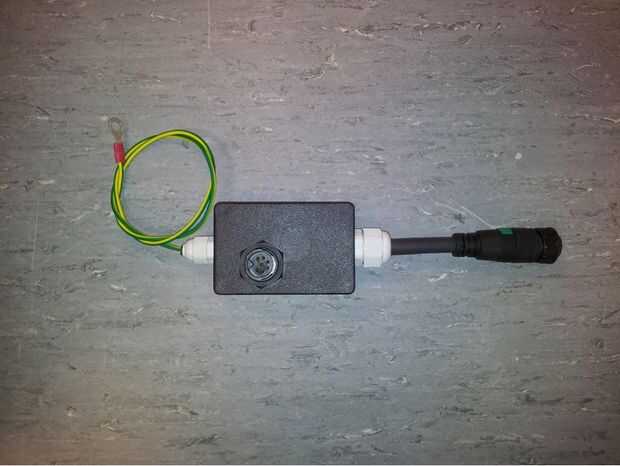

por eso elijo la que acuerda las cajas que tengo en mi stock.
