Paso 4: Molino de la Junta
En este paso, podrá importar el archivo de diseño de Otherduino. Luego que la parte superior del tablero con 2 herramientas del molino, dale la vuelta, molino de la parte inferior con 2 herramientas y cortar el contorno. El proceso llevará 3-4 horas, una buena parte de que mantiene la empresa molino corriente, así que coge un buen libro.

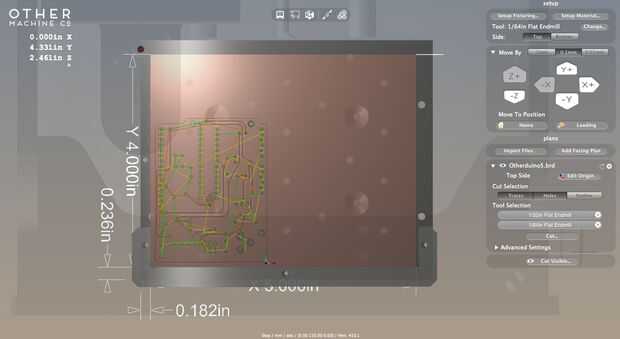

1. en primer lugar, configurar el archivo en Otherplan:
- Haga clic en "Importar archivos" y seleccione Otherduino5r.brd.
- Seleccione una herramienta de 1/32" y una herramienta de 1/64".
- Deseleccione el botón de "Contornos". Asegúrese de que se seleccionan sólo rastros y agujeros.
2. Haga clic en cortar. Si una herramienta de 1/64" ya no está insertada, se le pedirá que inserte uno antes de cortar.

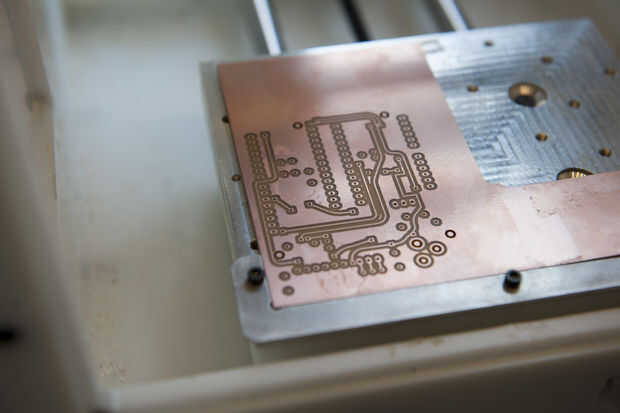

3. cuando se realizan los cortes con la herramienta de 1/64", se le pedirá que inserte una herramienta de 1/32". Hacerlo y continuar moliendo la Junta.

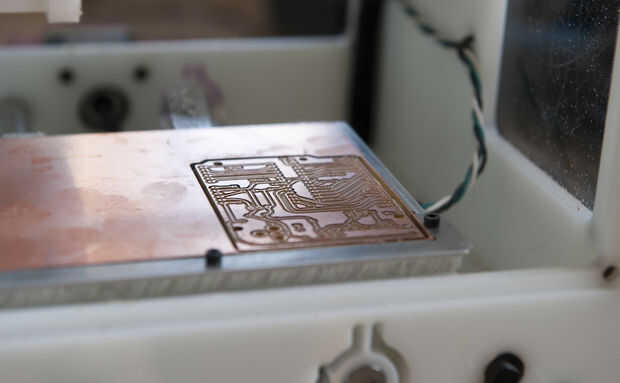

4. cuando la Othermil se realiza fresado de la parte superior de la Junta, preparar para la parte inferior:
- Limpie o aspire el polvo.
- Retire la tabla de la cama de mecanizado.
- Pele la cinta.
- Ponga cinta en el lado que se muele solo.
- Flip el tablero de izquierda a derecha, con la esquina derecha del soporte, la línea y presione hacia abajo para fijarlo.

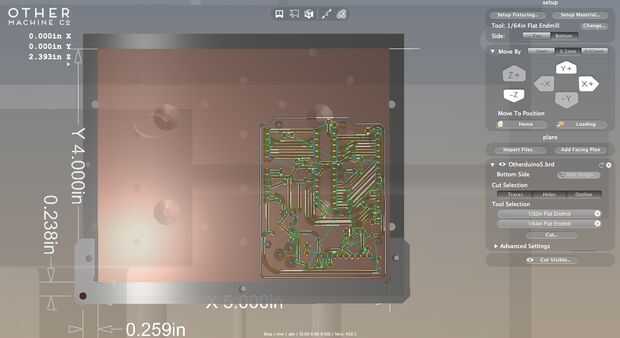

5. en Otherplan, corte la parte inferior:
- Haga clic en el botón "Fondo" para voltear el tablero.
- Si no tienes una fresa plana de 1/16", seleccionar contornos además de rastros y los agujeros (que deben todos ser seleccionados). Si usted tiene uno, no seleccionar contornos todavía.
- Haga clic en cortar. Se le pedirá que inserte una herramienta de 1/64" otra vez antes de cortar.
6. Si tienes una fresa de 1/16", haga lo siguiente una vez que las huellas y los agujeros se realizan:
- Convertir en contornos.
- Apague los rastros y los agujeros.
- Seleccionar una fresa de 1/16".
- Haga clic en cortar y cambiar a un 1/16" cuando se le solicite.

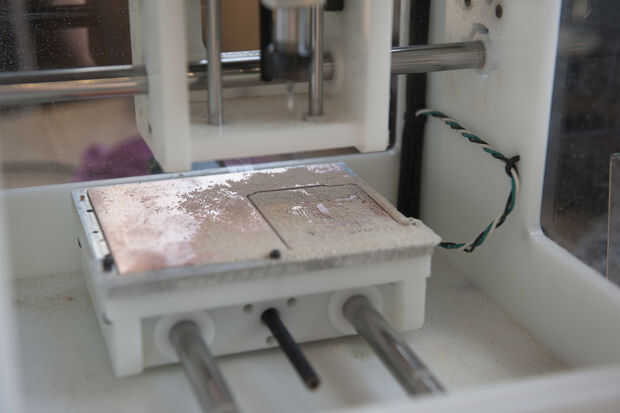

Una vez el fresado de acabado, limpie o aspire el polvo, luego retire la placa y el resto de los FR1 la cama mecanizada. Pele la cinta. Hecho en el último! Ahora basta con lo de la soldadura.
