Clones de Arduino ilimitado: el Otherduino (6 / 9 paso)

Paso 6: Soldadura de los encabezados y Vias

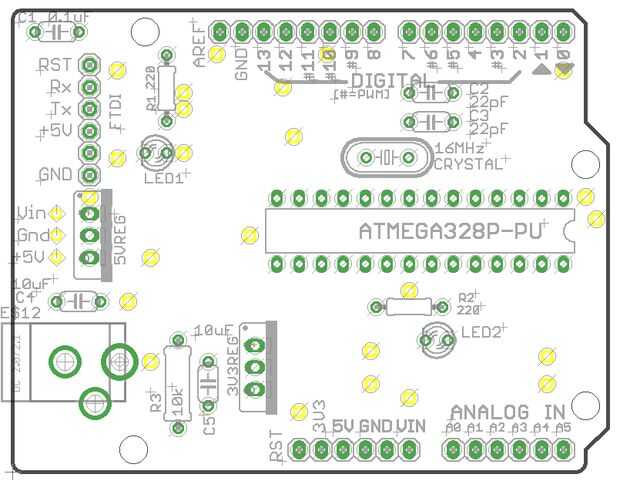

Es hora de soldar un montón de cosas. Utilice el diagrama que acompaña este paso para asegurarse de que todo va en el lugar correcto.

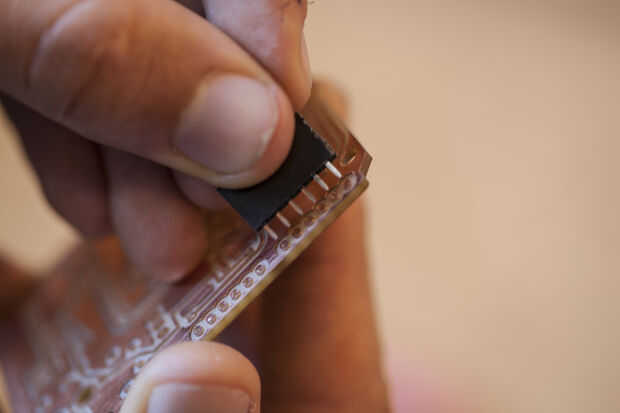

Soldar primero los encabezados, que harán de soldadura todo más fácil porque se llevará a cabo la junta plana encima de la mesa.

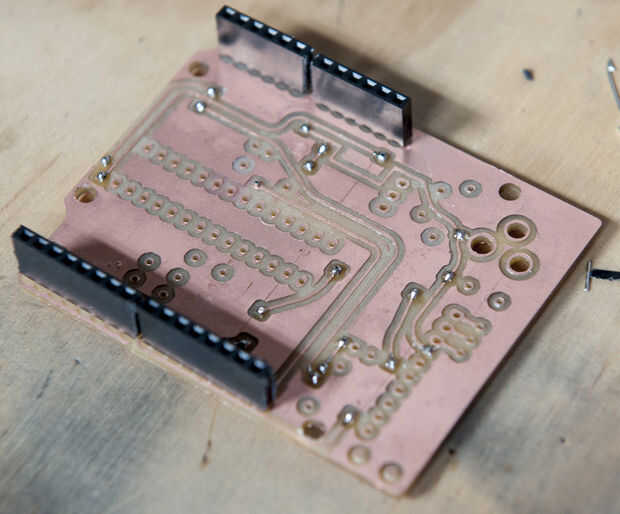

Ahora soldar las vias:

  • Son cuadrados, y en el diagrama, son amarillos.
  • Deberás poner algo conductora a través de cada orificio y soldadura en ambos lados de la Junta.

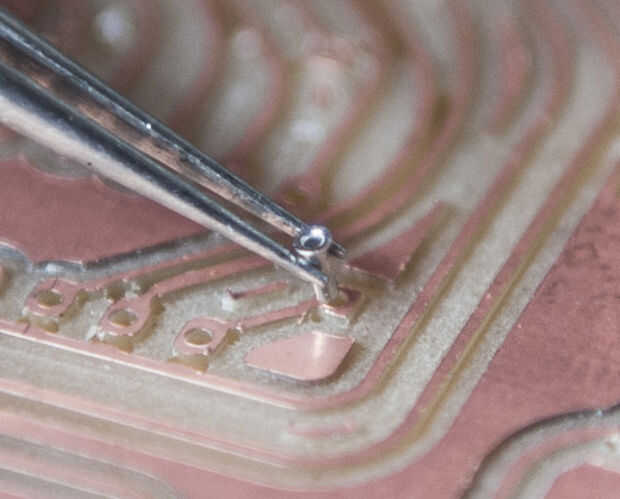

  • Si estás usando ojales, solo em con pinzas y ambos extremos de la soldadura. Me gusta todos los ojales en la parte posterior de la Junta, la soldadura y luego Dale la vuelta y al otro lado de la soldadura. Para el segundo lado, asegúrese de que usted no presione las puntas de los ojales con la plancha o a empujarlos nuevamente hacia afuera. Por el contrario, pulse en la parte.

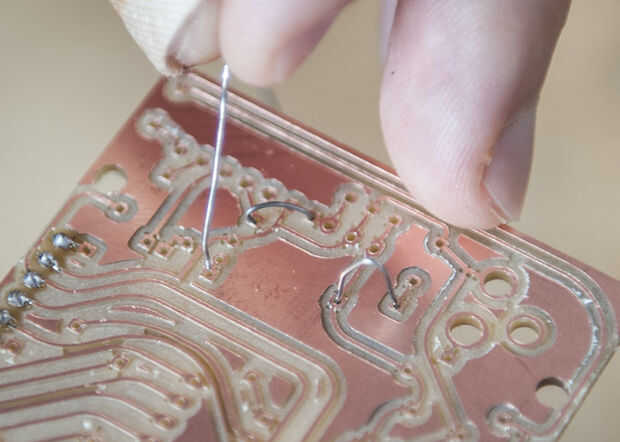

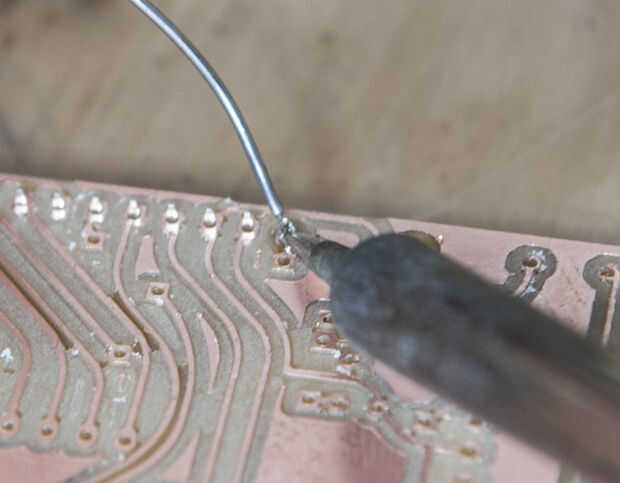

  • Si usas alambre estañado, pase por todos los agujeros, luego de la soldadura de ambos lados de cada uno.

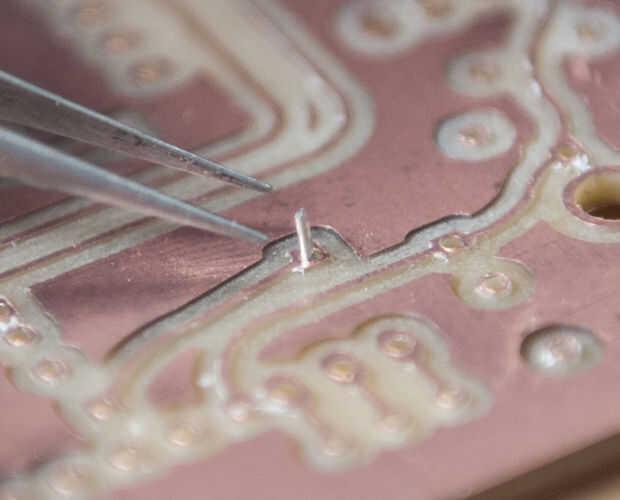

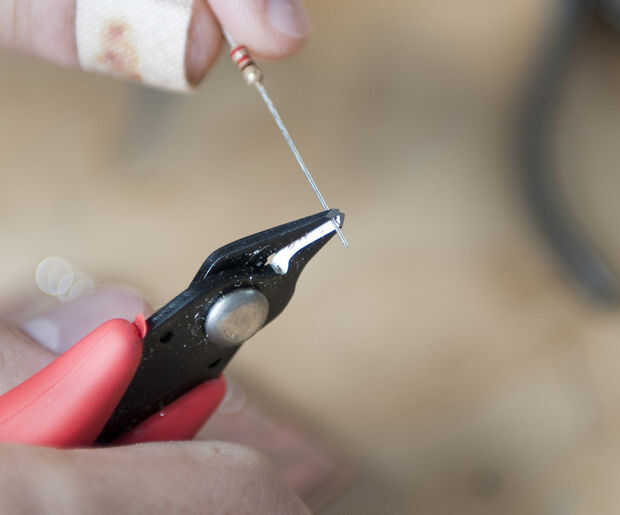

  • Si no usas ollaos o alambre estañado, cortar el alambre adicional de los componentes (que es el alambre estañado técnicamente) y cortarlo en pequeños trozos. Pegar esos pedacitos en los agujeros y soldar los extremos de ambos. Puede ser un poco incómodo, pero funciona.
