Clave azul de DOOM - recuerdos de la infancia (3 / 7 paso)

Paso 3: Diseñar la base de SolidWorks

Si usted no está interesado en aprender a diseñar objetos simples en SolidWorks omitir esta serie de pasos y descargar el archivo STL adjunto a este paso. También esta serie de pasos se basa en cómo es grande usted hace su llave de acrílico. Hice mi base sólo lo suficientemente grande como para pilas de botón o una fuente externa. Si va a alimentación por baterías AA o AAA baterías necesita diseñar su base sea mucho mayor. También me no importa usando una base hueco sin tapa ya que es una luz de noche en mi sala de estar con seguridad un camino a mi cuarto de baño de luz, y usted no puede ver en la parte inferior.

A. Abra a solidworks

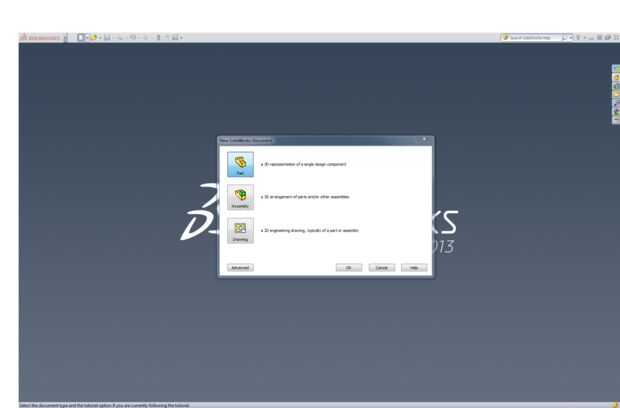

B. iniciar una nueva parte

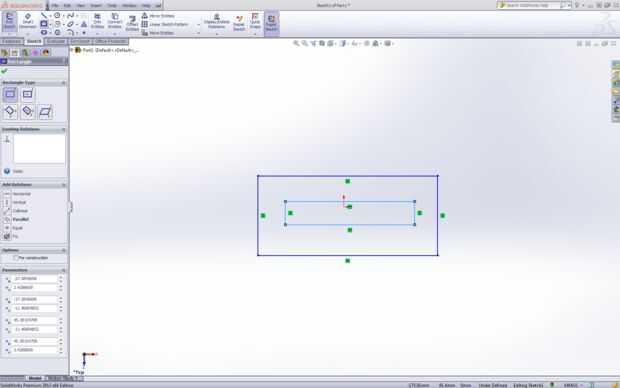

C. cambiar a la pestaña de dibujo y seleccione el rectángulo de esquina
D. hacer un rectángulo para el tamaño total de la base
E. realizar un segundo rectángulo un poco más grande que su clave de Doom
F el. cambie a la ficha de características y seleccione extrusión jefe / base

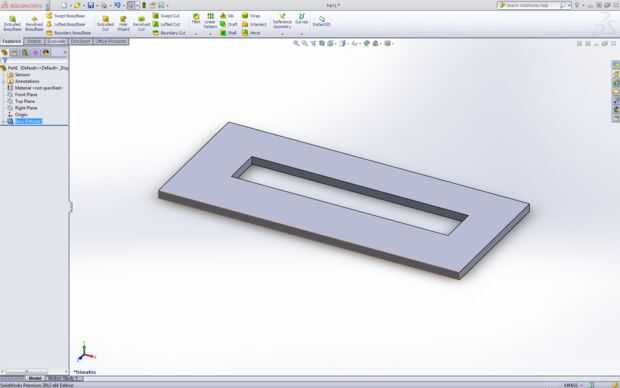

G. establecer cómo gruesa quieras la parte superior de la base y haga clic en la marca de verificación verde
H. ahora hacer dos rectángulos más, estos dos rectángulos determinará cómo gruesa es la pared exterior

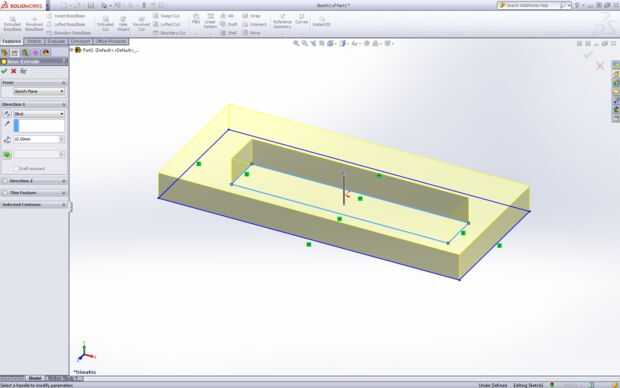

I. nuevamente Seleccione el jefe sacó Base de función y seleccionar qué altura quiere las paredes y oprima las marcas de verificación verdes

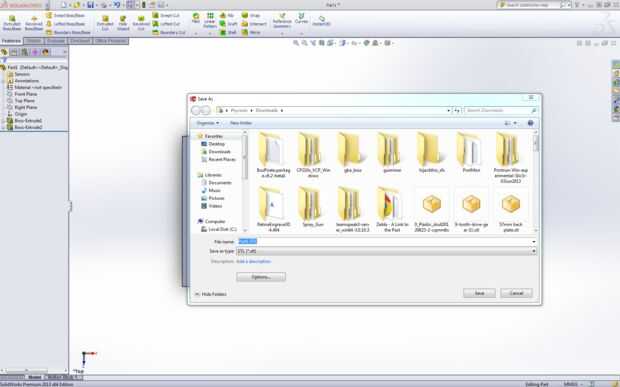

J. guardar el objeto en formato STL para software de la impresora

Adjunto es el archivo STL que usé para mi base.
