Circuitos personalizados (3 / 5 paso)

Paso 3: Arduino Shields:

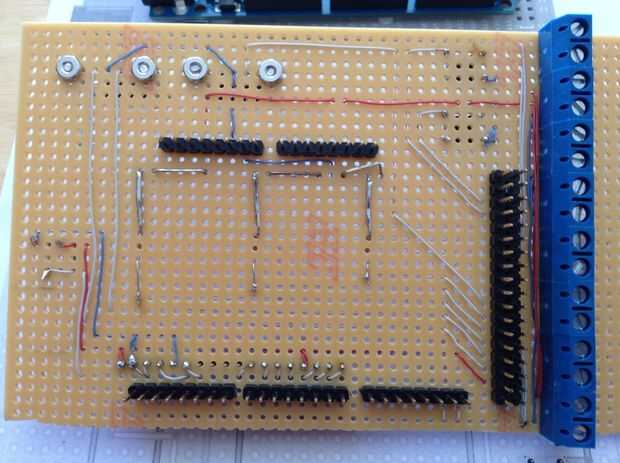

Puede utilizar los mismos métodos para crear un escudo de Arduino. Usted necesitará utilizar pernos masculino encabezado para las cabeceras de mujer para conectarse. Digital pins 9-13 se compensan y se alinean con los agujeros en el tablero de perf. Yo uso un dremmel y una cuchilla para cortar una ranura entre estos agujeros. La ranura está rematada con una sierra de corte. Usando Arduino para una guía, alinee los pasadores de offset y del pegamento estupendo de los encabezados de la mujer en el lugar correcto en el tablero de perf.

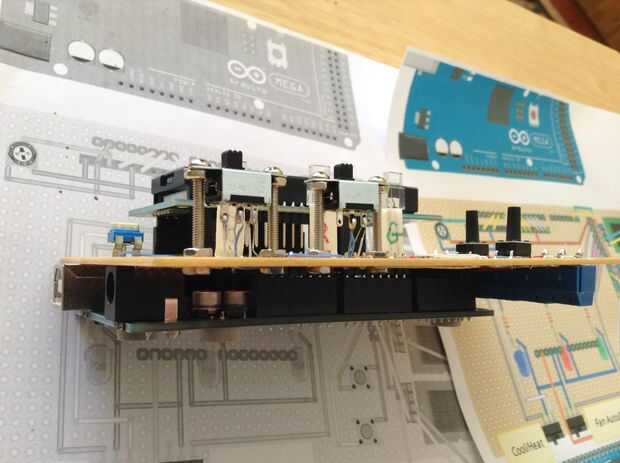

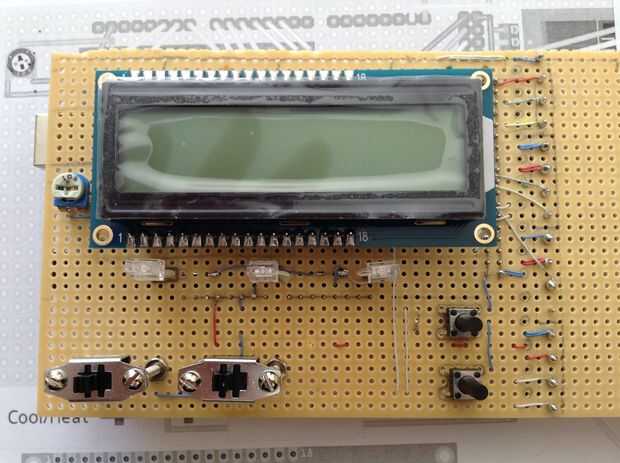

No te limites a una placa del tamaño de tu Arduino. Puede hacer el circuito más grande y poner las clavijas macho en la parte inferior de la placa de circuito para conectar tu Arduino.
