Circuitos personalizados (2 / 5 paso)

Paso 2: Diseño:

Aquí están los pasos generales para hacer antes de conectar a la placa de circuito.

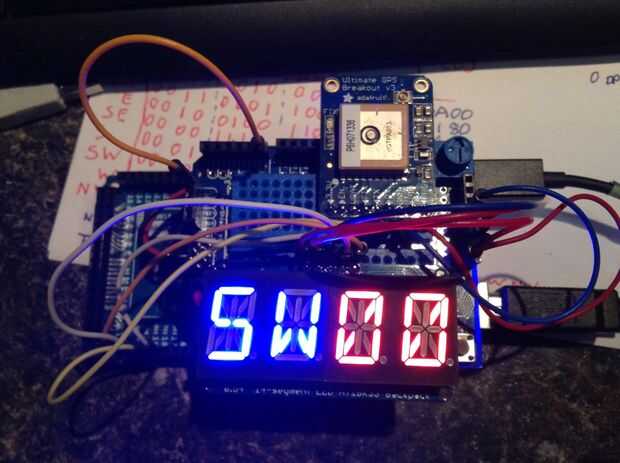

Prototipos: Primer prototipo de su circuito sobre un protoboard de soldadura-menos. Cuando el circuito está listo
para mover a un tablero de circuitos, tendrá que planificar el diseño y el cableado.

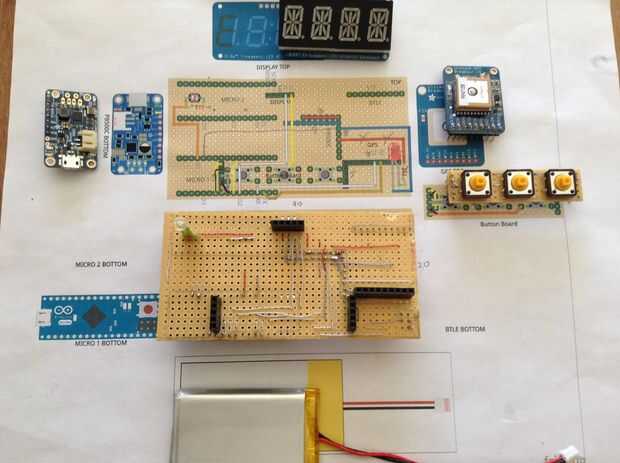

Tablero de distribución: Puede dibujar el diagrama de cableado y enrutamiento de cables utilizando un papel gráfico o utilizar un programa como Fritzing. En Fritzing, me gusta ruta manualmente los cables para planificar la mejor ruta. El alambre de 30 calibre es lo suficientemente pequeño para ejecutarlo a través de la perforación agujeros tablero para hacer enrutamiento de cables ordenados. Cuando tienes un completo diseño que más te guste, corte la madera al tamaño adecuado con una sierra para metales o sierra de marquetería.

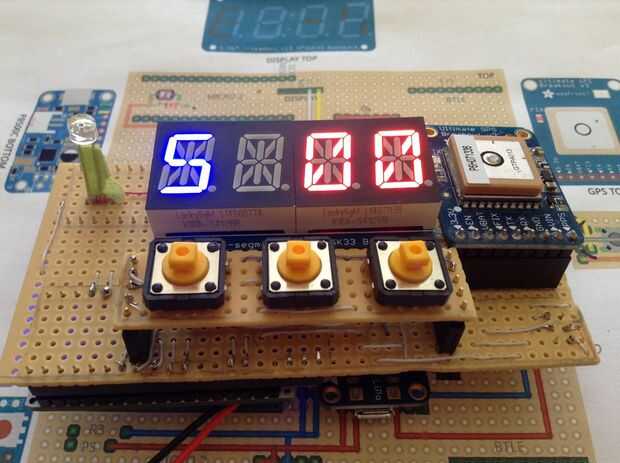

Colocación de componentes: Usando el diagrama, lápiz la ubicación de cabeceras y componentes en la placa de perf. Pegue las cabeceras en la placa de perf. Abrigo del alambre o cableado según el diagrama de la soldadura.

Consideraciones del diseño del tablero: Cabeceras añadir espesor a su proyecto terminado. Alambre de embalaje directamente a la Junta de perf reducirá el espesor. Considerar la colocación de pantallas, botones, interruptores u otros controles y construir su diseño alrededor de éstos. Si necesita acceso a puertos USB o tarjetas SD deben colocarse en el borde del tablero.
