Circuitos de SILC: Alto rendimiento silicona conductora (4 / 20 paso)

Paso 4: rendimiento

General

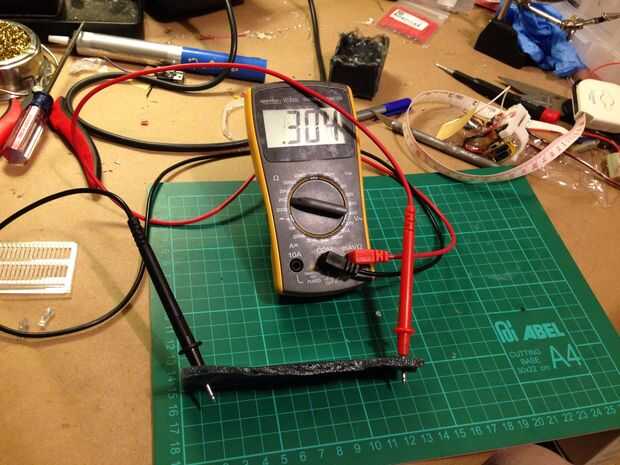

En general, con esta receta, haz un promedio de sobre 500 ohmios de resistencia para una distancia de 5 cm a través de un trozo de la goma. He visto esta actuación varían como bajo como 40 ohmios y tan alto como 2-3 kOhm.

Más extraños tipos de nuevos materiales conductores se miden en cuánto resistencia pusieron para arriba sobre cierta distancia. Por ejemplo los hilos conductores pueden incluir una medición de un cierto número de ohmios de la resistencia por centímetro. En teoría el funcionamiento de esta goma conductora debe variar con el volumen se mide a través de. Es decir, el caucho más disponible, son las más posibles conexiones entre los puntos donde la electricidad se mide a través de. La resistencia debe todavía probablemente sigue aumentando distancias más grandes.

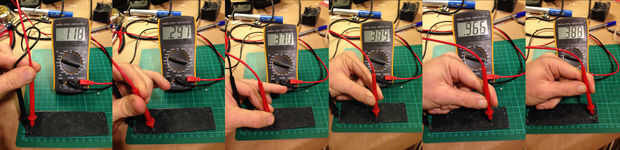

Totalmente esto no parece ser el caso ahora. A veces las mediciones a través de trozos más grandes dan resistencias más pequeñas que las mediciones cuando las sondas están justo al lado de uno. Mire la tercera imagen en este paso, y puedes ver las lecturas de resistencia para varias distancias de la punta de prueba. La resistencia más pequeña en tramo de 13 cm es cuando son directamente cerca uno del otro (alrededor de 100 ohmios). Hay picos de 1kohm en lugares, pero generalmente las cosas mantiene alrededor de 300-400 ohmios.

Ahora hay infinidad de diferentes factores de convivencia aquí: ratios de siliconas (partes una y b), grafito removiendo cantidades, cuánto el etanol se evapore y las formas de las gomas, las irregularidades de los moldes y posibles grumos de grafito o de silicona sólida. Así que por lo menos sin cabo experimentación mucho más riguroso, es difícil decir precisamente qué tipo de rendimiento que puede esperar de esta goma. Es por ello que le sugiero en sus diseños para planificar alguna de sus piezas de goma conductora que le da una resistencia de 500-1000 ohmios.

Como he mencionado antes, muchas otras maneras DIY de hacer gomas conductoras tienden a llegar sobre 100K-1mOhm para 1-4 cm. Así que manteniendo sus resistencias en sólo el rango de ohmios abre muchas más posibilidades!

Así que definitivamente hay una caída de tensión que se debe considerar al realizar circuitos con este material. Esto significa en general goma conductora es más adecuado para la construcción de sensores únicos o nuevos interfaces que sólo transmite corriente (no piensa en tratar de hacer un microcontrolador de goma para la instancia)

* (aunque eso sería divertido)

Estiramiento/compresión

Muchos materiales no conductores que se hacen conductores mediante la adición de bits conductoras generalmente exhiben cambios en propiedades eléctricas en tándem con cambios físicos. Por ejemplo, estirar un pedazo de algunas telas conductoras puede hacer que la resistencia aumente. Esto puede ser muy útil en el diseño de sensores desde los propios materiales. Esta goma se parece cambiar resistencia al doblado, comprimido o estirado, pero no al grado relativo de muchos otros materiales.

Durometro de la goma

En general el 40 Sorta claro parece mejor que el 10 de piel de dragón (una suave silicona expandible). Si estiran tu silicona conductora demasiado permanentemente se dilatan, y mirada un poco jodido. Recomiendo la silicona más difícil cuando sea posible.
