Circuitos de SILC: Alto rendimiento silicona conductora (1 / 20 paso)

Paso 1: teoría

Conductores de silicona totalmente ya existe a nivel industrial (e.g www.stockwell.com) sino encontrar una manera para que la persona promedio hacer y moldear su propia silicona conductora ha sido esquivo. Usuario de Instructables Mikey77 ha compartido la solución estándar durante mucho tiempo ahora con su conductor oogoo. Pero tiene varios inconvenientes: frágil, largos tiempos de curado, alta resistencia, borrones de transferencia de hojas negras (por lo menos cuando hacen).

Concepto de base

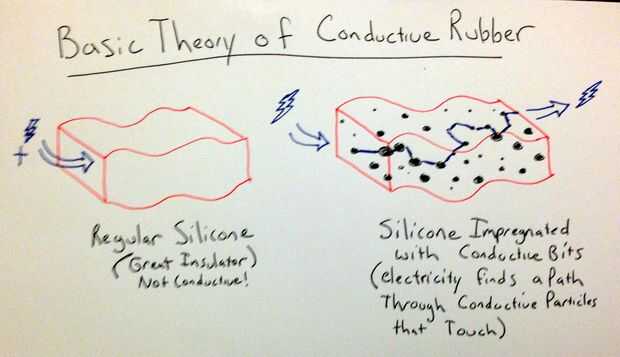

La idea básica de silicona conductora es que, mientras que silicona sí mismo es super aislante, puede impregnar con partículas conductoras. A menudo esto se hace con pequeñas partículas de metal o carbono (tiene una distribución decente http://link.springer.com/article/10.1007/s00779-01... ). Por ejemplo personas mezclan de partículas de cobre o plata. Grafito (como en la tinta conductora y pegamento) a menudo en forma de polvo de carbón o negro de carbón es probablemente la más común porque es barato, no tóxico y no corroe.

Problemas / dificultades

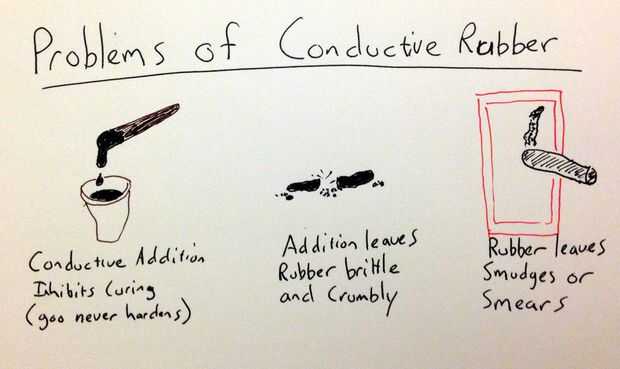

Silicona es un material inestable aunque. Adición de diferentes sustancias puede conducir a muchos problemas diferentes. Algunos comunes encontrados en esta búsqueda son:

  • Inhibición de la cura: El material añadido evita que la silicona curado sólido y se queda pegajosa (bruto)
  • No de goma como propiedades: la adición hace la goma conductora, pero sacrifica las propiedades del material que engrandecen la silicona, como hinchables, elástico y la flexibilidad. Muchas adiciones (como la técnica del polvo de carbón estándar) pueden dejar la silicona
  • Frotis: Los cachitos de polvo pueden permanecer en el exterior y los dejo con un poco de goma que no quieres tocar porque se mantienen haciendo desagradables manchas negro en todas partes.
  • Alta resistencia: a menudo con muchas de estas técnicas de bricolaje, uno sólo puede obtener la goma un poco conductora, con muy altas resistencias (> 100mOhms)

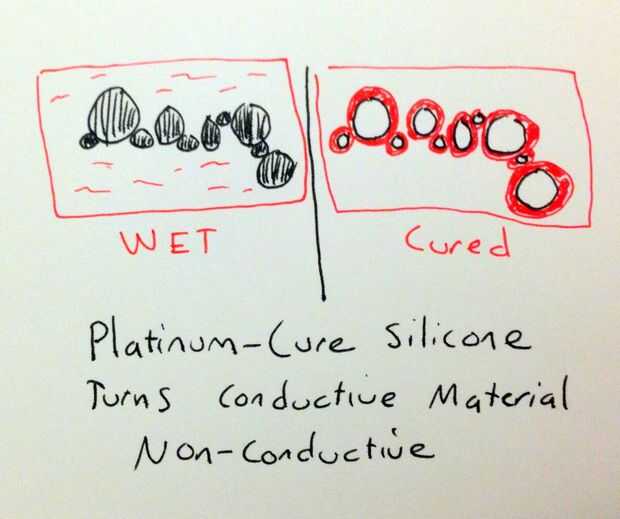

  • Interferencia de platino: Este es uno de los problemas más difíciles! A veces técnicas de siliconas de estaño-cura (como baratos Home Depot Caulk) no funcionan para siliconas de curación de la adición más agradables (como cura de platino). Usted puede seguir añadiendo polvo de carbón, y mientras que va a ser conductor cuando aún está mojado, una vez que la silicona de cura, totalmente niega las propiedades conductoras del elemento agregado. Mi conjetura es que de alguna manera la silicona que rodea todas las partículas individuales y aislándolos unos de otros.

La solución de

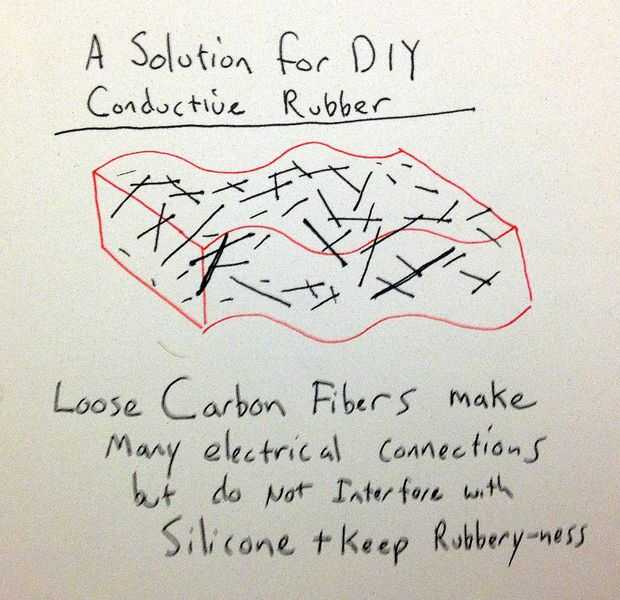

La mejor solución han encontrado hasta ahora (y por favor comparta cualquier solución que usted ha venido a través), ha sido incorporar fibras de carbono picado. Estos son cortos pequeños pedacitos que personas añadir para aumentar la fuerza del pegamento de epoxy, pero también resulta ser muy conductora! Otro factor importante es que a diferencia de las partículas de grafito, la silicona platino-cura parece menos capaz de rendir no conductores. Los pelos también son finas y lo suficientemente pequeño para mantener intactas todas las propiedades agradables de la goma!

Algunos documentos y enlaces que me han ayudado a pensar en maneras de hacer bricolaje caucho en los años:

http://Link.Springer.com/article/10.1007/s00779-01...

http://www.gillesbailly.fr/publis/BAILLY_ISkin.pdf

http://cmd-www.dowcorning.com/content/etronics/ETR...
"Asimismo, adición de níquel y grafito, aluminio plateado plata, plata chapado en cobre o conductiva de carbón harán de silicona conductora. Estas diversas formas se prestan a un diverso de aplicaciones que incluyen empaques y almohadillas para instrumentos analíticos, dispositivos de datos portátil, equipo de administración de flujo de aire, dispositivos de diagnóstico médico, gadgets de alta tecnología y otras aplicaciones en el aeroespacial, defensa, telecomunicaciones y automoción."

http://siliconesolutions.com/electrically-and-ther...

https://books.Google.com/books?id=bUdNzaeVGJkC&pg=...

http://www.currentpleasures.com/Collections/conduc...

Todo sobre cómo jugar con silicona en general: https://www.artmolds.com/pdf/Silicone.pdf
