Circuito de pruebas de (4 / 5 paso)

Paso 4: Todo es una resistencia

Todo en un circuito para probar propósitos es una resistencia; un condensador es un dispositivo de almacenamiento y un aislador con corriente continua y una resistencia con una señal. Un inductor es un cortocircuito muerto con corriente y un resistor con una señal. Usted puede hacer esto para cada componente y el circuito durante la prueba.

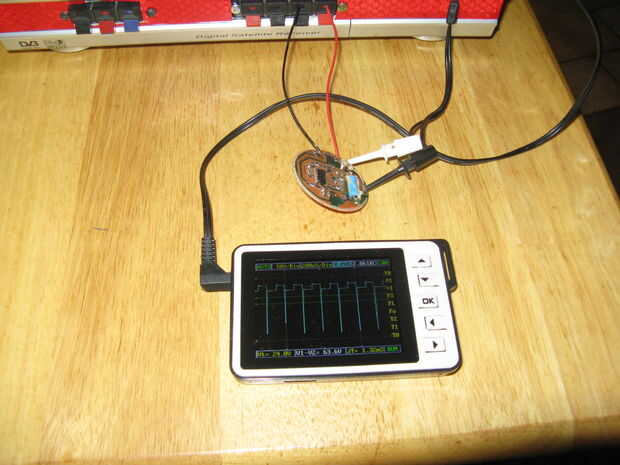

En la primera foto reemplacé el zumbador Piezo con una resistencia de 10 kΩ, esto alisa un poco la señal. Si sabes la carga del circuito que está probando sólo puede reemplazar el componente con una resistencia y obtener el resultado que desea, sin embargo eso es sólo si usted sabe el valor del componente.

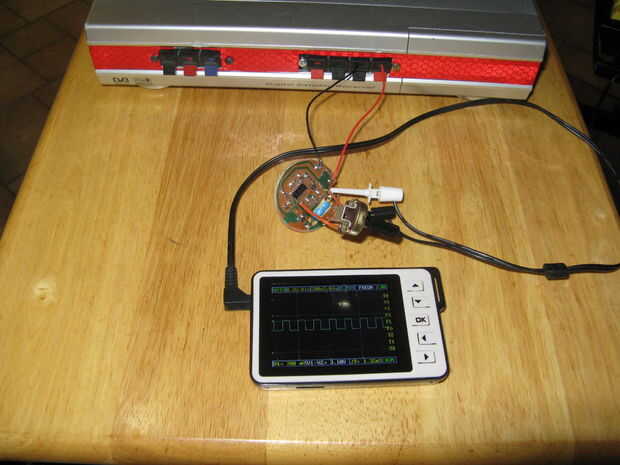

En la siguiente foto he sustituido la resistencia de 10 KΩ con un pote KΩ 50 y ajustado el bote hasta que me dieron la señal más fuerte y más clara que podría conseguir luego desconectar la olla y comprobar la resistencia.

El zumbador Piezo manchas are3 voltios, 3 KHz y 25 KΩ.

Armados con 3 voltios, 3 KHz y 25 KΩ puedo encontrar el nF para el zumbador Piezo y entonces puedo calcular el Inductor y los condensadores utilizando la fórmulas f = 1/2πCR, XL = 2πfL y Xc = 1/2πfC.
