Circuito de prueba de temporizador IC 555

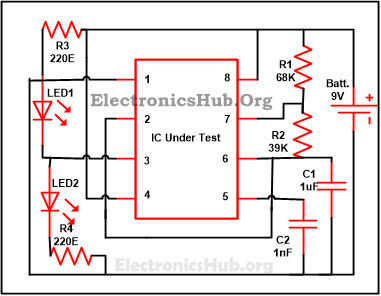

aquí está el esquema del circuito de prueba de temporizador IC 555. Este circuito de pruebas de IC 555 pruebas tu todo IC 555 temporizador. Así que antes de usar su IC, compruebe inmediatamente que el IC es bueno o malo por archivarla. Esto puede hacerse revisando el IC que es oscilante o no. O puede utilizar este circuito en algunos otros circuitos también solucionar el correcto funcionamiento del 555 IC.

Obtener información detallada sobre este circuito y proceso paso a paso de su trabajo haciendo clic en el enlace proporcionado arriba.
