Paso 7: resultados

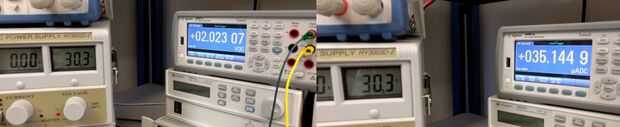

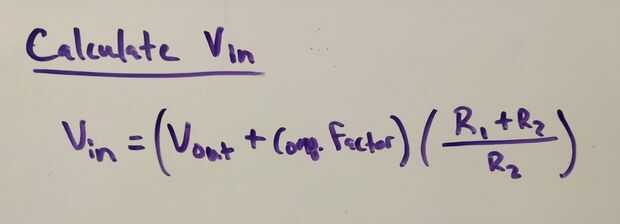

Puede hacerse una prueba final en nuestro circuito para observar su funcionalidad de protección si usted tiene una fuente lo suficientemente grande (o sólo puede mirar la imagen de arriba para la confirmación del concepto). Como puede verse en los metros en la imagen, incluso con 30V aplicada al circuito de la tensión de salida bastante bien los casquillos en ~ 2V (con Easy 35µA de corriente). La ecuación en la pizarra nos da una forma de calcular la tensión de entrada basados en nuestros valores de resistencia, factor de compensación y mide el voltaje. Esto será realidad sólo fiable proporcionar un resultado cuando el voltaje de entrada es realmente 12V o más bajo, pero eso es del punto aquí ya que queremos proteger nuestro tablero de posibles picos de voltaje.
Conectar la tensión medida de la imagen superior derecha en el paso 5, factor de compensación y valores de la resistencia en la ecuación anterior, obtener una tensión de entrada calculada de ~11.823V (error de ~-1.47%), que es bastante bueno! Como se mencionó antes, esto no va a ser los datos más exactos, sin embargo usted ahora es capaces de tomar sus medidas y realizar distintas operaciones con ellos en su microcontrolador!
