Paso 2: Determine sus voltajes de entrada y salidos

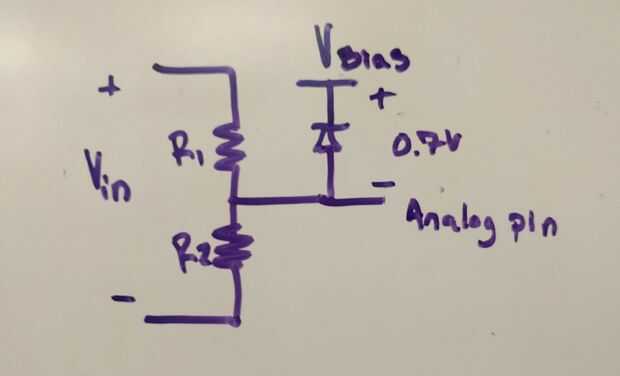

Antes de que podemos hacer cualquier pare de número para seleccionar valores de resistencia de nuestro separador de ambientes, debemos determinar nuestras limitaciones. Obviamente nos estamos limitados por la tensión máxima de la clavija de entrada analógica, sin embargo, también queremos que nuestro diodo a ser sesgada hacia adelante antes que ese umbral. Eso significa que tenemos que tener un nivel de voltaje el diodo conectado a que pueda estar sesgados hacia delante en o por debajo del nivel de tensión que queremos proteger el pin de. El diagrama del circuito incluido ilustra el tipo de instalación que queremos.
Ahora estamos en un punto donde tenemos que ser capaces de ofrecer este nivel de tensión particular a nuestro diodo. Los diodos son componentes no lineales, por lo que el voltaje caiga a través variará ligeramente en un rango de entradas, sin embargo una hipótesis general es que será una gota de 0.7V a través de él. Esto significa que cualquier tensión que elegimos + 0.7V será el voltaje necesario para diagonal adelante nuestro diodo, lo que le permite proteger la clavija de entrada analógica.
Dependiendo de lo que tienes disponible, el voltaje puede ser ligeramente diferente a la mía. Usé una sola batería AA como la parte superior, que mide a 1.6V, que daría lugar a un voltaje de entrada de ~2.3V en la clavija de entrada en orden para el diodo se activen. Este es un valor totalmente bien que como máximo, ya que es muy por debajo de los 3,3 v de entrada máxima para la clavija de entrada analógica uC32. El voltaje de entrada que quiero bajar a este nivel es aproximadamente 12V, que se leerá de un pequeño motor DC.
