Circuito de llenado automático de Keurig cafetera (2 / 4 paso)

Paso 2: electrónica

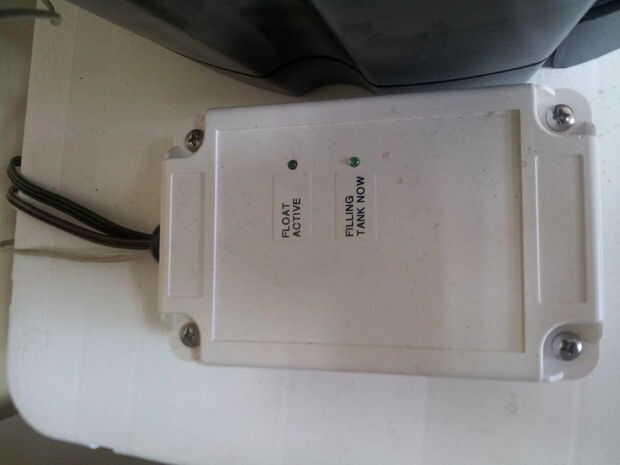

La electrónica no es demasiado difícil, especialmente si usted está familiarizado con 555 temporizadores.  Si no es así, usted debe ser capaz de replicar el circuito sin demasiados problemas. Compré una caja con un tablero de prototipo que empareja para poner todos los accesorios (ver enlace) para acerca de $14, pero estoy seguro de hay alternativas más baratas.  Este es por lejos la parte más costosa de esta sección.  El resto de sus partes debe ser cierto menos de $10. No tenga miedo de comprar por lo menos dobles piezas por si acaso, como el chip por ejemplo.

Debo te doy un enlace para los interruptores reed aquí, ya que tomó un tiempo para mí encontrar las adecuadas. Comprar un ramo, son el vidrio y puede ser muy sensibles a la rotura si doblan demasiado áspero, especialmente después de haber soldado los cables a ellos.  Caramba, son alrededor de 65 centavos, así que compra 5 más o menos!

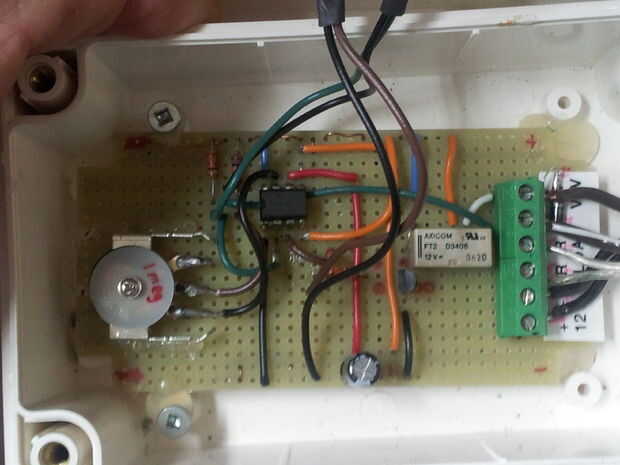

Puede parecer tonto, pero poniendo un bloque de terminales (como el bloque verde se muestra, idealmente con 6 posiciones para este proyecto) la Junta es lo mejor que puedes hacer.  Asamblea, resolución de problemas y la instalación es una brisa con él y puede ser una pesadilla sin él.

Espero que tengas una verruga de la pared de 12VDC de un dispositivo de electrónica antigua.  De lo contrario, tienen una gran cantidad de estos en lugares como la aldea de valor.  También podría comprar un perro ratonero/Digikey/etc. Si tienes que.

No te ayudará encontrar el resto de los componentes electrónicos, que se encuentran en el mismo pdf más abajo, pero usted debe ser capaz de encontrar todo lo que necesitas en Digikey, Mouser, etc..  Tengo una preferencia por Mouser, puesto que incorporan algo de $20 a Canadá sin deber ni impuestos y si su pedido es más $200 (aunque ciertamente no en este caso), envío gratuito.  Si estás en Estados Unidos, es incluso mejor.

Nota! Tomó un tiempo para averiguar, pero es muy importante poner un 1N4007 o igual diodo (ánodo a 0V) a través de la válvula que no se muestra en el esquema.  Para mí, el arranque eléctrico de la válvula había alimentado hacia el chip 555 y lo había desordenado.
