Circuito amplificador de inversión (2 / 7 paso)

Paso 2: Reunir los materiales

Hay una gran variedad de materiales que pueden utilizarse para crear un amplificador inversor, pero estos son los que se usan para el experimento:

Materiales:

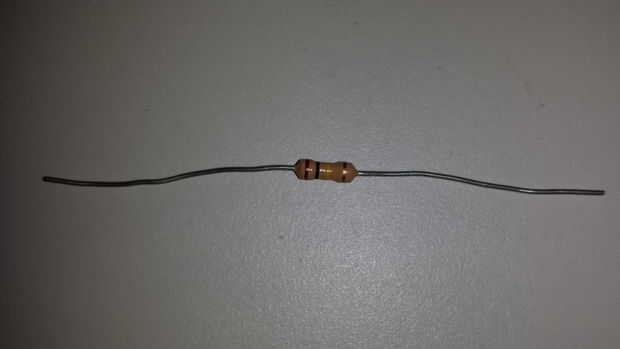

  • resistencia de 1 x 100.000 ohm (para ser Rf)

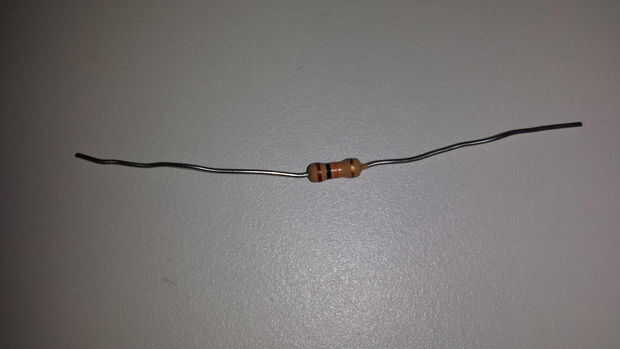

  • resistencia de 1 x 10.000 ohm (para ser Rin)

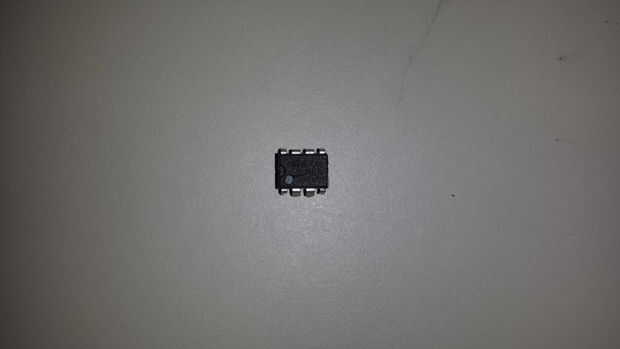

  • 1 amp op de x UA741CD

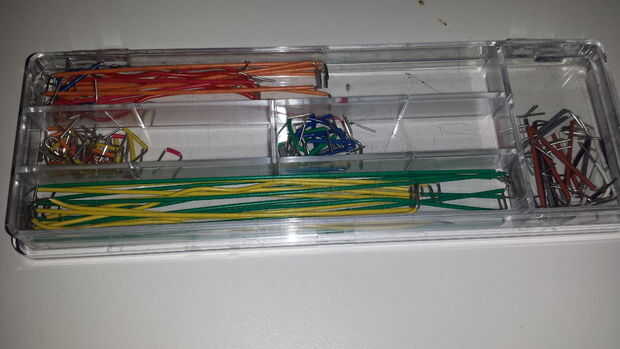

  • 1 cable de x

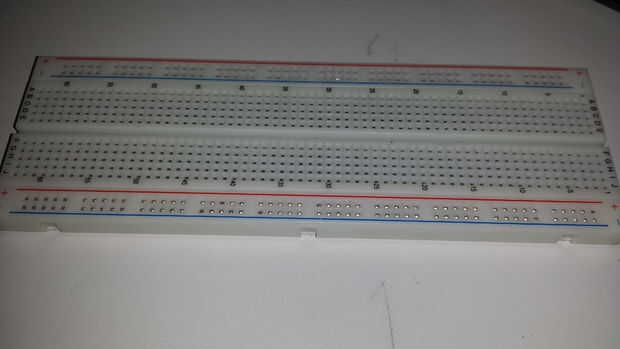

  • 1 placa x

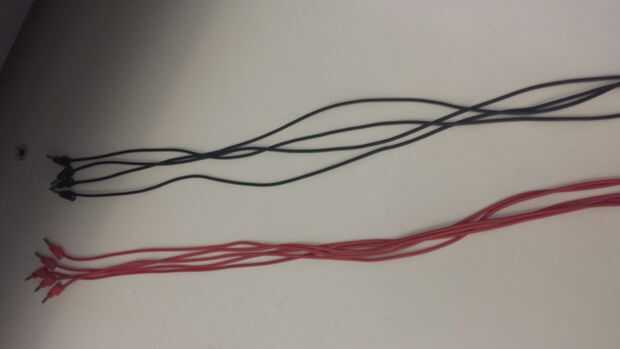

  • 5 x cables conector rojo
  • 4 x cables de conector negro

Equipo:

  • 1 x Tetratonix AFG3012B generador de funciones
  • 1 x alimentación Agilent E3631A fuente
  • 1 x osciloscopio de 2024A Agilent InfiniiVision DSO-X

Nota: fotos del equipo se mostrará con sus pasos correspondientes.
