Paso 1:
Hice esto con piezas 100% tenía puesta alrededor. Por lo que sus resultados pueden variar.

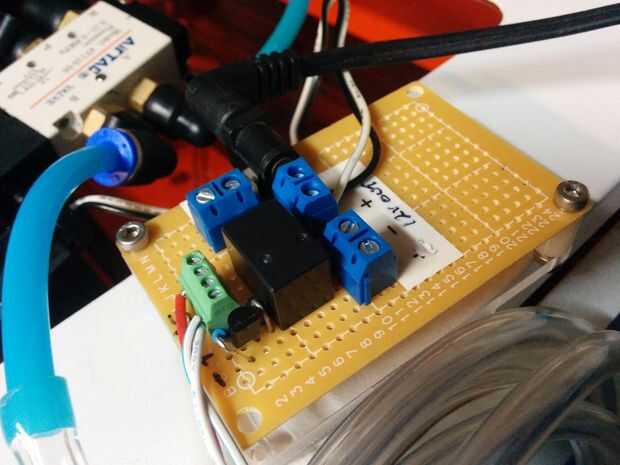

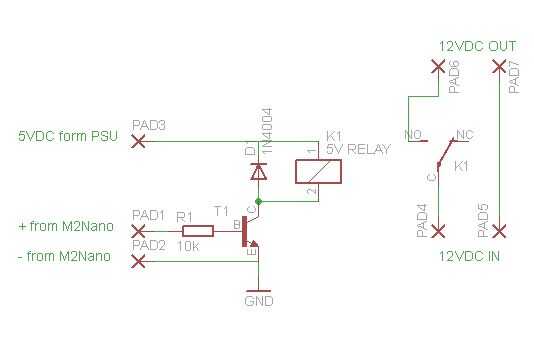

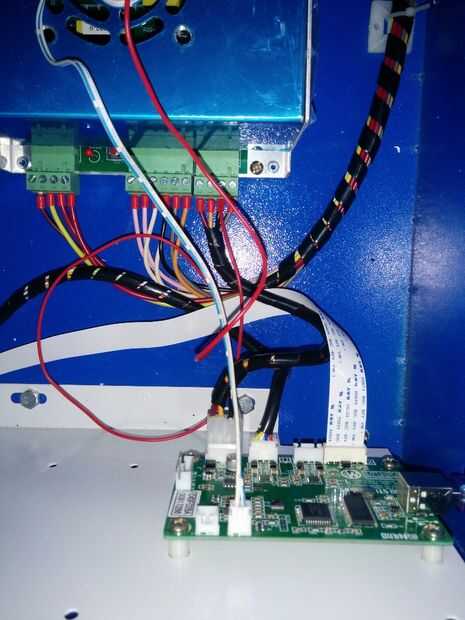

Tuve un relay 5VDC. Así que pensé simplemente conectarlo directamente al + y - conector en la placa. No hay alegría! No tenía la capacidad de alimentar la bobina del relé. Necesitaba agregar un transistor de NPN para activar el relé y utilizar 5 VDC de la fuente de alimentación del láser a la energía el relé.
Fui con los 5VDC porque la PSU ya salidas 5V, por lo que parece la forma más sencilla.

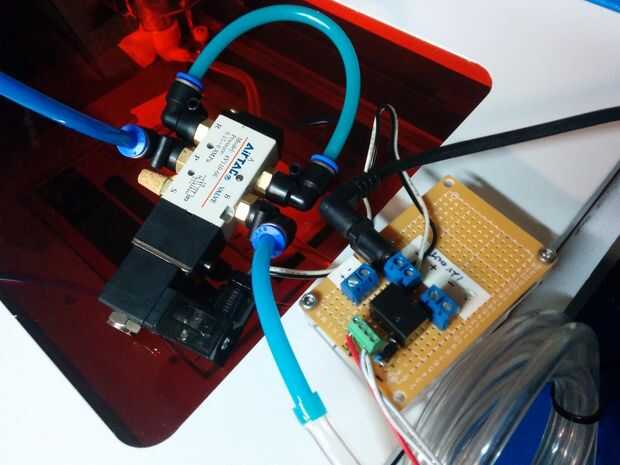

El relé, en ningún modo, se utiliza para cambiar un separado 12VDC PCU (hierba de la pared) para alimentar el solenoide de aire. Puesto que hay no hay salida de 12VDC en el laser fuente de alimentación, esto era la forma más sencilla.
Funciona como un campeón!!!! Cuando el láser comienza a cortar/grabar, el relé está activado y aire comienza a fluir. Al finalizar el laser corte y grabado, el tablero tiene un tiempo de permanencia de 15 segundos antes de que el relé se desactiva.
Esta salida puede utilizarse para hacer un montón de otras cosas también... encender la bomba de agua, escape ventiladores y más. Puede ser fácilmente configura para conectar un aparato de 110v.
Gracias por mirar. :)
