China láser Aux disparador salida K40 M2Nano

Quería añadir aire ayuda a mi láser tipo k40 China. No quiero comprar una bomba de aire, y no quiero tener mi compresor de aire de tienda funcionando todo el tiempo de descarga de aire por la boquilla cuando fue no correr o corte.

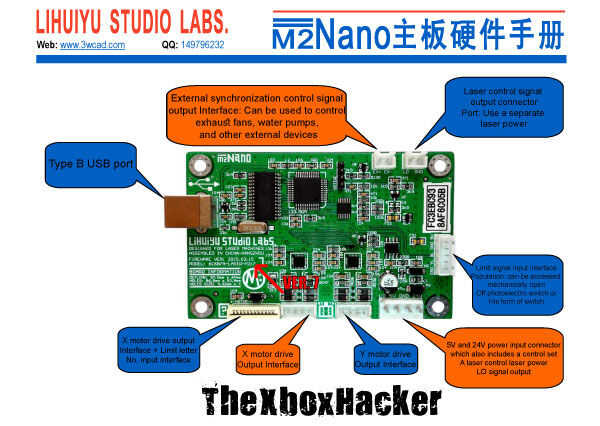

Así que me puse a buscar un "gatillo" en el tablero principal, para permitir que un solenoide de aire. El amplio que tengo en mi máquina es hecho por Lihuiyu estudio de laboratorios. Su llamado el M2Nano. Fui a su sitio para encontrar un pinout de la Junta. Pero estaba todo en chino. Así que será una pequeña edición en ilustrador y traductor de Google... Me di cuenta! Yo he agregado aquí para que todo el mundo pueda ver.

Resulta que esta placa, ver. 7 tiene una salida de disparador de 5DVC! Ahora este es mi segundo láser de China, el otro tiene un una tabla ver. 5 M2Nano y no tiene estas conexiones. Por lo que su kilometraje puede variar.
