Paso 8: marco
Esta máquina fue construida con dos cuadros, uno para el eje z, tanque de plataforma y resina, lo que yo estoy llamando a la Zframe. El otro marco simplemente tiene el proyector por encima de la zframe y permite la zframe desplazar hacia arriba y hacia abajo para permitir que el proyector se centran en tanques de resina diferentes.

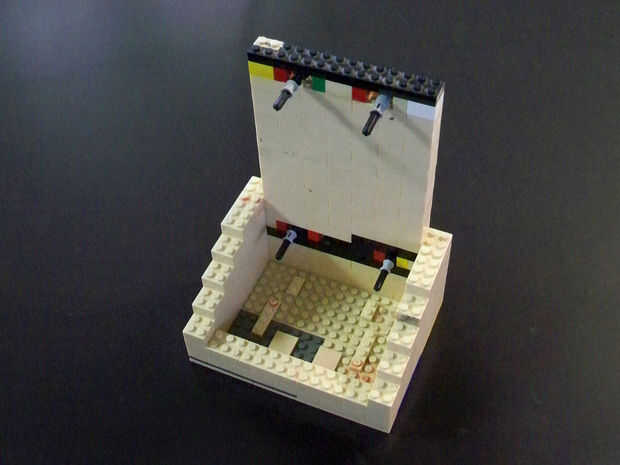

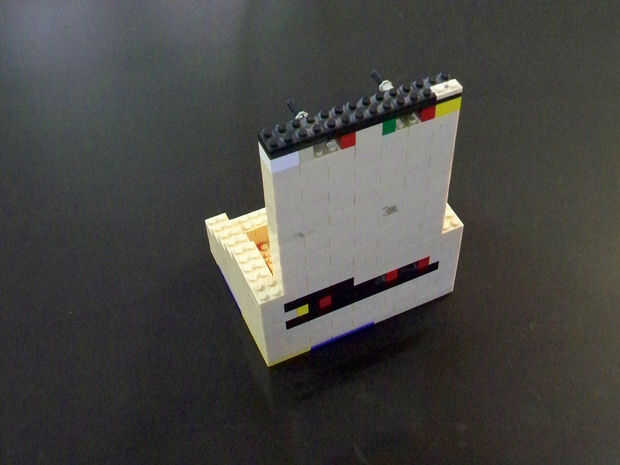

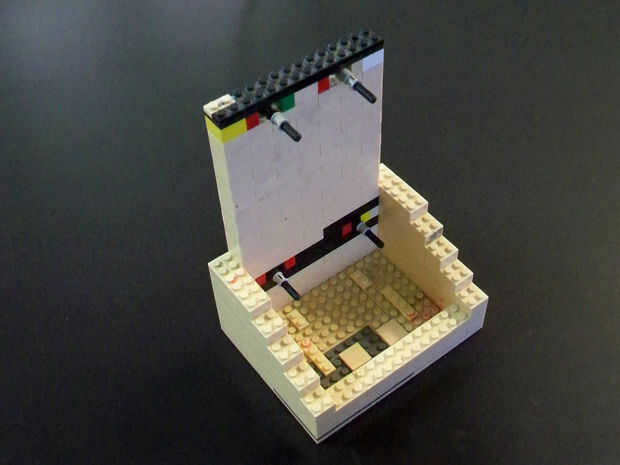

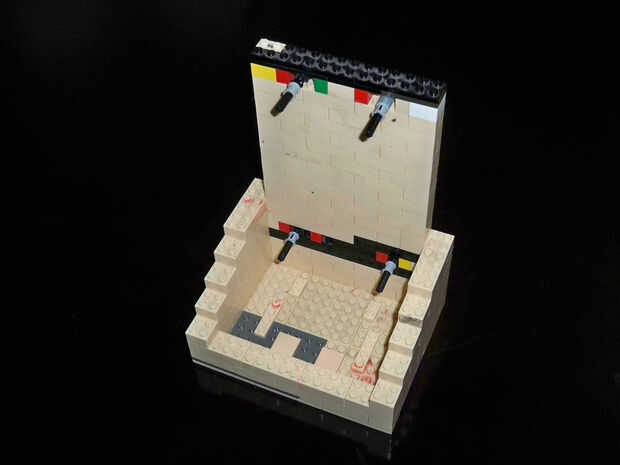

Eje Z, plataforma y tanque de resina
Me gusta diseñar improvisador, recurrí al material más versátil de creación de prototipos en existencia, LEGOs. Sí son técnicamente un juguete, pero no he encontrado ningún otro material que permite construir rápidamente, hacer pequeños cambios, o derribar una mala idea tan fácilmente como LEGOs. Fueron los requisitos para la zframe...
- Debe ser capaz de montar el eje de z (cubierta de disco disco laser)
- Debe mantener el tanque de resina con seguridad debajo del eje de z y construir plataforma sin permitir ningún movimiento
- Debe ser capaz de descansar en cualquier principal del capítulo que se construirá más adelante
El problema de montaje del eje de z es algo que había solucionado un tiempo atrás para un propósito diferente, pero funcionó bien para la quimera. Como ha señalado antes, bujes technic LEGO encajan muy bien en lo agujeros que ya existen en la plataforma de láser de montaje de caucho/plástico, así que todo lo que necesitaba para montar la cubierta del láser fue cuatro ejes de Lego que sobresalen de una pared en la ubicación correcta.
El espaciado vertical es fácilmente ajustado por cuantas capas de ladrillos completas y se utilizan ladrillos de planos. Pero la mayoría cubiertas de láser no encaja en el espacio estándar de agujeros de viga técnica. Este tema fue soluciona montando árboles LEGO dentro de la pared que permitirá un Tpin deslizar para cualquier espacio.
algo a tener en cuenta es que cuando cualquier resina toca los LEGOs tiene un efecto similar galio tiene en aluminio(video), esencialmente hará que los LEGOs se desintegran. Así que si no te importa si algunos LEGOs se destruyen entonces seguir adelante y utilizan LEGOs, no me molesta como eran realmente megablocks;). de lo contrario puede hacer que el marco de madera, que estoy planeando hacer una vez que decido en el IVA del tamaño final que voy a utilizar.

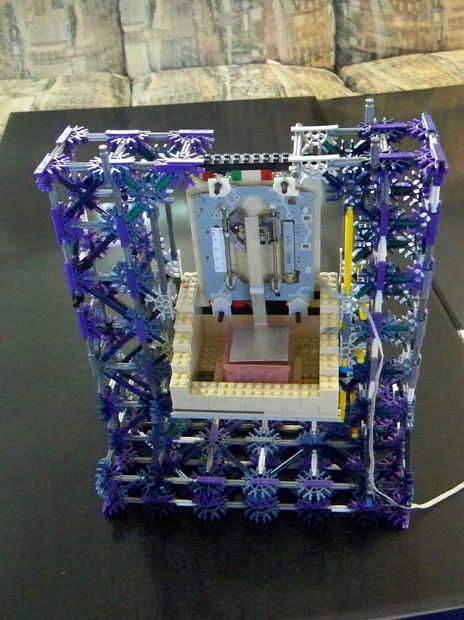

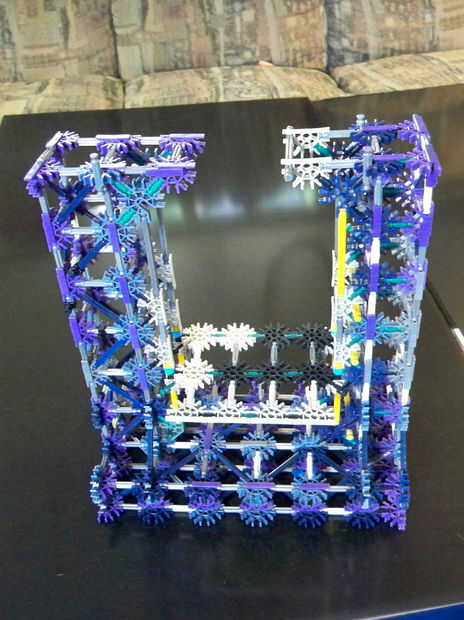

Marco principal
Para el principal de los únicos requisitos eran que sostenían el proyector y tenía un espacio para la zframe debajo del área de proyección. Si bien podrían utilizarse LEGOs, he encontrado que ladrillos entrelazados no son buenas para las estructuras grandes y estables. Así que me volví para el otro "juguete" que puede hacer grande, ligero y robustas estructuras, todavía tiene una flexibilidad similar para las alteraciones al diseño como Legos, y es K'nex.
Hace varios años estaba muy involucrado con la k'nex comunidad aquí en instructables, haciendo todo lo de la pistola de KVG plegable para el cañón de 5 pies y al hacerlo descubrí la increíble fuerza y versatilidad de K'nex y han acumulado más de 100 libras de él. es una excelente herramienta para el aprendizaje de la física detrás de grandes estructuras, y cómo hacer estructuras grandes que pueden soportar una cantidad significativa de fuerzas actuando sobre ellos.
K'nex hizo construir el marco fácil, su simplemente una base, dos torres y una plataforma ajustable para acomodar diferentes tamaños de tanques la resina hasta que encontrar convenientemente permanente.

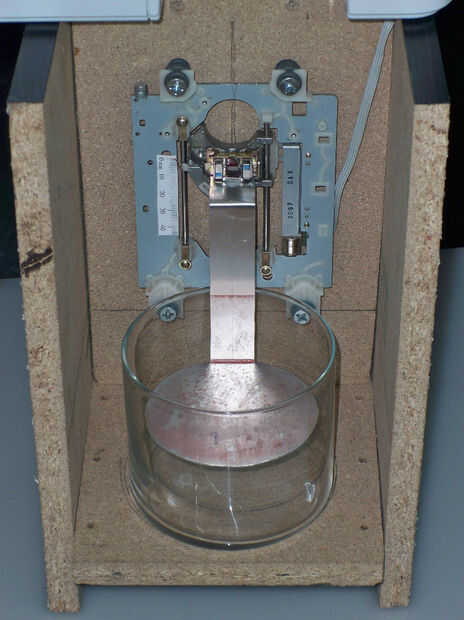

Marco de madera
Como prometí que he diseñado un marco que puede ser totalmente de madera para quien no tiene Legos o K'nex. Hice éste fuera un x.5 11,5 "x 28" "plataforma de tablero de partícula que saqué de la basura con una sierra circular y un taladro. Home depot tiene un 24"x48"x.5 "MDF $ 10 que es más que suficiente madera y funcionará mejor que el tablero de madera aglomerada utiliza. Los archivos de CAD de SolidWorks son al final del paso, voy a hacer pronto los archivos planos de los archivos de SolidWorks. También hago para imprimir documentos PDF que pueden utilizarse como plantillas para aquellos que gustan de usarlos.
