Chimera: $60 DLP High-Res 3D Printer (10 / 14 paso)

Paso 10: Arudino Firmware

Probé varios firmwares diferentes para el Arduino UNO antes de decidirse a utilizar GRBL 0.9i. En mi experiencia, GRBL es la mejor opción para calidad de impresión, compatibilidad, facilidad de uso y personalización. Para obtener su configuración de arduino para la impresora necesita cargar el firmware GRBL y configure sus especificaciones de máquinas GRBL. Descargue el archivo adjunto zip y extraerlo en el escritorio. Conector de tu arduino al ordenador.

Cargar el firmware

GRBL firmware es en formato .hex y el software de arduino no permite subir archivo .hex para el arduino, así que vamos a usar un programa diferente llamado xloader.

  1. Abrir los archivos extraídos, abra la carpeta xloader y abrir xloader.exe
  2. Haga clic en el botón navegar navegar a los archivos extraídos en editorial el "

    grbl_v0_9i_atmega328p_16mhz_115200_for_SO2.hex"archivo.

  3. Caja eligió en "dispositivo" "Uno(ATmega328)"
  4. Seleccione el puerto COM correcto
  5. Asegúrese de que ajustar la velocidad en baudios a 115200
  6. Haz clic en "subir"
  7. Una vez el mensaje "28690s byte cargado" parece que está listos para ir al siguiente paso

Configurar GRBL

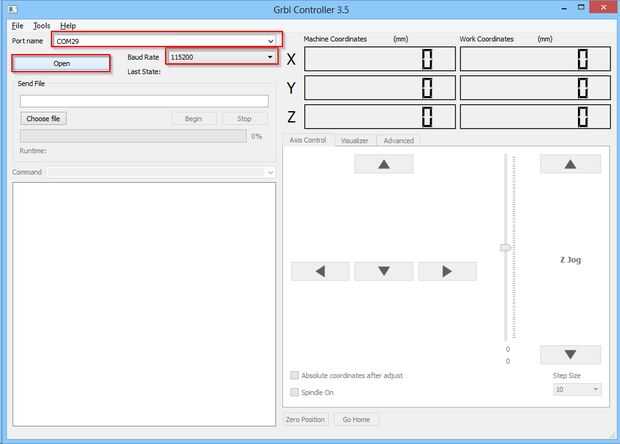

  1. Para este paso, abrir un terminal serial, para esto se utiliza controlador GRBL.
  2. Seleccione el puerto com correcto.
  3. Si es necesario, cambiar la velocidad en baudios a 115200.
  4. Abrir el terminal de serie en la esquina superior derecha
  5. Si aparecen varias líneas de código, en la parte superior debe decir "Grbl 0.9i ['$' para ayuda]"

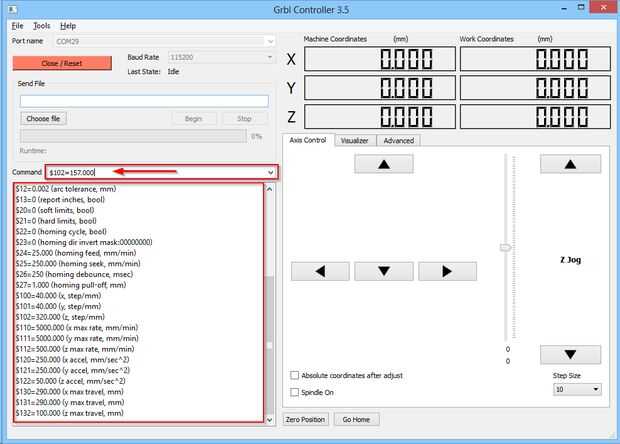

  6. Lo único que se necesita cambiar es los "pasos por mm" para el eje z. En el tipo de barra de comandos superior "$102 = 53.333", esto ajustará el número de pasos por mm el eje Z se mueve en el. 53.333 es el número de pasos por mm para el tipo "normal" de tornillo, el que usé tenía 157steps por mm que encontré por ensayo y error

Ahora son capaces de usar el Arduino para el control de la impresora.
