Charlieplexed Arduino 8 x 8 LED red de protectores de pantalla hechos y simular circuitos 123D (1 / 4 paso)

Paso 1: Realizar el circuito (breadboardless)

Como se describe en el artículo de charlieplexing un cableado específico es necesario para conseguir el efecto adecuado. Primer pin Arduino va a – todos los pines de los LEDS en la primera fila, el + pernos de estos LEDs ir a Arduino pin 2, 3, 4 etc.. El segundo pin Arduino va a todos los – pines de los LEDS en la segunda fila, el + pernos de estos LEDs ir a Arduino pin 1, 3, 4 etc.. Y así sucesivamente para todos los bolos.

Primero agregue las nueve resistencias de limitación actuales en los pines de Arduino. En el software les dio un valor de 100 ohmios, pero en realidad, se prefiere 10 ohmios o incluso sin resistencia. Esto es porque cada LED parpadeará solamente muy poco, por lo que no es mucho riesgo de quema.

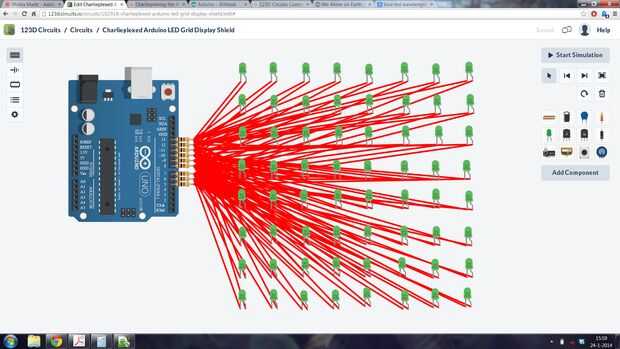

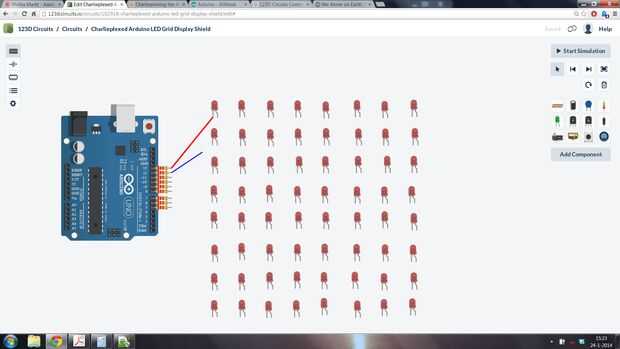

El trabajo en el 123D es muy tedioso, después que las resistencias comienzan con duplicar un montón de LEDs en una cuadrícula. Comencé con LEDs rojos, pero más tarde descubrí que el parpadeo del verde fue más visible en el software, por lo que cambié a todos.

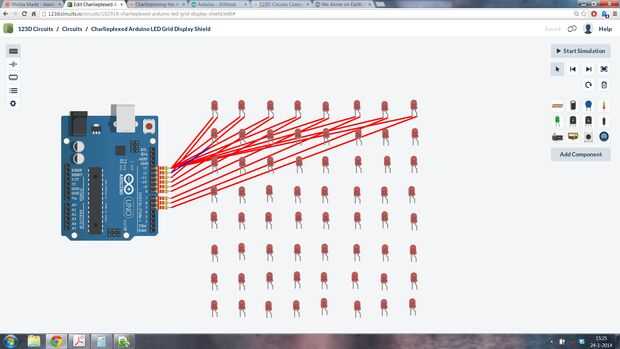

Con los leds en su lugar, iniciar el cableado. Esto debe hacerse muy cuidadosamente, o de lo contrario perderá la pista de todo. Empecé con todas las conexiones directas de cada resistor horizontalmente, seguido por las conexiones verticalmente.

Con este hecho, podemos trabajar sobre el código!
