Paso 3: Resistencias: casi listo

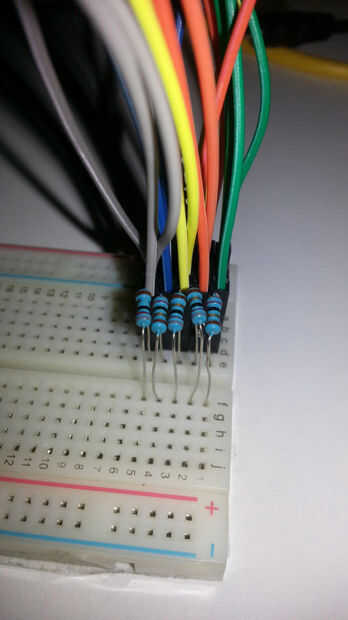

OK, simple paso este uno, para cada una de las filas 1-5 pop un resistor a través de la brecha media, de la columna E a la columna D.
Debido a la forma he conectado, cada vez que un led es encendido estoy corriendo el poder a través de 2 resistencias, para ello agregamos el valor de ellos juntos para obtener la resistencia total, aunque en la práctica esto no siempre es preciso, está lo suficientemente cerca para nuestras necesidades y nos ahorra un montón de cables de dolor de cabeza cada una llevaron individualmente
Aunque no todos los LEDs requieren la misma resistencia que esto hará por este tutorial, el verde LED es un poco tenue y posiblemente podría hacer con un poco más de jugo, pero, a menos que vamos a tener 1 resistencia por LED o masivamente sobre complicar nuestro cableado que esto hará
Probablemente voy a dar cada uno llevó su propio resistor cuando pongo este proyecto en una placa de prototipo en una fecha posterior
Si como me han dejado las piernas largas, asegúrese de que ninguno de ellos se toquen.
Ahora para conectar a su Pi
