Paso 2: Los cables... Oh el lío...
Permite ser honesto, hay un montón de cables en charlieplexing, pero con código de colores que podemos hacer que sea más fácil en nosotros mismos...
Primero la teoría.
Queremos conectar todo para que cada combinación posible de los cables está cubierto, por esta razón he utilizado cables de colores.
Permite comenzar.

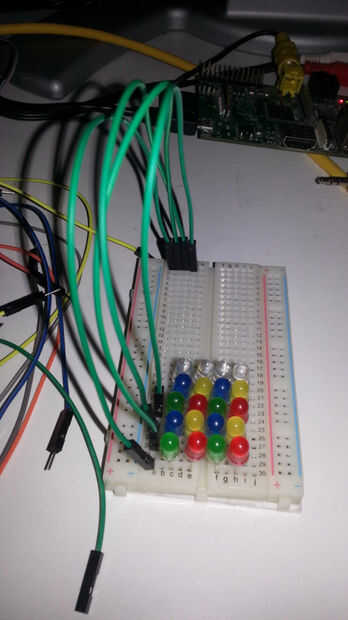

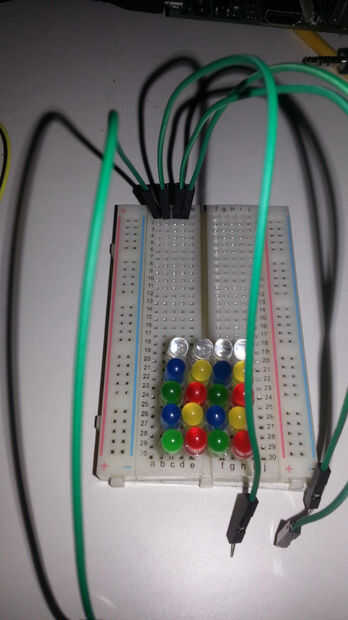

1 º tome su macho - macho cables en el primer color, estoy usando verde
Poner los 4 en columnas de la fila 1 A-D
Luego tomar el otro extremo y conecte a las filas de la columna A, 28, 26, 30, 24

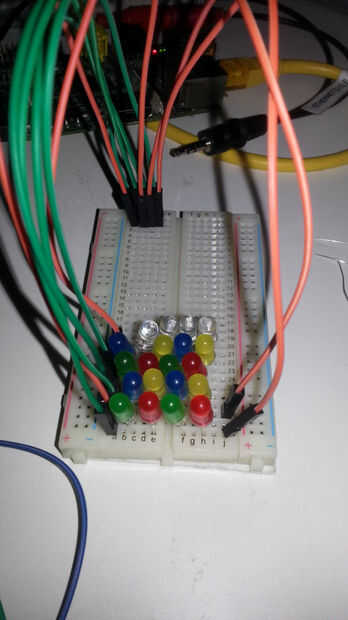

Ahora es el momento para color 2
Poner las 4, estoy usando naranja a fila columnas 2 A - D
Ahora hacemos nuestro primer par, verde/naranja para cable 1 fila 29
El resto tienen que estar en su propio, así que puso en la columna A, fila 22 y columna F, filas de 30 y 28
¿Tenido suficiente todavía?
¡¡¡Yo no!!!
3 color:
Amarilla para mí, conectar fila 3 a filas de la columna A 27 y 21 y las filas de la columna F 26 y 24...
Más de la mitad de camino! Bien hecho...
color 4:
Azul, 4 en el tablero de los orificios de la A25 J29 J25 y J22
Y finalmente...
color 5:
Gris esta vez, en el tablero a la izquierda de la fila 5 overs, deben ser A23 J27 J23 y J21, si no, algo ha ido mal, echa un vistazo a continuación como he incluido el orden que debemos tener

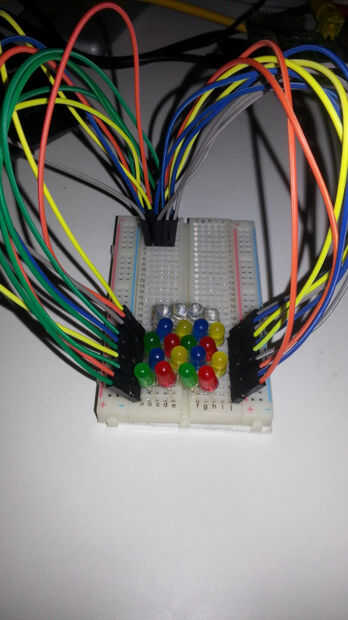

Ahora nos hemos emparejado todos nuestros LEDs, sólo para el control de la parte inferior izquierda, va hacia la derecha que el orden debe ser...
Verde, naranja, verde, amarillo, verde, azul, verde, gris, naranja, amarillo, gris, azul, gris, amarillo. Azul, amarillo, gris, naranja, azul, naranja
Si todo está en orden, permite pop las resistencias en!
