Cerradura de puerta de NFC con el Mini Qduino (debajo de $100) (3 / 7 paso)

Paso 3: Soldadura y corte

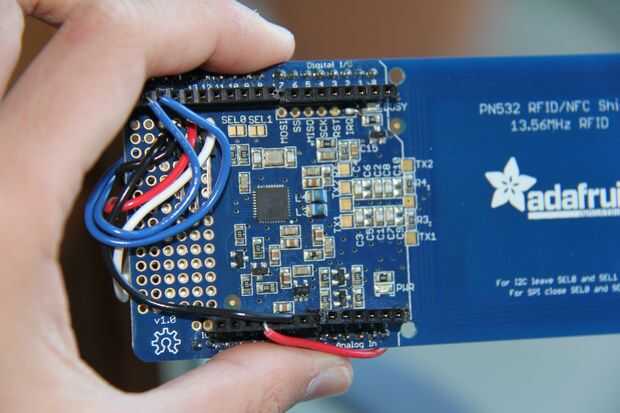

En primer lugar, saque algún gancho encima del alambre, soldadura, el escudo de la NFC, el Qduino Mini y las cabeceras macho ángulo recto. Fractura de 3 pernos del bloque de jefes masculinos y soldarlos a un borde del espacio proto en el escudo de la NFC.

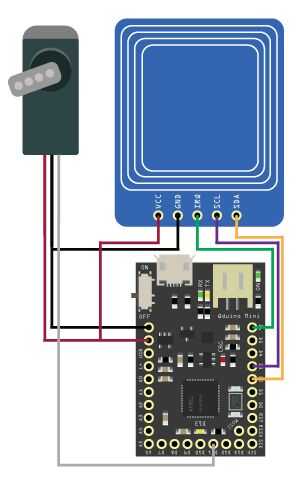

Alambre y soldadura todo para arriba usando el diagrama de arriba. Usted puede notar que el pin IRQ es por sí mismo en medio de la Junta - está bien, la soldadura a esta clavija.

A continuación, sacar su X-ACTO cuchillo y cortar el rastro entre IRQ y D2 en el escudo de la NFC. Compruebe su conexión mediante la configuración de continuidad en su multímetro.

Nota: Pronto pondré un diagrama de cableado para la versión Pro Micro/LiPo cargador/LiPo indicador de combustible.
