Paso 3: Dec a BCD
- Activar cualquiera de los 10 números (0-9) a su homólogo de BCD (binario). (En realidad, hay un IC para este propósito, pero no fue en la acción cuando fui a mi local electrónico tienda., así que si usted lo consigue usted ahorrará mucho tiempo y problemas, pero creo que es más divertido de esta manera)
- Ser capaces de detectar cuando se presiona un botón.
D C B A] X
0 0 0 0] 0
0 0 0 1] 1
0 0 1 0] 2
0 0 1 1] 3
0 1 0 0] 4
0 1 0 1] 5
0 1 1 0] 6
0 1 1 1] 7
1 0 0 0] 8

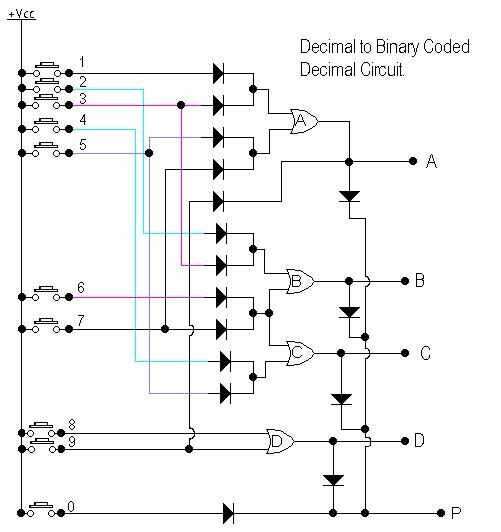

1 0 0 1] 9 heres ahora donde algo me encanta de Digitals viene un empleo... Hay muchas maneras de hacer una cosa... Sólo gustan las matemáticas, se puede llegar a 3 sumando 1 + 2, o restando 4-1, o 3 ^ 1... En otras palabras, puede crear un montón de diferentes circuitos para lograr el mismo objetivo, esto es algo que facilita nuestra tarea actual. Diseñé esta causa circuito que pensé utilizar algunos de la ICs, pero usted puede diseñar su propio! Ahora, sé que algunos quizás rascándose la cabeza intentando averiguar por qué lo he utilizado tantos diodos, así que aquí está la respuesta... Diodos como una conexión unidireccional, así que en un par conectados como en mi circuito, si el voltaje de there´s (1) en su "lado positivo" le conduce corriente, por lo que tendremos la tensión en el otro lado tambien, pero si hay una tensión negativa o inexistente (0) se comportará como un circuito abierto. Permite comprobar el comportamiento de estos diodos, llamando el primer ánodo de diodo (+) "E", y el segundo ánodo del diodo "F" y la salida será su cátodo conectado "X".
E F] X
0 0] 0
0 1] 1
1 0] 1
1 de 1] 1
Se puede ver tenemos el mismo comportamiento exacto que una puerta o y entonces, ¿por qué no usar sólo los diodos, así ahorrarás más circuitos integrados y el dinero?... Bueno, la respuesta es simple, y realmente debe tomarlo en consideración, la caída de voltaje a través de cada diodo. It´s normalmente unos 0.65V. ¿Por qué es? Porque cada diodo necesita por lo menos cerca de 0.6 V a través de su ánodo y el cátodo al hacer que su unión, para que pueda empezar a realizar. Me

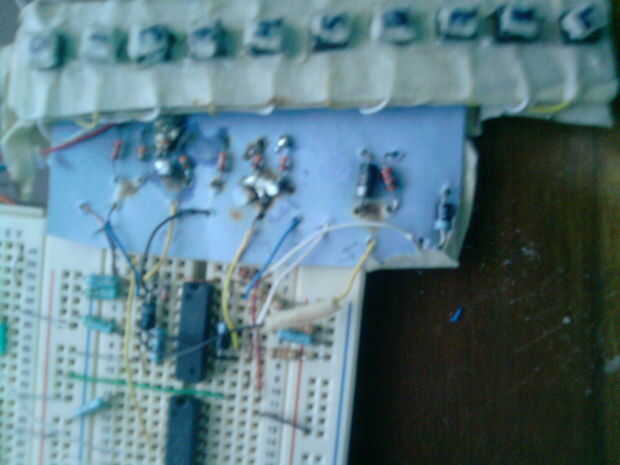

En otras palabras, para cada diodo se conecta y su funcionamiento al mismo tiempo, usted va a perder 0,65 V... que no sería un gran problema si nos quedamos sólo encender leds, pero estamos trabajando con el IC TTL, lo que significa que necesitamos por lo menos más de 2 V. Y como estamos empezando con 5 v... Significa que diodos de conecting 5 causará un fallo en nuestro circuito (el circuito integrado sería capaz de distinguir entre 0v y menos de 2v...) That´s por qué nunca utiliza más de 2 diodos en cada entrada... Nota: Usted debe conectar un resistor conectado a GND en cada puerta o entrada... Para resolver el segundo problema yo sólo agregar un diodo a cada ABCD y 0 y les conectado juntos, así que siempre que cualquiera de ellos es 1, tienes un 1 en "Press"(P). Ahora todos that´s izquierda es construir en el protoboard, o si quieres ahorrar algo más de espacio usted puede hacer como yo hice y algunos agujeros en un papel de construcción y soldar los diodos y los botones se... Si necesita más información sobre puertas lógicas: http://www.allaboutcircuits.com/vol_4/chpt_3/1.html si necesita más información sobre diodos: http://www.allaboutcircuits.com/vol_3/chpt_3/1.html
