Cerradura de combinación digital! (2 / 7 paso)

Paso 2: materiales

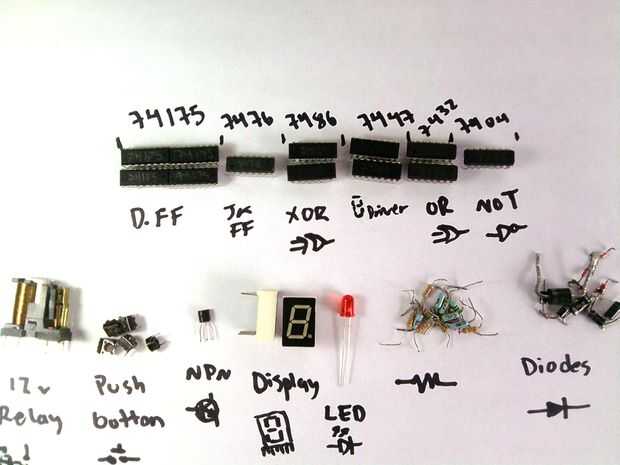

Here´s todo lo que necesitas. Nota: tomé la mayor parte de los materiales de un antiguo tablero del VCR, por lo que fueron "gratis" haciendo este proyecto realmente barato. En total gasté alrededor de 13 dlls (la mayor parte de la IC costo 76 cnts, excepto para el D-ff (unos 1,15) causa tuve no IC, pero usted puede mantenerlos para proyectos futuros, son una gran inversión. Componentes:

• Muchos diodos (unos 20) para hacer las conexiones de una manera.
• Un transistor NPN (para alimentar la bobina del relé con bastante corriente)
• Un relé (para controlar el dispositivo conectado)
• Un LED rojo (para indicar cuándo el sistema está bloqueado)
• 14 botones
• Un montón de resistencias (no importa la resistencia, sólo para configurar los pines del IC a 1 o 0 [+ o -])
• Dos pantallas de 7 segmentos.
• Un montón de alambre!!

Circuitos integrados:

• Dos 7432 (OR puertas) para construir el DEC BCD y el comparador
• Alma de 7486(XOR GATES) dos de la comparación.
• Controlador de pantalla de dos 7447
• Cuatro 74175 (4 D-FF) cada uno es una memoria capaz de contener 4 bits.
• Un 7476 (JK-FF 2) para el selector de pantalla y hacer la señal de abrir cerrar.
• Uno 7404(NOT GATE) Invierta el reloj pulsefor el selector de pantalla. (puede usar un transistor NPN en su lugar, causa usted necesita solamente una puerta (la ic tiene 6).

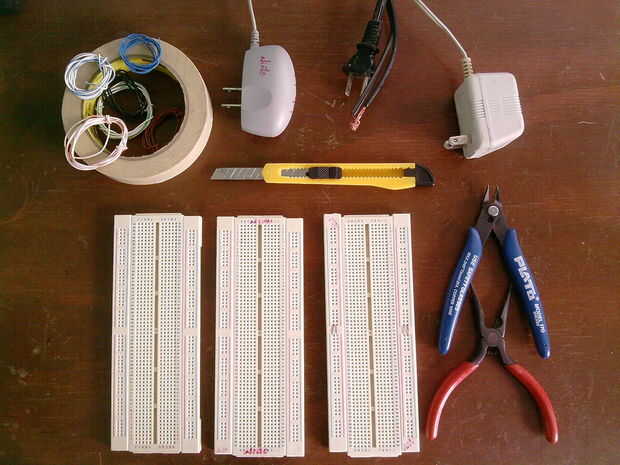

Herramientas:

• 3 Protoboards (http://en.wikipedia.org/wiki/Breadboard)
• Pinzas
• Cuchillo del exacto
• Fuente de alimentación DC 5V (circuitos de feeds)
• Fuente de alimentación 12V DC (alimenta la bobina del relé)
• Fuente de corriente alterna de 120V (el dispositivo se alimenta de la salida)

Nota: he utilizado unos 8 pies de cable y consejos acerca de esto, en lugar de comprar costosos protoboard cable, usted podría comprar 3 pies de cable de ethernet, la tira de él y tendrás los cables 8 o 9, cada uno con un color diferente y 3 pies de largo. (eso es exactamente lo que hago, ya que el cable protoboard normal es cerca de 10 pies por cada dólar. Pero por un dólar podría 3,3 pies de cable de ethernet, por lo que acabaría con unos 27-30 pies!
