Paso 5: Ejercicio de laboratorio para los estudiantes
Después de comparar los resultados experimentales y teóricos, que hemos decidido que este es un gran ejercicio para los estudiantes a obtener una comprensión más profunda de lo que sucede cuando un broche de presión a través de un sistema se produce. Con este ejercicio conseguimos que los alumnos atención, porque participan en la fabricación de experimento por sí mismos.
Los estudiantes investigan el fenómeno a través de presión de tal manera que siga el procedimiento, en la figura 13, de marcar la posición del sistema cuando no hay peso en una taza. Cuando ponen pesos en una taza, marcar y medir distancias verticales f por cada peso que ponen en. También no tiran el peso en una taza, porque cuando el sistema está cerca de la fuerza crítica Fcr de snap, la inercia del mecanismo haría que las medidas no debe ser exacta. Es por eso que lo ponga en una taza. Dejan cargando la Copa cuando el sistema de broches de presión a través.

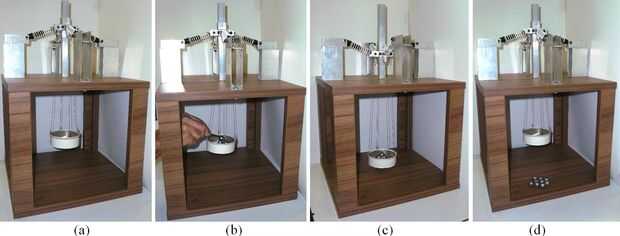

Fig.13 muestra tres configuraciones diferentes de la estructura deformada que representan momentos importantes en el análisis. En la primera configuración, figura 13 (a y d), un pequeño desplazamiento puede observarse, la estructura está cerca de la configuración inicial y por lo tanto es en el régimen lineal. A un cierto nivel de carga, la estructura comienza a exhibir comportamiento esencialmente no lineal como se muestra en la figura 13(b). El desplazamiento es mayor en el segundo caso pero no lo suficiente para la pérdida de estabilidad estructural. El análisis continúa hasta que la carga llegue a una posición que provoca la inversión del comportamiento estructural debido a una dislocación más grande. Así, los miembros estructurales que fueron comprimidos inicialmente, para llegar a la nueva configuración de equilibrio, son ahora completamente tensados, como se muestra en la figura 13(c).

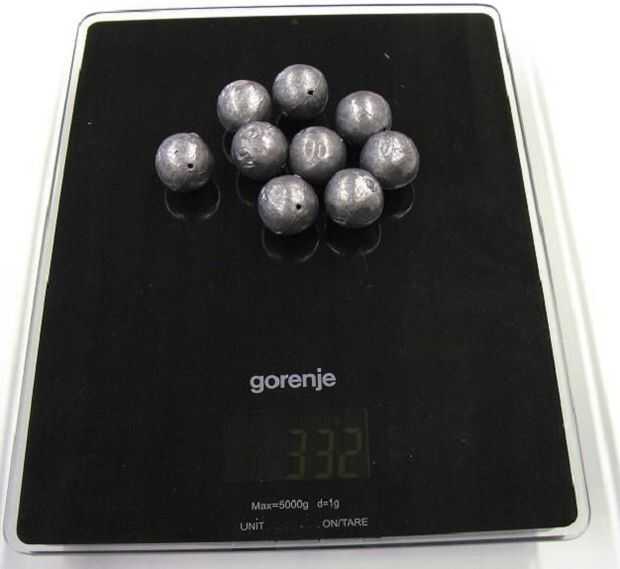

Después el complemento a través del sistema, estudiantes pesan las pesas en la escala, como podemos ver en la figura 14. Pesos pesan 332g. También debemos tener en cuenta el peso de una taza, que es 13g. La fuerza crítica de un sistema a través de snap es 3.45 N, que es de 0.004 N superior a la fuerza crítica de experimento.
