Paso 7: montaje

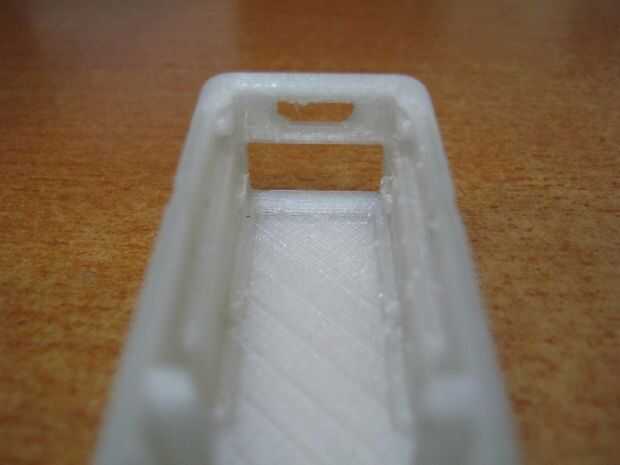

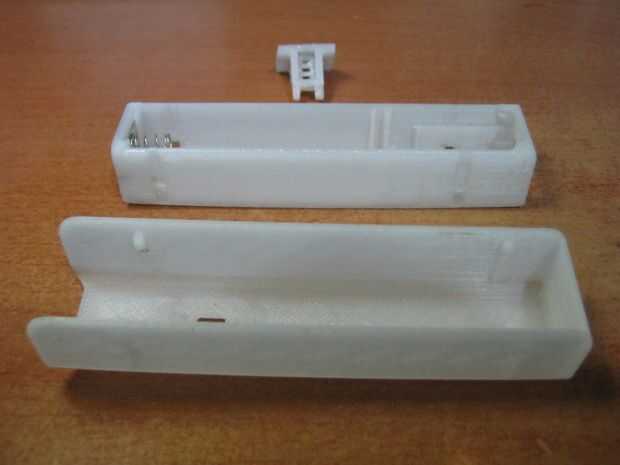

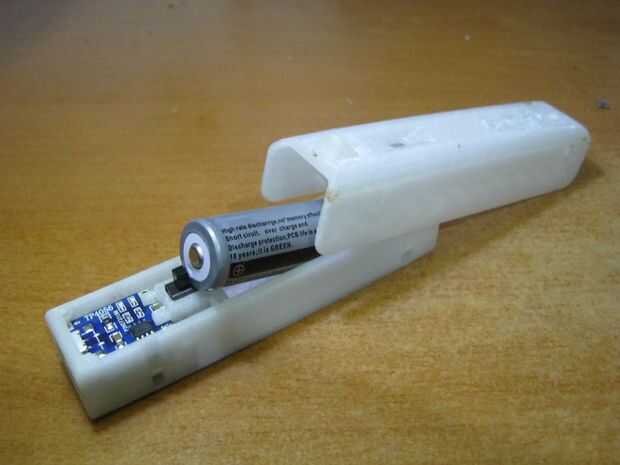

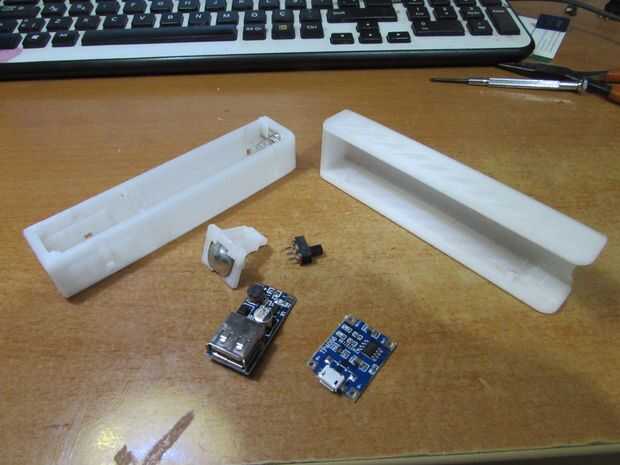

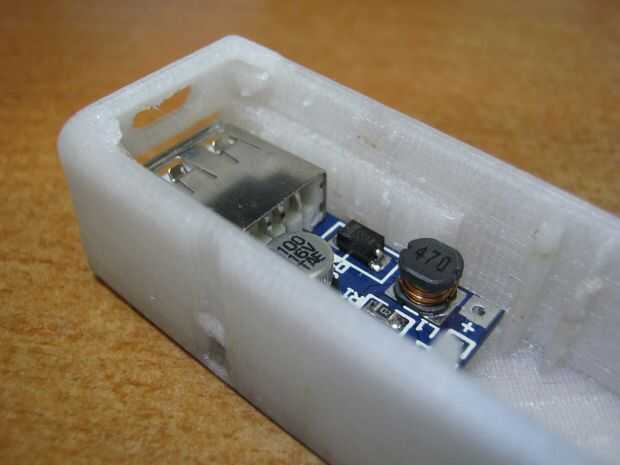

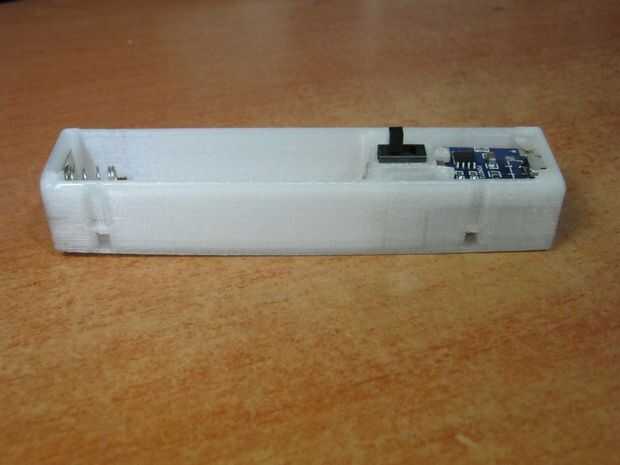

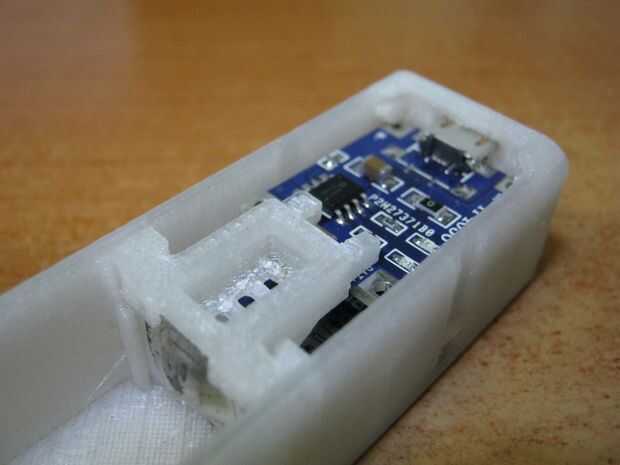

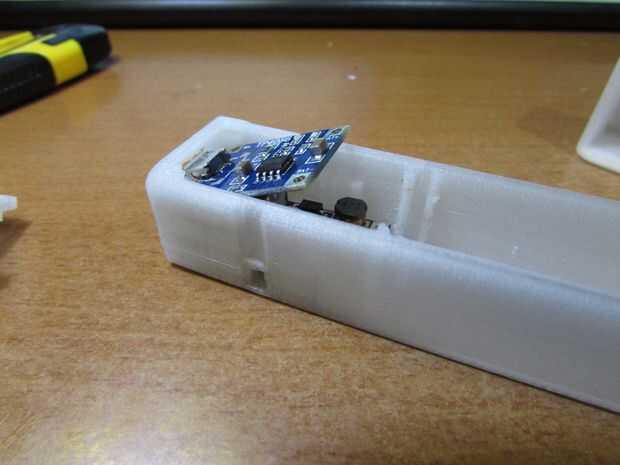

La Asamblea no es difícil, inserta por primera vez los módulos a sus lugares y primer corte varios alambres en longitud necesaria; se cortan 3 trozos de alambre en aprox 3-4cm longitud y uno se reduce a aproximadamente la longitud de 7-8cm. Luego followerd los pasos a continuación.

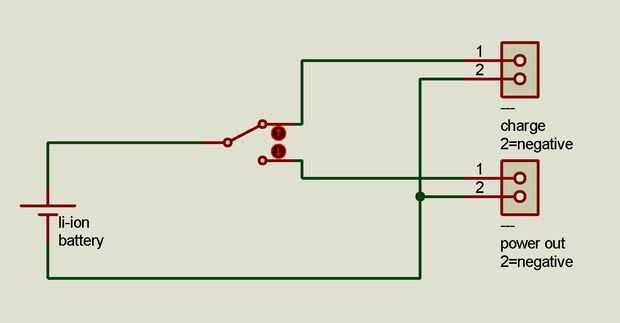

Estos pasos son en realidad sólo la traducción del circuito esquemático arriba, si se puede ya leer, entonces puede saltarse los pasos y continuar construyendo el circuito utilizando el esquema.

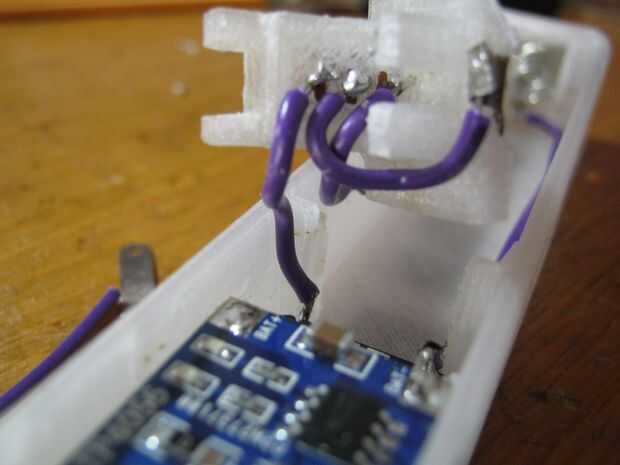

-> soldadura de los 3 cables a los bornes del interruptor.
-> soldar el otro extremo del alambre sobre el eje medio del interruptor para el + polo de la batería.

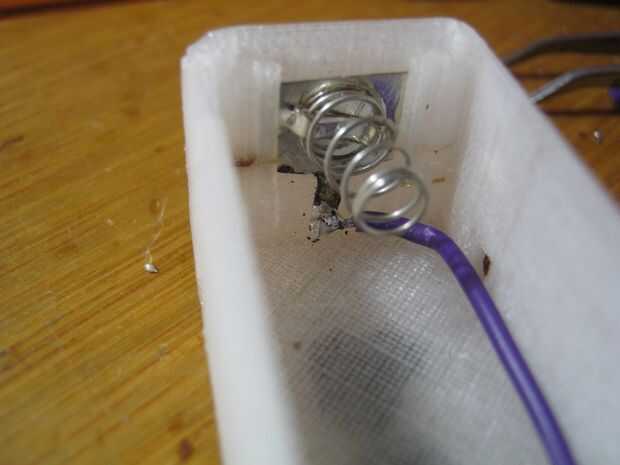

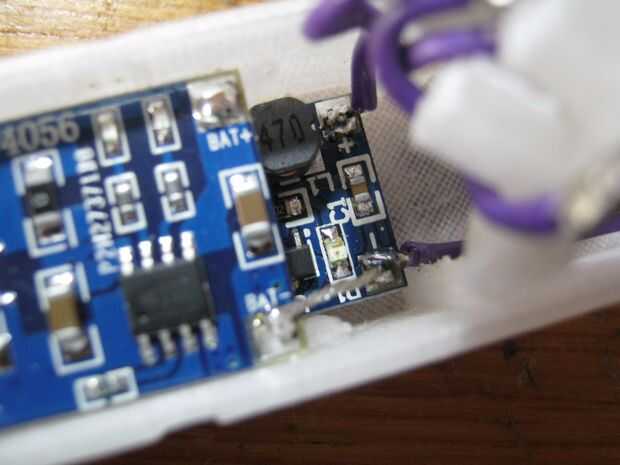

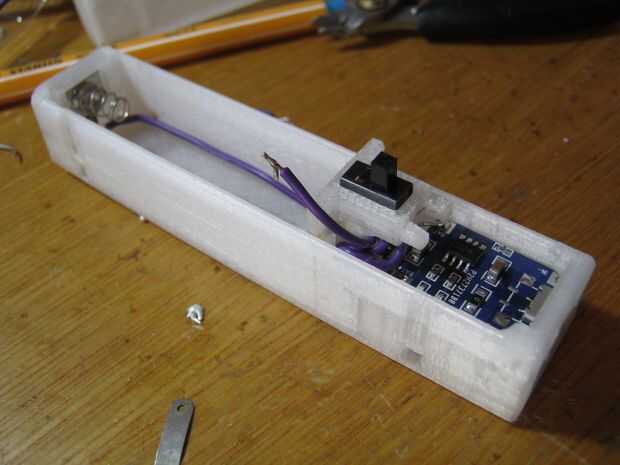

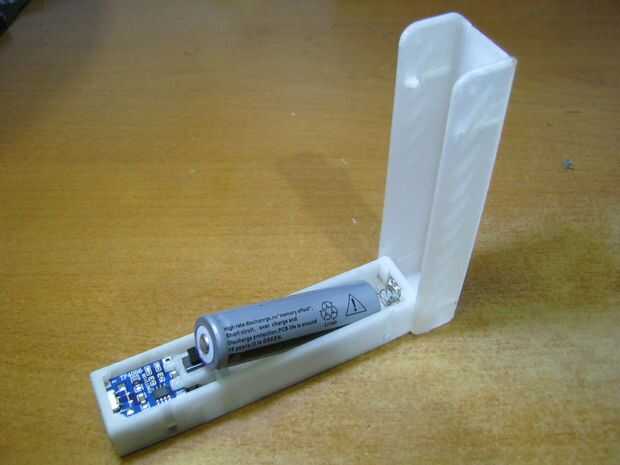

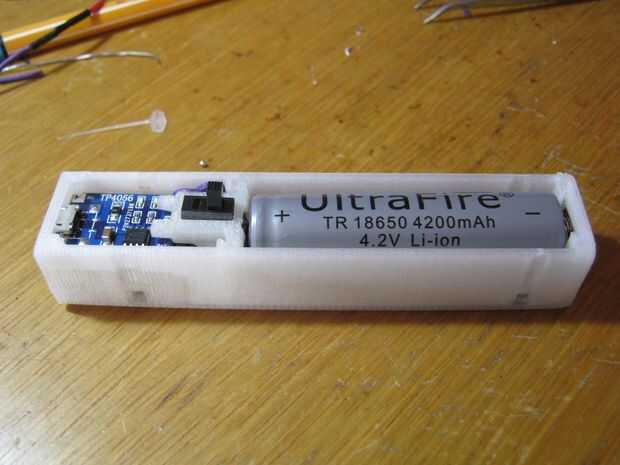

-> polo negativo de la batería, entrada negativa del circuito regulador de potencia, salida de negativo de circuito están todos conectados entre sí por el largo cable de carga de la batería. (ver fotos)

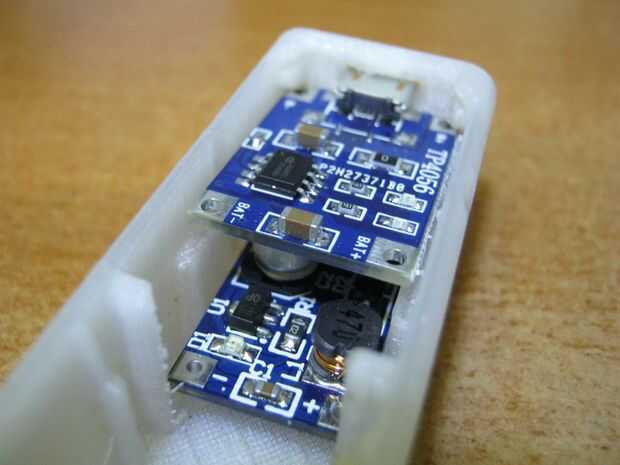

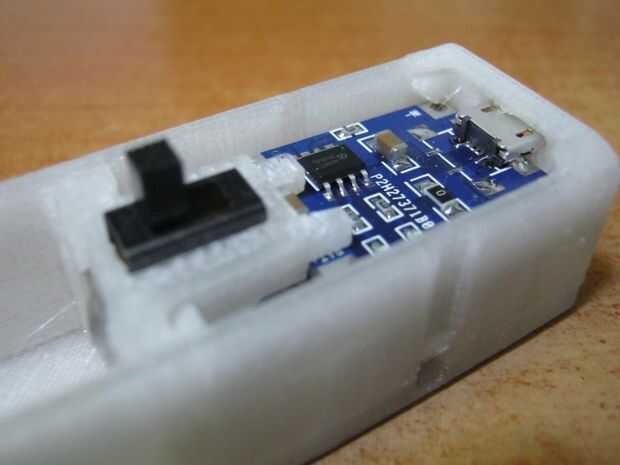

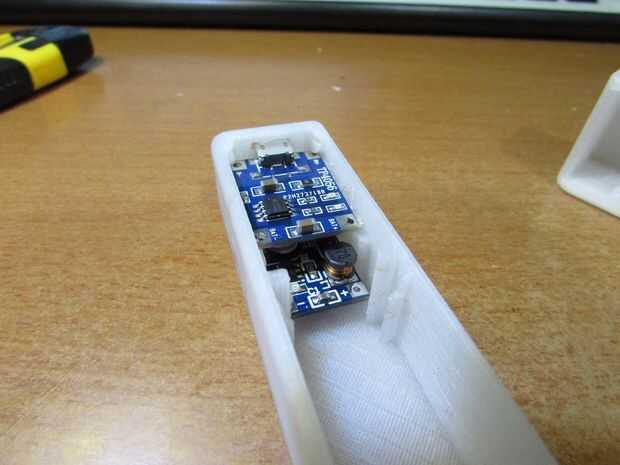

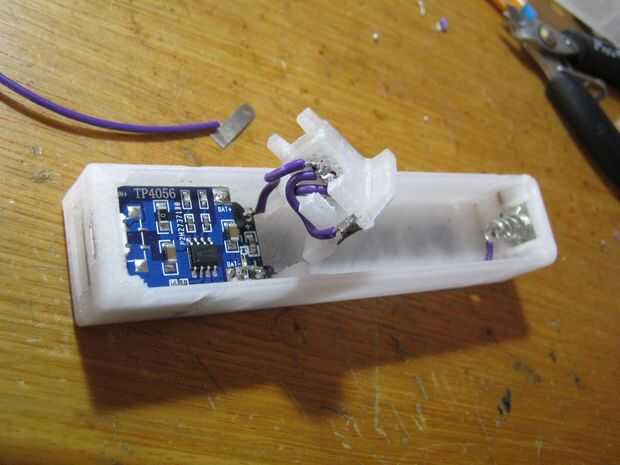

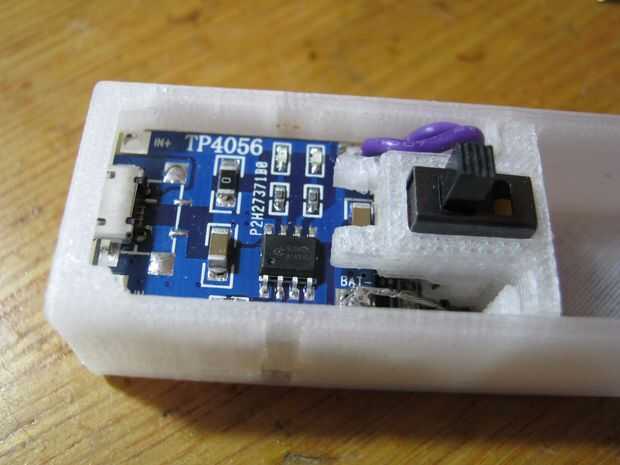

-> Conecte los pernos restantes del interruptor a los terminales positivos de los dos tableros de circuito a través de los cables restantes de dos 3 cm.

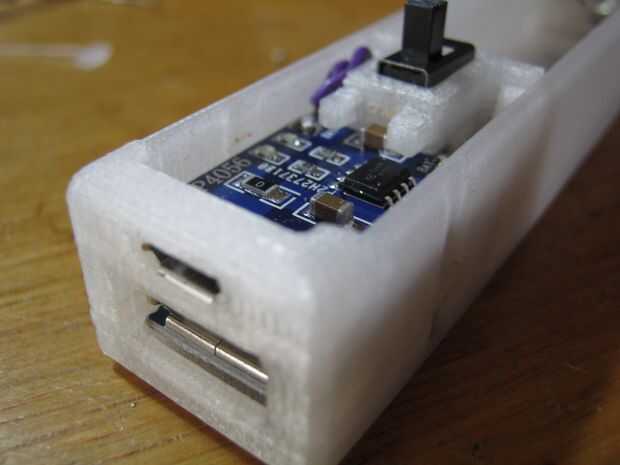

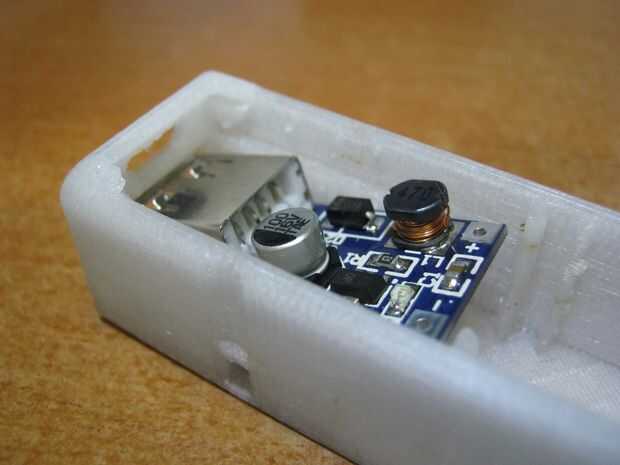

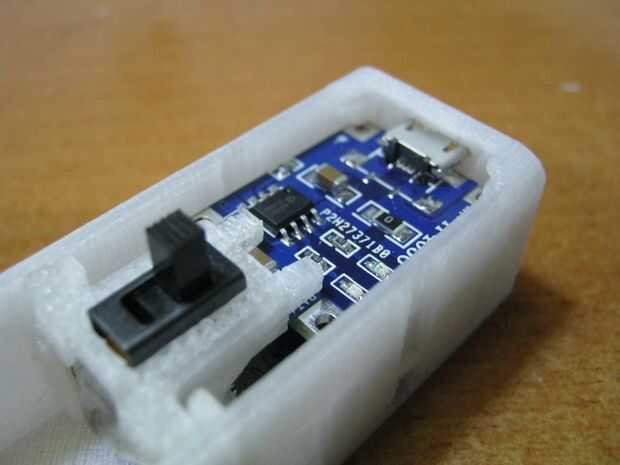

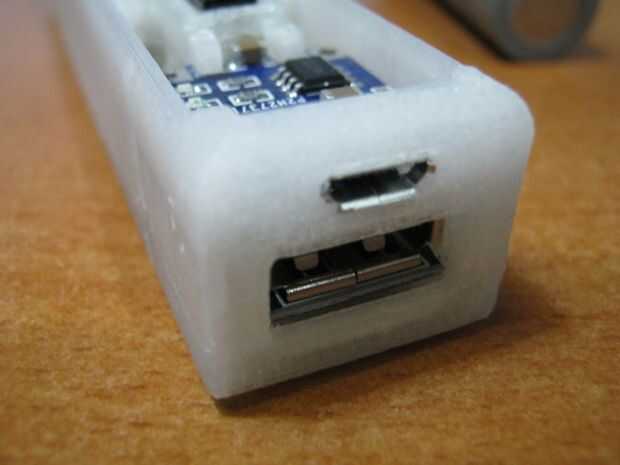

Hice el último paso de una manera que cuando el interruptor también indica la dirección de transferencia de potencia. Por ejemplo si se empuja hacia el interior de la pila de producto, que significa que el producto está en modo de carga, puede cargarlo mediante el uso de cualquier adaptador usb o un pc puerto de usb. Cuando el interruptor de dirección hacia el exterior del producto, es decir, a la dirección de tomas de corriente y usb, significa el producto está en modo de salida de energía y usted puede cargar su teléfono.
en modo de salida de energía, una luz roja se enciende y permanece encendido mientras la batería está parado.
en modo de almacén de carga, hay dos luces, una azul y un led rojo. Rojo significa azul, carga carga es completa.
