Caza del tesoro Arduino (3 / 12 paso)

Paso 3: Construcción de la cara de la caja...

Construí la cara de mi caja de contrachapado de abedul y utiliza la madera para los lados simplemente por la razón que quería esta cosa para ser reutilizado varias veces. Contrachapado de abedul de la compré de maderas duras de Hughes en Sacramento. Las piezas de madera dura son cuidadosamente construidas con palets. Empecé con este paso porque el tamaño de la electrónica sería determinar el tamaño de la caja. En retrospectiva pude han hecho lo aproximadamente 1/3 el tamaño pero tienen un sentido de wow cuando venga sobre ella durante la caza.

Comenzar con la madera de la cara y crear todo lo demás alrededor de él. El mío es 19 "x 14" +-

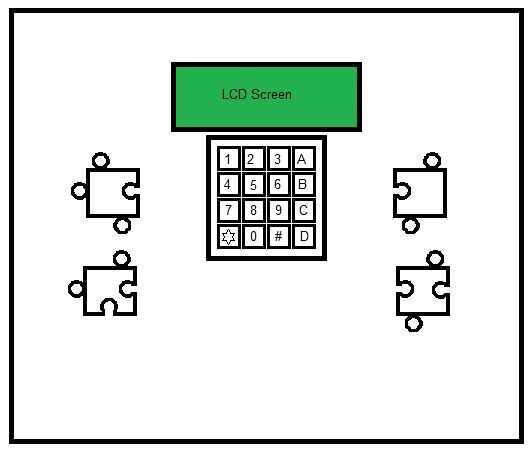

Ubique el centro de la madera contrachapada de un lado a otro y luego 1/3 hacia abajo desde la parte superior. Como veis en la foto hay tres cosas que necesitan estar en línea en la parte posterior. Desde la parte superior es el LCD, el teclado y en la parte posterior es el "punto mágico" donde encuentra un reed switch para activar el interruptor de Pololu.

Utilizando una sierra que corté un agujero para la pantalla LCD ajustar en. Usted va ser pegando en desde la parte trasera pero un ajuste apretado hace que parezca más limpio. He utilizado un router para ronda sobre los lados del agujero.

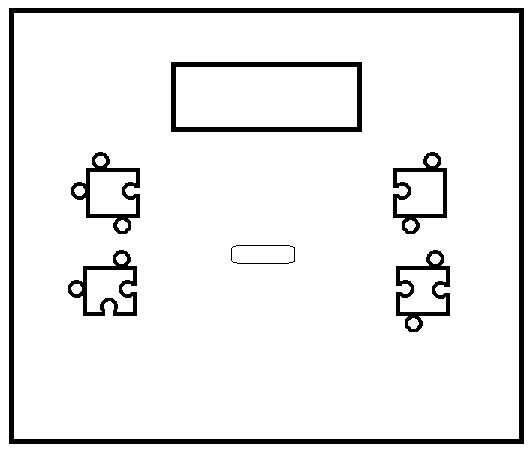

Averiguar donde quieras tus piezas de rompecabezas que. No tienen que ser piezas del puzzle. Podrían ser formas al azar siempre que cada uno sólo encajará en su propio agujero y sólo de una manera. No recomiendo un círculo, un cuadrado perfecto o el triángulo ya que las formas se pueden insertar más de una vez. Esto puede hacer los imanes no línea con los interruptores reed cuando se inserta la llave.

Encendió la Sierra de calar y corte al azar 4 piezas del puzzle de la cara. Una de mis piezas formado por lo que puede caber en el agujero de dos maneras diferentes. (oopps!) Usé un poco de pintura para identificar de que manera la pieza que se inserta.

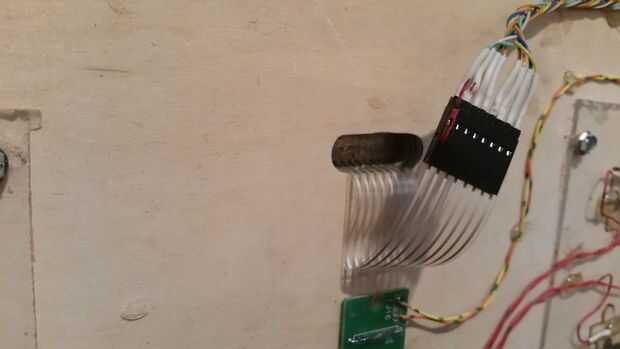

Justo debajo del orificio para el LCD es un jalea frijol forma agujero para permitir que el cable de cinta para el teclado para pasar a la parte trasera donde está toda la electrónica. Encuentra el teclado donde quería que fuese entonces levantó el borde y marca donde el agujero debe ser. Hice el agujero ancho para que cuando el respaldo pegajoso el teclado estaba pegado a la madera la cinta no deja un bulto bajo el teclado. También tuve que biselar los bordes de algunos para conseguir que en posición plana. Probar en un pedazo de madera para ver cómo se pone y donde desea estar.
