Paso 2: Lo que se necesita...

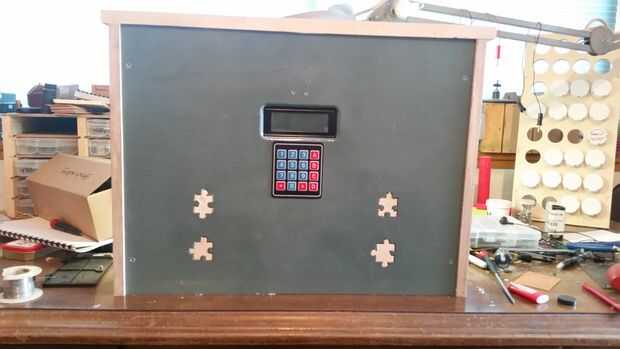

1) una caja de madera con un cajón en el borde. Construí mi. Te voy a dar las medidas generales, pero si desea volver a utilizar algo más o construir una manera diferente para obtener los mismos resultados no dude. (más detalles más adelante)
2) Arduino Mega(or compatible)

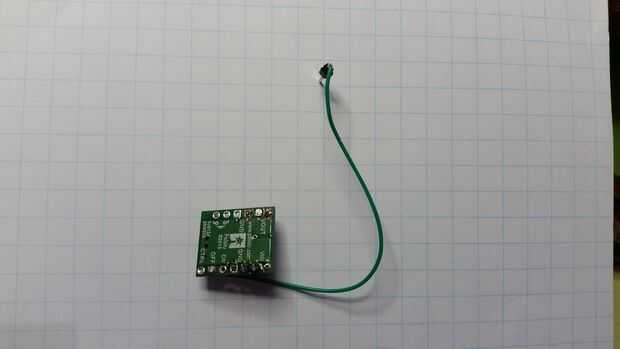

3) chip Mini pulsador el interruptor con protección de voltaje inverso (pieza número 2808). Esto puede ser conectado directamente a la Junta mega con pasadores de cabecera pero puede ser montado en remoto. Esto es cómo el Arduino se apaga. Más sobre esto más adelante. https://www.Pololu.com/Product/2808/Resources

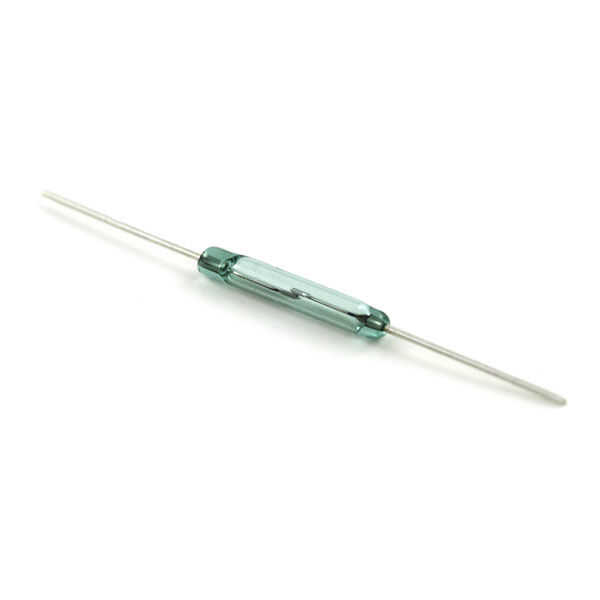

4) interruptores de lámina 5. Estos son interruptores que son accionados por los imanes. Se utilizan generalmente en los contactos de alarma de la puerta. Yo tengo la mía por compactación cuidadosa pero están disponibles en Jameco.
http://www.Jameco.com/webapp/WCS/Stores/servlet/PR...

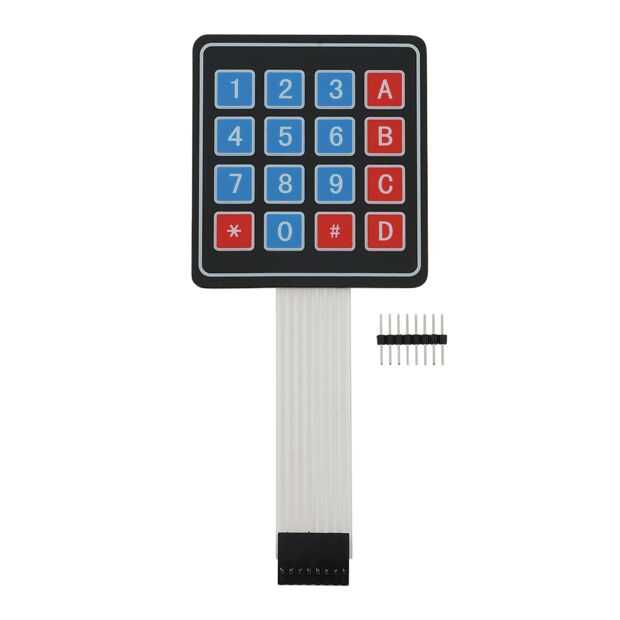

5) una 4 x 4 teclado con cables de matriz. Esto puede hacerse con 16 interruptores si quieres pero por unos $4 recibí un paquete de cinco de ellos de Ebay.
http://www.eBay.com/ITM/5pcs-4-x-4-Matrix-array-16...
6) un LED rojo y 250 ohm resistencia
7) LED verde y 250 ohmios resistencia de una
8) servo hobby estándar - disponible en cualquier tienda de RC de la manía o Frys o Jameco
http://www.Jameco.com/webapp/WCS/Stores/servlet/PR...
9) Plexiglas piezas aproximadamente 3 "x 4" x 1/16' se trata de un soporte para las piezas del puzzle que se cortan fuera de la parte delantera de la caja. The Home depot o Lowe o cualquier buena ferretería llevarán hojas pequeñas de esto. El más fino es el mejor los imanes se trabajan a través de ellos.

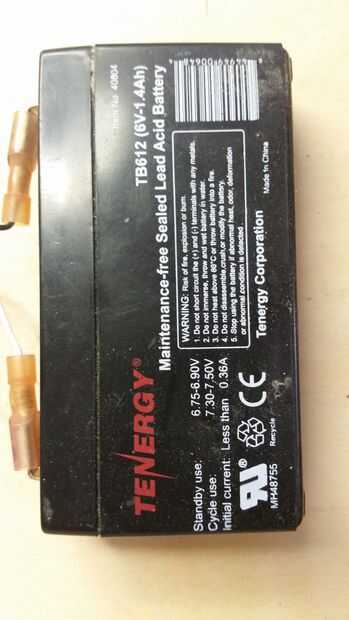

10) batería - usé una batería recargable de 6 voltios ácido porque lo tuve ahí pero funcionan 4 pilas AA, para tan poco. Dependiendo de cómo la programe, cualquiera funcionará bien.
11) (imán de níquel tamaño 1). Un imán de gran diámetro se necesita para ser capaces de accionar el interruptor de láminas aunque la madera contrachapada de 1/2. El imán que usé sale de la cacerola de la transmisión de los coches del Mercedes Benz. Ir a un concesionario y preguntar a los chicos en la parte posterior. Probablemente tienen una pila de ellos le dará.

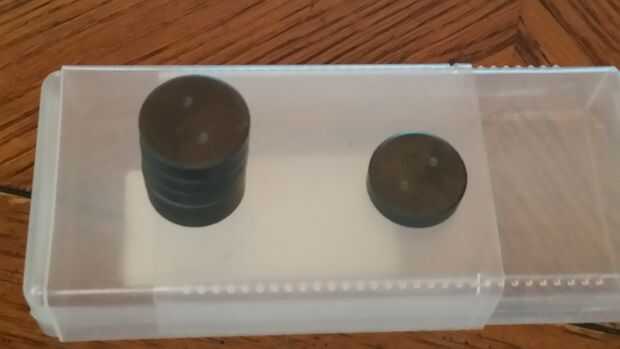

12) (imanes de neodimio 6) alrededor de 1/4 de pulgada de diámetro. Sacrifiqué varias piezas de K'nex para conseguir los imanes perfectos
11) cable, conectores, hardware de misc, herramientas, tiempo, un poco de imaginación y paciencia.
