Paso 6: Terminar trabajo

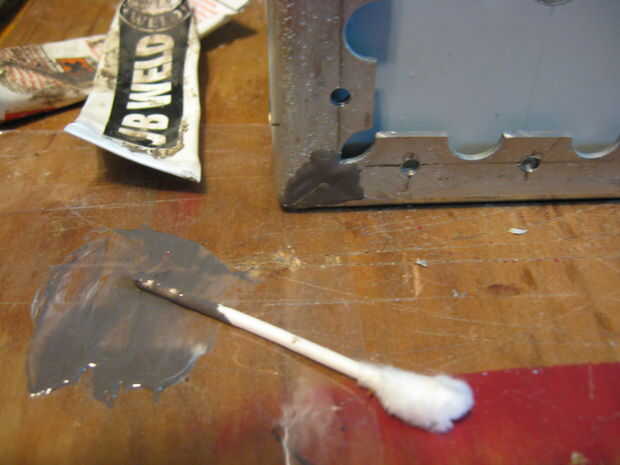

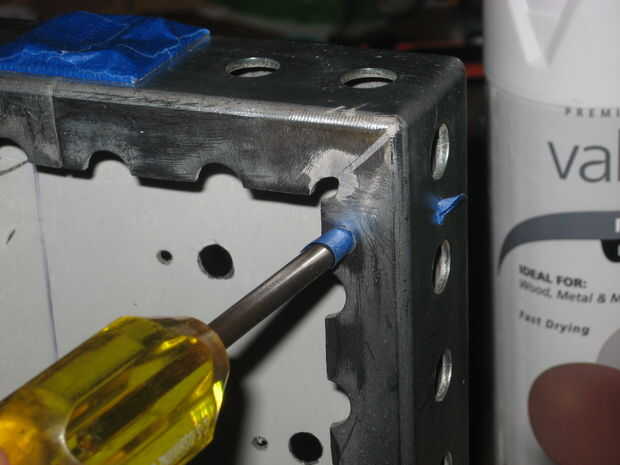

Después de dos capas finas de imprimación sobre el tubo y la placa trasera, rocía en cuatro capas de un esmalte negro texturado. Después de una respiración profunda, empecé el montaje final.
Corté un pedazo de cuero del mismo tamaño como la placa frontal, marcada las posiciones de los botes y el pedal y los corte con un cuchillo del exacto, perforar el potenciómetro del mismo tamaño que sus arandelas. Luego pegué el cuero a la placa frontal con cemento de contacto. La placa fue unida con demasiados tornillos a los tubos cuadrados.

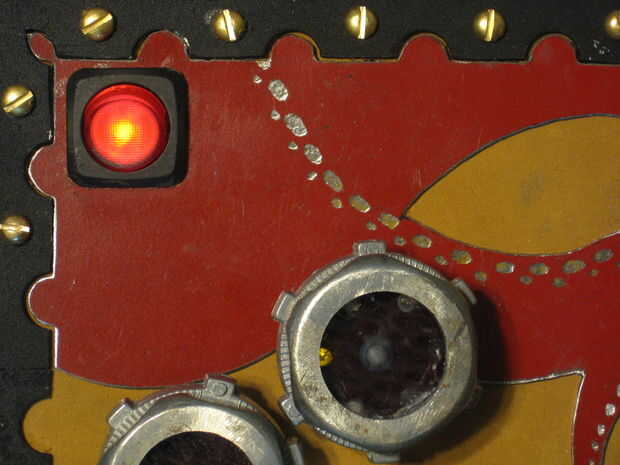

La resina de epoxy que solía llenar las perillas es translúcida. Así que decidí que por debajo de la luz con LEDs para hacer los botones de brillo. Un LED se enciende con el interruptor, se indicará si el trémolo está en, y el tercero actuará como una fuente de corriente constante en la sección de oscilador (hacer su lectura). Como la válvula oscila del destello del LED, que le da una referencia visual. He aprendido sobre fuentes de corriente constante de un caballero en el Foro de amperios de Hoffman . No puedo decir suficientes cosas buenas acerca de foros de bricolaje.

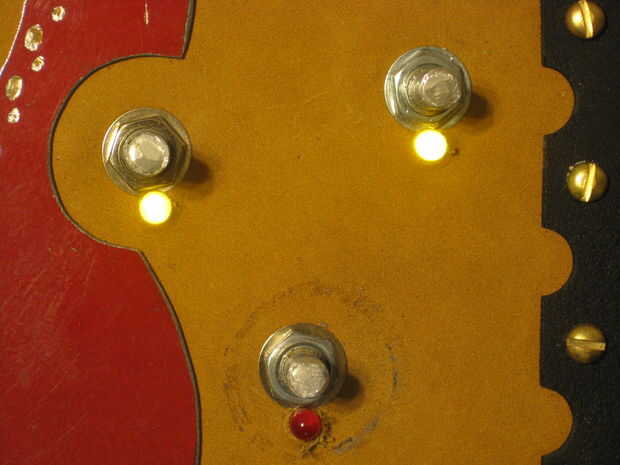

Taladré un agujero del mismo tamaño que los LEDs justo por encima de los ejes de los potenciómetros. Agrandamiento de estos agujeros sólo la mitad en el metal con un poco del tamaño de la base de los LED. De esta manera los LEDs quedar al ras con la parte posterior de la placa frontal. Se puede ver en la foto que las arandelas del potenciómetro es necesario una leve muesca para los LEDs.

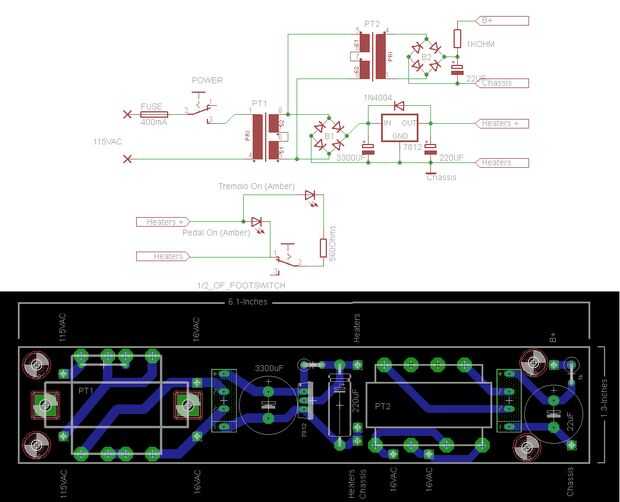

Las conexiones del LED se detallan a continuación, pero recuerdan que diferentes tipos de LEDs requieren resistencias de limitación de corriente de valor diferente. Cualquier LED debe listar su tensión y corriente, que puede utilizar para calcular qué resistencia necesita. Los LEDs y sus conductores se sujetan con una línea de cinco minutos o pegamento caliente.

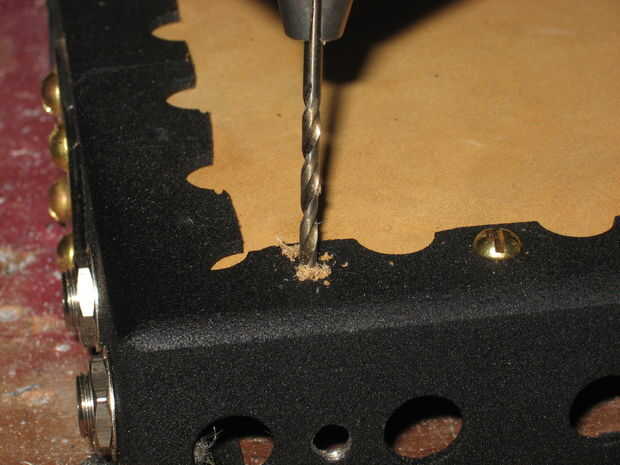

He encontrado que no hay suficiente luz se consigue a través de la resina... así que decidí perforar adicional alrededor del borde de las perillas. Medida que un agujero se acerca al LED, el lugar es más brillante. Un poco fortuita de fresco. Necesito experimentar con profundidad y la técnica, pero me parece muy emocionante.

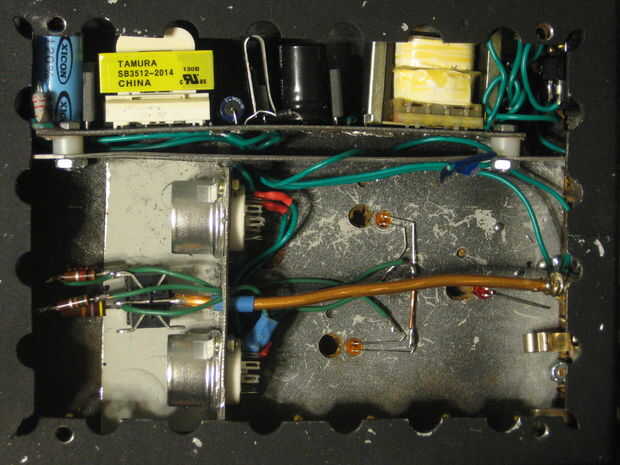

El plato divisor debe ser deformado levemente para caber en la cavidad, pero una vez que estuvo en el poder PCB se fija en la placa, y todo se empernó sobre el chasis.
Para proporcionar una referencia de tierra, un cable de cobre sólido de galga 12 fue conectado a la zapata del centro de la pedalera y se extendía hasta la parte posterior del chasis, para atornillar a la placa tubular con un terminal en anillo. La mayoría de componentes del efecto se adjuntará de Zapata a Zapata de componentes. Las conexiones restantes será de tierra. Este pedazo de overkill será un lugar robusto para fijar alguno de los cables a y proveerá una referencia de gran tierra.
La placa fue cubierta con un cojín del pie antideslizante muebles. Esto le ayudará a mantener el pedal en su lugar y aislarlo de las vibraciones del suelo. En el interior de la placa dibujó el esquema para la alimentación y el efecto.
