Caso de efecto de guitarra y fuente de alimentación de la válvula (4 / 7 paso)

Paso 4: Interfaz humano

a ser instalar un efecto Fender Vibro Champ-esque en este chasis, pero por supuesto usted puede hacer lo que quieras. Para este trémolo, sin embargo, necesitaba las tres perillas y un pedal.

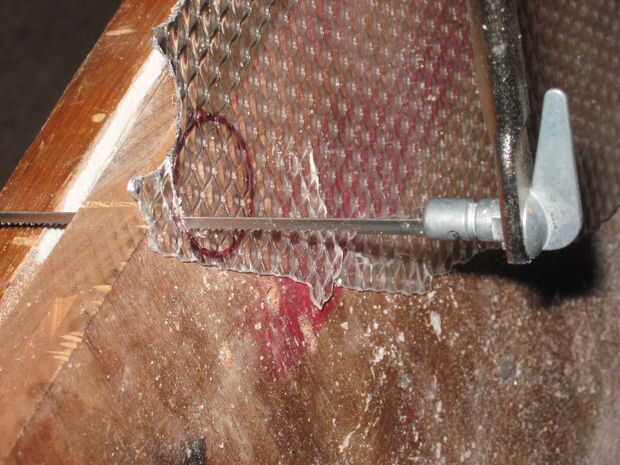

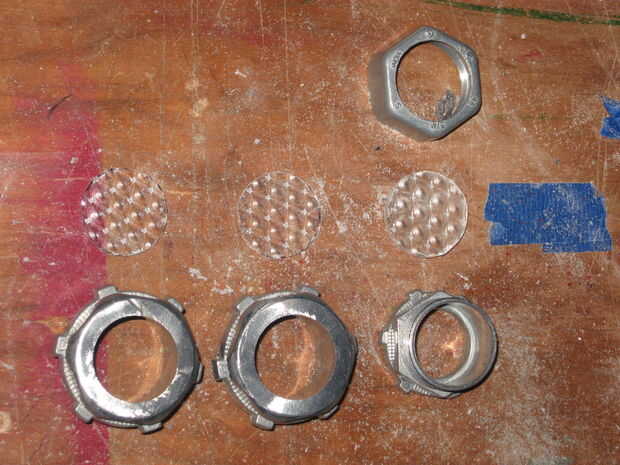

Las perillas son tres conectores caja de conducto eléctrico que encontré en una tienda de segunda mano. Me encanta la chatarra raro-pero-familiar que puedo encontrar en lugares como ese, y tengo un pequeño montón de cosas esperando pacientemente a ser amplificadores. Última hora que encontré un trozo de un difusor de luz fluorescente. Clase de odio la apariencia de los difusores con estampado diamante pero con esta pieza me encontré con que la parte posterior de la misma tiene más de un aspecto acolchado que. He trazado la apertura de los conectores de conducto en la pieza del difusor y cuidadosamente córtela con una sierra caladora de dientes finos. El difusor fue hecho de plástico quebradizo por lo que necesitaba para apoyar tanto la pieza como sea posible mientras lo. Retocado el ajuste con una lima de metal curso para que los difusores encajaría bien dentro de los conectores.
He mezclado un lote de resina de epoxi de una hora (que se encuentra en la mayoría de las ferreterías) y dejarlo reposar unos veinte minutos, esperando a espesar mucho (acabo de comprobar nuevamente periódicamente hasta que el palillo del revolvimiento pueda sostenerse verticalmente en la resina) para que pudiera verter un poco en los conectores, pero que no filtre a través del sello imperfecto. Una vez este curado me hizo un nuevo lote de resina y llenaba los conectores hasta justo por debajo del borde.

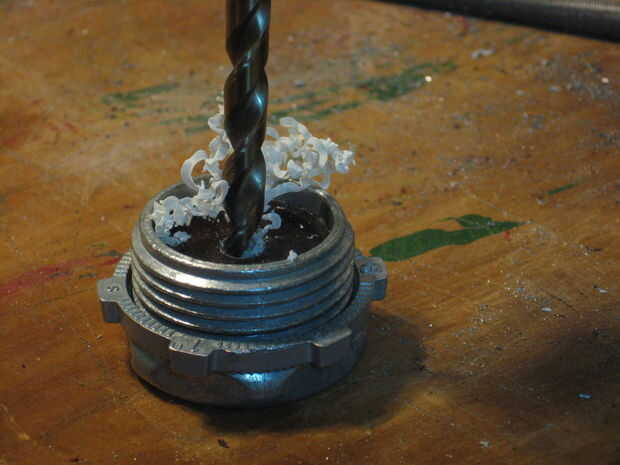

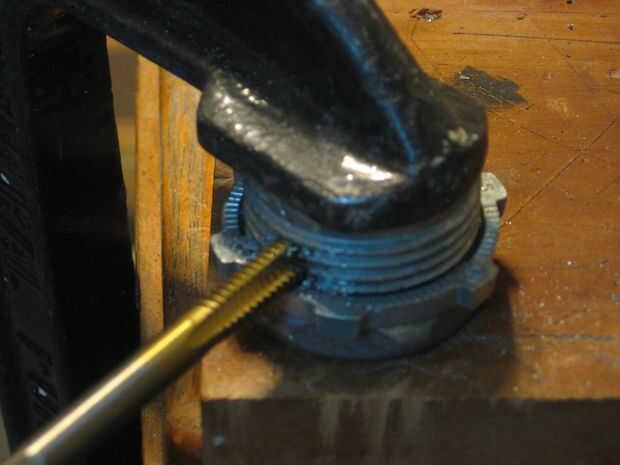

Una vez curado taladré (con mano firme y ojo vigilante) un agujero de 1/4 pulgadas para el eje del potenciómetro. En los lados de los botones me perforado y golpeado ligeramente un agujero para colocar un tornillo de ajuste.
Los mandos y tal puede organizar casi cualquier vieja manera. Marque las áreas en la placa frontal necesitaba permanecer fuera de y pasó un tiempo empujar mis conectores modificados alrededor, imagen en uso y los diferentes ángulos que se vería en el. Trató un par de cosas, tomó una foto para la posteridad, durmió, comió, robó miradas, se reorganizan, hecho un batido, entonces terminó con esto. Torpe pero estructurado. Como él, hacer su propia si no (o no hacer).
