Paso 6: montaje
![]()

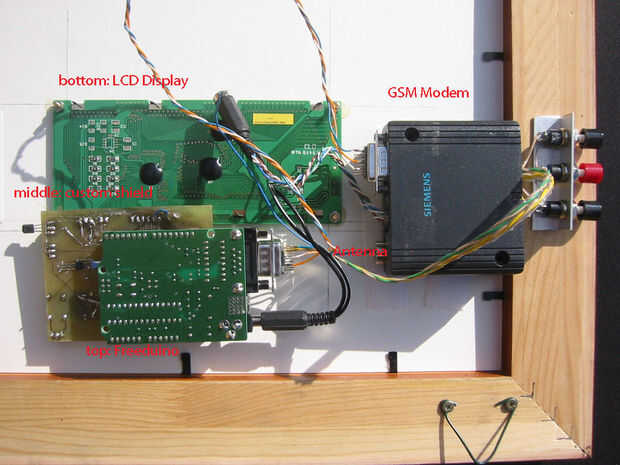

Primero Conecte la pantalla al marco deslizando sobre los tornillos y fijarla. Luego conecte el cable de teclado en la pantalla personalizada, conecte el sensor de temperatura interior y el sensor al aire libre, si está disponible como se muestra en las fotos. Las dos líneas a la caldera se unen en el puerto de relé. Enchúfe el escudo personalizado en la pantalla LCD, que proporciona soporte mecánico para toda la estructura. El escudo personalizado entonces se une al Freeduino y ambos están conectados a la pantalla LCD.
El módem se fija fácilmente a la parte posterior de la passe-partout con dos tiras de Velcro. A continuación, conecte el Freeduino al modem por el cable RS232 y no se olvide de conectar la antena.
Por último, conecte el cable de alimentación al módem y Fredduino y el poder. Si la pantalla no muestra nada, ajuste el contrato primero con la podadora en el escudo.
