Casa calentador Controler con interfaz de usuario de SMS basados en Arduino (5 / 8 paso)

Paso 5: Conexión de las cosas

Para conectar los componentes, el cableado siguiente debe estar preparado:

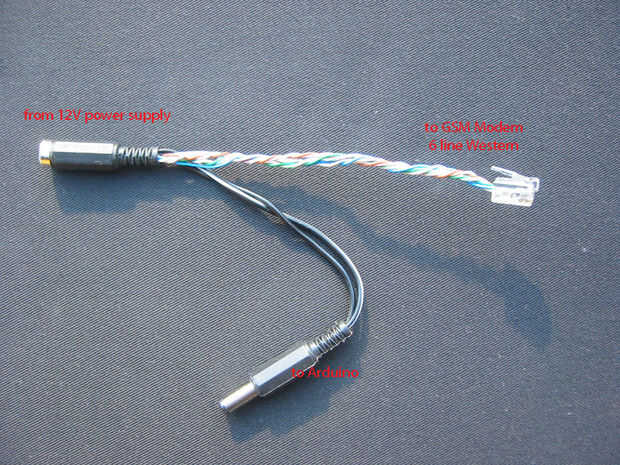

Fuente de alimentación: la alimentación con el conector de 2,1 mm unidades Freeduino y el módem de Siemens. Las líneas están conectadas 1:1 a la clavija de Freeduino. El Western de Siemens enchufe debe conectarse en el pinout que se describe en el Siemens manual pág. 18 ff. El pin PD_IN está conectado a tierra, el IGT_IN va a + 12V.

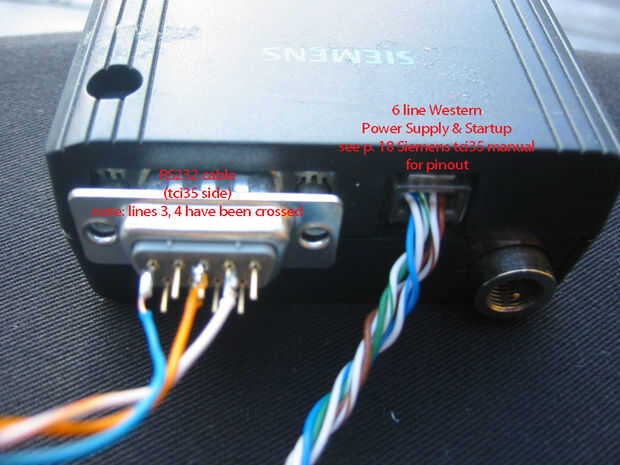

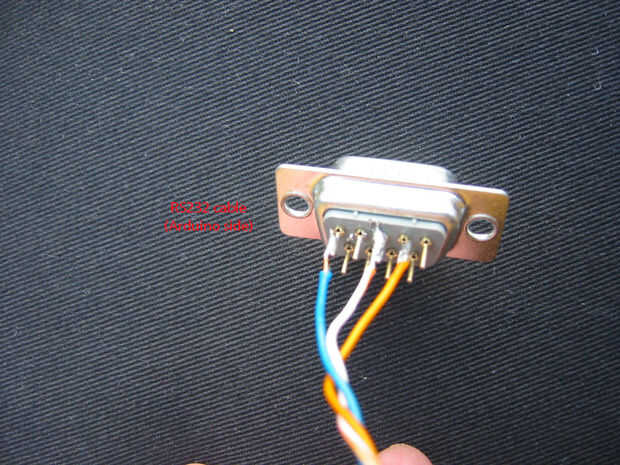

Para el cable de RS232, sólo son necesarias 3 líneas, pin 5 en ambos extremos se conectan, se cruzan las líneas a los pines 2 y 3.
El último cable de 4 línea conecta el teclado con el escudo personalizado. Común es la línea amarilla en los cuadros seguido por arriba, entrar y abajo.

Para la antena, simplemente tomé un cable de 15 cm, que envuelve de una broca de 1,5 mm. Esto se ajusta firmemente a la patilla central de la Siemens y es suficiente para la ubicación.
