Paso 2: Hacer la cabeza y el cuello
Un otro cambio adicional que hice fue sus ojos. Inicialmente iba a utilizar 2 LED rojo y una lente de la luz roja de una antorcha carretera vieja que tenía pero la lente tenía una grieta en él. Como esto no iba a terminar como una réplica idéntica, yo pensado en darle un poco más carácter y darle unos ojos animados usando un iPhone app, Windows Movie Maker y un antiguo reproductor de MP4 ligero de dibujo. Voy a describir cómo animó los ojos en un paso posterior.
De todos modos, las herramientas y las brocas que utilicé para la cabeza y el cuello fueron,
Cartón delgado (de una caja de cereal o similar)
Pilas cámara Wifi
5 Bombillas de LED naranja
Cable eléctrico
6 nueces y 4 tornillos, 2 altos y 2 tornillos de longitud corta
Una longitud del carril de cortina de plástico
2 tornillos de 8cm
Un tubo corto de la espuma (aislante de la tubería)
Una longitud corta de la manguera del aspirador
Un reproductor de MP4 (para instalarse más tarde en la construcción)
Cuchillo
Pegamento estupendo
Cinta para ductos
Destornillador Phillips
Y un par de pinzas.
1.) utilizando una hoja de papel A4, para el tamaño de la cabeza que hice, mida una plantilla para los lados de la cabeza con el siguiente,
La parte posterior de la cabeza, 15 cm
Fondo, 20cm
Boca, 4, 5 cm
Nariz, 2cm
hocico, 8,5 cm
Panel de ojo, 6cm
Parte superior delantera, 8cm
Superior trasera, 7cm

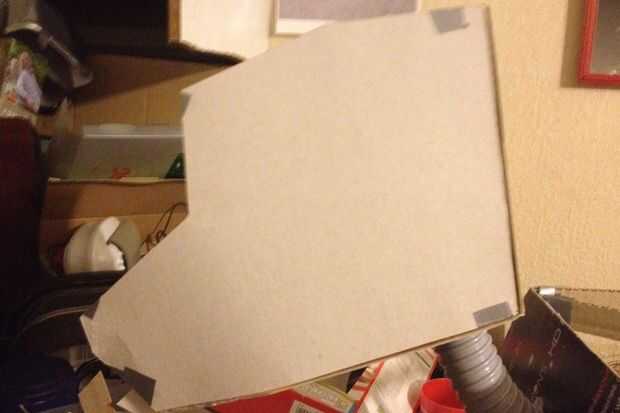

Coloque la plantilla en una hoja de cartón delgado, alrededor de la plantilla y cortar con un cuchillo y una regla para hacer 2 paneles. Usted puede-curso de ajustar estas medidas para hacer la cabeza más fina, mayor ect. Utilice las fotos como referencia el obtener los ángulos de la boca, nariz, hocico, ojos y parte superior de la cabeza la forma en que desee buscar. (Es por eso utiliza la plantilla de papel)
2.) ahora cortar unas tiras de cartón, aproximadamente de 2 cm de ancho, que se utilizará para unir los 2 laterales juntos y para fijar paneles más adelante a.
Las medidas que usé fueron,
Atrás de la cabeza, tiras de 4 x 18 cm
Parte inferior, 4 x 18cm, 1 x 15cm, 1 x 12cm.
Boca, 2 x 12cm.
Nariz, 1 x 12cm.
hocico, 1 x 12cm, 1 x 15cm, 1 x 18cm
Panel de ojos, 2 x 18cm
Parte superior delantera, 2 x 18cm
Parte superior trasera, listones de 2 x 18cm.

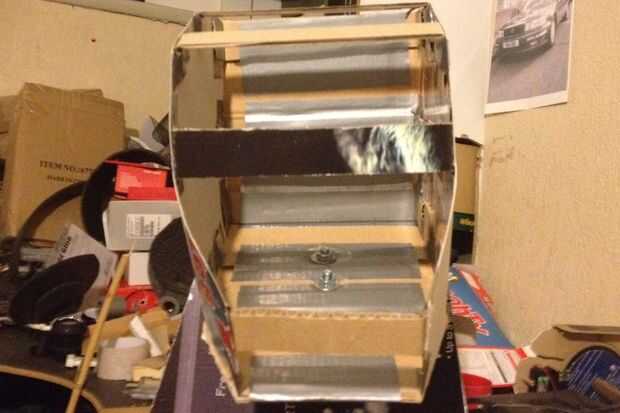

Doble ambos extremos de todas las tiras, de unos 2cm de cada extremo, para crear lengüetas de fijación. Luego pega todas las tiras para un costado usando las lengüetas de fijación y usar pinzas para sujetar en su lugar, poner uno en cada esquina de cada lado, en caso necesario, uniformemente espaciadas y con los principales del tallo de las tiras hacia fuera. Superponga las lengüetas de fijación en cada esquina donde sea necesario. Fije el lateral del mismo modo.
3.) ahora el resto de los paneles a cortar. La mejor manera de hacer esto es cortar 4 paneles. 1) superior, 2) parte posterior/inferior, 3) la boca/nariz y 4) hocico, ojos. Medir cada esquina del bastidor principal por cada panel, o coloque el armazón del apoyacabeza en las hojas de tarjeta de plantilla alrededor y corte. Nos vamos a fijar los paneles ahora, con la excepción del panel de hocico, ojo. Esto le dará suficiente espacio para trabajar dentro. Aplique adhesivo de agarre en las tiras del bastidor principal (excepto las tiras de hocico y ojo) y fijar los paneles correcta haciendo un ajuste agradable al ras alrededor entonces uso pinzas para sujetar en su lugar. Espere a que adhesivo.
En esta etapa podemos hacer y colocar las orejas. Un trabajo rápido y fácil.

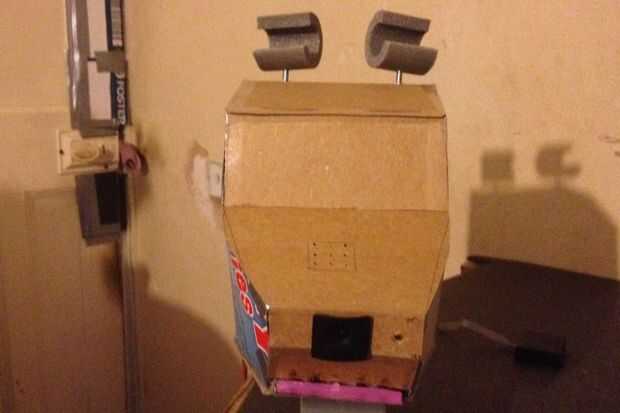

4.) con un cuchillo, cortar dos tramos de 5 cm de tubo de espuma. Ahora corte una sección, aproximadamente 1/4 de los 2 tubos en forma de "C". Acerca de otro 1/4 longitud de la cut, en un lado hacer un agujero piloto con un destornillador y empuje uno de los pernos largos (unos 8 cm de largo) a través del agujero para que la cabeza del perno está dentro de los oídos.
5.) hacer 2 piloto de agujeros en la parte trasera superior de la cabeza de unos 3 cm en de los lados y la espalda. En ambos oídos, atornille una tuerca en cada uno de los pernos hasta cerca de 1/2 camino. Empujar los extremos de los pernos por los orificios hechos en la cabeza, y utilizando una segunda tuerca en el tornillo de dentro de la cabeza del tornillo y apriete ambas tuercas cubrir el cartón.
6.) para hacer el cuello, utilizando una longitud de carril de cortina de plástico duro, cortar una tira de 30 cm. Esto se utilizará para la palanca de movimiento de la cabeza y cuello. Medir una longitud de 6cm y doblar a un ángulo de 90 grados. Piloto de perfore 2 agujeros de unos 3 a 4cm de la curva, uno de cada lado de la curva y atornille un tornillo de 8cm en 45 grados ángulo a través de ambos orificios. Esto evitará que la curva de ángulo de 90 grados en el lugar. En la longitud más larga hacer otro de 90 grados de la curva en la dirección opuesta de unos 10cm de la primera curva para crear una forma de "Z". Otro ángulo de 45 grados a continuación fijar tornillo igual como antes.

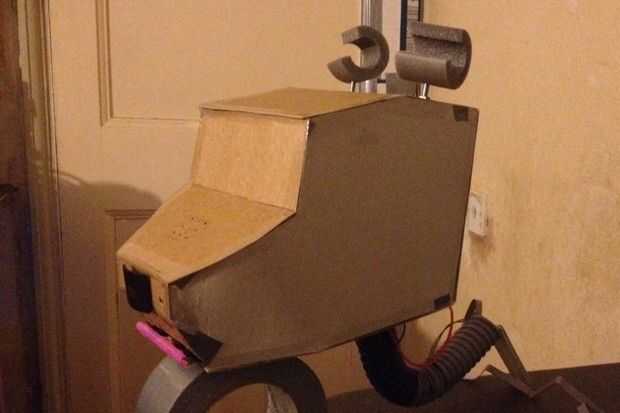

7.) para unir la cabeza al cuello, hacer 2 orificios en la mitad inferior de la cabeza 3 cm separación, con del agujero 5 cm y 8 cm de la parte posterior. Luego perfore 2 agujeros de 3cm de separación a través de la sección de 6cm del riel de la cortina. Con 2 cortas y las tuercas, coloque la cabeza y el cuello junto con las curvas de carril de 2 cortina sentado debajo de la cabeza y apretar las tuercas dentro de la cabeza. Con una longitud de 12 a 15cm de manguera de aspiradora, alimentación sobre el riel de la cortina, alrededor de la curva hasta que quede al ras con la cabeza. No utilice cualquier adhesivo para fijar la manguera a la cabeza (no necesita de todos modos).
8.) que necesitamos conectar el LED a la boca ahora. Usando 5 Bombillas de LED con cable conectado, gire todos los cables (rojo) + 5 juntos y 5 - cables (negro) juntos. Luego corta 2 longitudes largas de cable eléctrico (rojo y negro sería ideal), unos 30cm de largo y fijar los cables de LED. Pegamento o cinta adhesiva los 5 LED a una paz de cartón de 5cm uniformemente espaciados, y pegamento una segunda paz de 5cm en la parte superior del LED hacer un sandwich, dejando los bulbos reales sobresalga la tarjeta un poco la vivienda. Corte una pequeña sección en el panel de la boca de la cabeza, suficiente para que los bulbos empujar a través. Pegar el panel del LED en el interior de la cabeza, bombillas hacia fuera el panel de la boca. Termine por pasar los cables extendidos a través de un pequeño agujero en la parte inferior de la cabeza, muy cerca de la parte posterior del cuello de fijación (basta que el agujero será cubierto por el tubo de vacío) e introduzca a través de la manguera de vacío (puede que necesite mover la manguera de vacío para ayudar).
Para acabar con la cabeza, el y cámara a instalarse. La cámara que usé es el mismo tipo que utilicé en mi estructura de Dalek, que puede transmitir en vivo video y sonido a un smartphone o PC y todavía tomar fotos. Los detalles de cómo había hackeado las cámaras mis compilaciones se pueden encontrar aquí en el paso 5. Básicamente se abre en 2 mitades, la mitad de la lente y batería/Interruptor de la mitad tuve que prolongar los cables que enlazan a los dos. El lado de alimentación del interruptor de la batería se va en el cuerpo más adelante en la construcción.
9.) hacer 2 pequeños agujeros, uno en el centro y otro orificio más pequeño hacia el borde del panel de la nariz. Alimentar la lente a través del agujero del centro y fijar en la tapa del objetivo, control de que la lente es la manera correcta para arriba (y no hacia los lados como yo lo hice). Luego aplicar pegamento un poco a cada lado de la cubierta del lente y conecte el panel de la nariz. Pase los cables extendidos a través de la parte inferior de la cabeza y el cuello manguera de vacío. Ahora puede adjuntar el último panel (panel de hocico, ojo).
Así que ahora la cabeza y el cuello más o menos terminados, permite conectar al cuerpo. Es el siguiente.
