Cartulina K-9 controlado de Radio, que habla (6 / 11 paso)

Paso 6: Panel de Control y altavoz

Así sucesivamente con el panel de control, que ahora marca el final de la estructura del cuerpo y sólo deja unos pasos más izquierda para terminar esta lil' huevón apagado. Los bits único que necesita para el panel fueron,

Cartón delgado de un par de cajas de cereales
1 caja DVD verde
1 caja de DVD rojo
5 Bombillas de LED, (con cable)
cable eléctrico
soporte de 2 x 1,5 v pilas
Espuma de PVC (o poliestireno)
Cuchillo
Regla
Pegamento estupendo
Cinta eléctrica / aislante
Cinta adhesiva
Adhesivo del gancho agarrador

1.) cortar un lado de una caja de cereal para que tenga un panel de 18 cm x 25 cm. Luego corte un medida 19 cm x 20 cm para crear la forma abovedada del panel más. En medio de este panel, mida y corte una sección cuadrada de 20 x 20. Sellotape ahora el lado de 20cm para el borde del borde de 25cm en un extremo del panel 18x25cm, suavemente a la fuerza el corte sección en una curva ligera y celo el otro borde de 25cm.

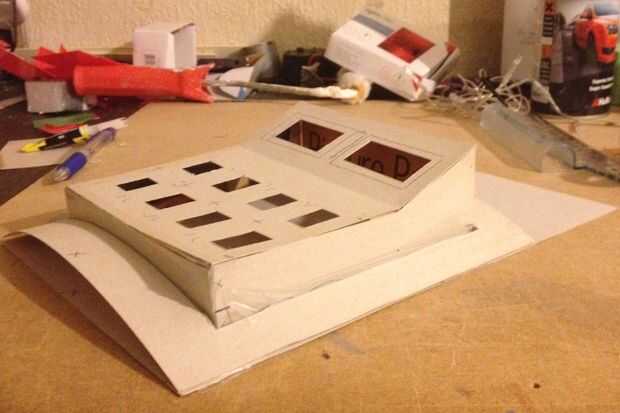

2.) para hacer el panel de botones, cortar dos tiras de cartón delgado 15x4cm de medición. Luego cortar dos tiras, 15cm, 10 cm hacerlas 4cm de profundidad, y al final de los últimos 5cm ir hasta 6cm de profundidad. Conecte los 4 lados juntos utilizando pegamento y algunos cartón fijación pestañas, manteniendo los lados planos opuestos y los 2 lados angulados uno frente a otro. Ahora cortar 5 tiras de 19x2cm, doblar los extremos para hacer 2cm las lengüetas de fijación. Pegar en el marco de botones en cada extremo, en la sección angular y otro en 7cm de la sección plana mayor.

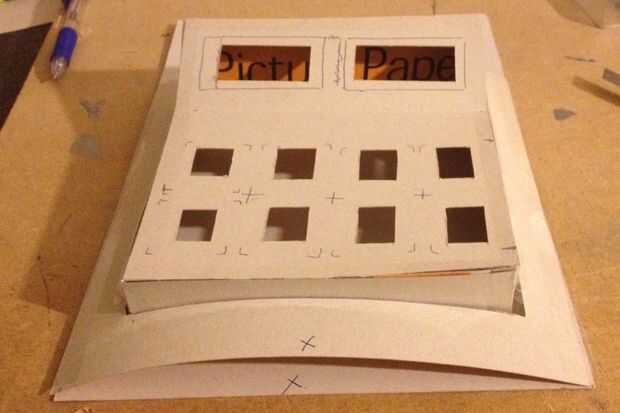

3.) para la sección de botón, cortó una hoja más de fino cartón 15 x 15.5 cm luego hacer un bend en 10 cm el largo 15,5 cm. En la sección plana de corte ocho plazas los 2x2cm. En la sección doblada 5 x 15 cortar dos rectángulos de 4x2cm. Ahora aplique el pegamento en las tiras de fijación y acople el los botones de la cubierta a la estructura.

4.) LED consigue los 5 juntos y gire todos los + cables y todos los - alambres juntos para asegurar la polaridad correcta. Corte y tira algunos cables eléctricos y sujete para extender los cables de LED. Unir los cables al LED, s con terminales de tornillo o envolver ambos une con cinta aislante.

5.) corte los 2x2cm pequeño cuadrado en el centro de la base donde el panel de botones se sentarse y alimentar el LED extendido los cables a través de y los 5 bulbos sobre la base de la cinta espaciados sobre un poco. Ahora aplique algún adhesivo de agarre alrededor de la base donde el panel de botones se sientan, luego configurar el panel de botones en la abertura y sentarse sobre el adhesivo. Licencia para establecer. Para rellenar los extremos curvos del panel, cortar 2 tiras de la curva de la espuma de PVC o poliestireno para encajar en los huecos, algunos agarra pegamento alrededor de los bordes y coloque en su lugar empujándolos suavemente y uniformemente y esperar para que adhesivo. Luego frotar algunos más pegamento sobre la espuma de PVC para cubrir completamente y rellenar pequeñas lagunas alrededor de los bordes si los hubiera.

El altavoz Bluetooth que iba a utilizar era un negro "Mini viaje ll" altavoz cápsula que tiene un buen, casi en forma esférica con una parrilla de cromo del altavoz. Abierto cuando estaba torcido y tiró un poco aparte. Así sucesivamente con el montaje de este poco de kit.

6.) dos agujeros deben hacerse en la parte superior del cuerpo principal, un pequeño agujero para los cables de LED a través de la alimentación y otro agujero más grande para la parte inferior del altavoz quepa. Para empezar, hacer un agujero un poco más pequeño que el altavoz por la parte plana del panel de control base, justo en frente del panel de botones. Seguimiento de este agujero en la parte superior del cuerpo y cortar ligeramente más grande que la marca de la plantilla. Abierto el altavoz, corte el panel de control base desde el borde hasta el agujero, alimenta al altavoz a través del corte para que se sienta en el agujero, sobre la base. Agregue una pequeña paz de celo sobre el corte para sellar el altavoz en su sitio. Casarse hasta el panel de control para la parte superior del cuerpo para asegurarse de que los ajustes de altavoz a través y luego haga una marca pequeña donde van los cables LED deben pasar a través. Quitar el panel, que el segundo orificio los 2x2cm.

Una nota rápida: el altavoz viene con su cargador cable USB y el puerto de carga e interruptor de encendido se sentará dentro del cuerpo. Te aconsejo que enchufe el cable de la bocina y lo dejas conectado para tener acceso más fácil para la recarga. Con cinta el cable por el interior del cuerpo y descansar al final del cable en el compartimento anterior en la construcción.

7.) tubo algunos agarra pegamento en toda la parte superior del cuerpo y algunos en el medio, pase los cables del LED en el orificio y fije el panel de control a la parte superior del cuerpo, asegurándose de que todos los bordes están sentados al ras con los bordes del cuerpo. Licencia para establecer.

8.) algunos más adhesivo del gancho agarrador de la pipa alrededor de los bordes entre los paneles curvos y botón, cubriendo los huecos y alisar alrededor con el dedo. Luego hacer el mismo sellado en los bordes entre el panel de control base y el cuerpo. Mientras haces esto, aplique un pequeño adhesivo en la bisagra de la cinta de conducto para el panel de mantenimiento y lisa en toda la cinta y el borde de la cinta en la solapa. Esto ayudará a la pintura se adhieren a la cinta sin formar escamas.

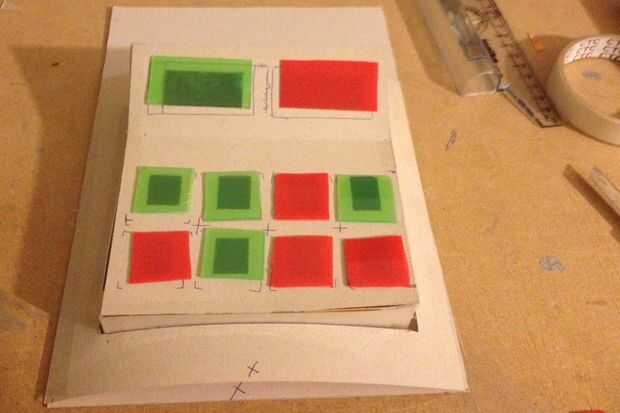

9.) a terminar esta sección necesitamos ahora algunos botones. Corte ocho piezas cuadrado de 3x3cm y dos rectángulos de 5x3cm de coloreadas estuches de DVD. Coloque estas piezas sobre comprobar que teneis suficiente borde para fijar la cartulina. Ahora ponga estos paces a un lado por ahora ya ataremos estos después de la pintura.

Hablando de la pintura, que es el siguiente.
