Paso 4: Crear un montaje para tu Arduino
- Siga las instrucciones en la caja de U molde plástico para crear una plataforma de espesor para conectar tu Arduino.
- Esencialmente esto es tan simple como colocar el plástico granulado en agua caliente y moldeo que enfría. Me ha sorprendido con cómo resistente el plástico una vez que se enfrió. No se preocupe si comete errores, es tan simple como volver el plástico para el agua caliente para hacerlo más flexible.
- Usé aproximadamente 4 cucharadas de pellets de plástico de amontonamiento.
- Hacer que el plástico tan plano como sea posible. He presionado y estirada en forma contra mi mesada para ayudar con esto.
- He añadido algunos altura al Monte por estirar las esquinas hacia fuera, luego hacia abajo para conectar a la estructura de RC.
- Asegúrese de tomar algún tiempo para obtener las cuatro esquinas en forma de bien, que tal vez necesite hacer una posterior en la agua caliente antes de moldearla.
- He añadido esta altura porque he conservado el circuito RC con la esperanza de poder aprovecharse de ella en el futuro. Si esto no es algo que te importa hacerlo, simplemente puede moldear tu piso plástico en toda la estructura.
- Verificar que tiene el espacio necesario y tu Arduino en la posición correcta.

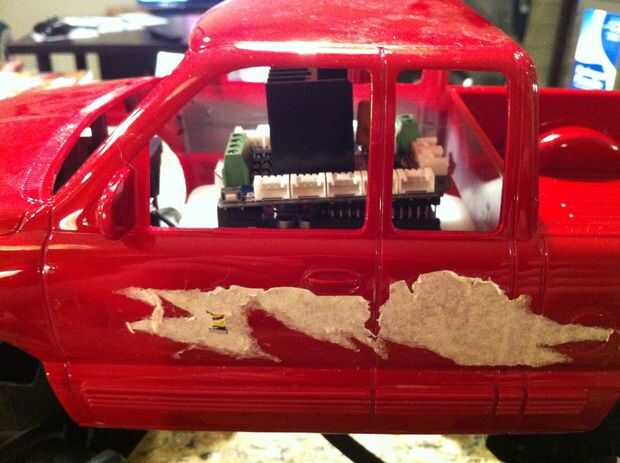

- Coloque el soporte en el armazón, el Arduino con el escudo del Motor conectado en el Monte, y el cuerpo del carro de nuevo el marco (sin tornillos necesarios; no será allí por mucho tiempo!).
- Asegurar el protector de calor no está en contacto con el marco, y que tiene un amplio espacio en todos los lados para conectar los cables a tu Arduino.
- Una vez que el Arduino es colocado correctamente, quite el cuerpo del carro, cuidado, no golpear la tabla.

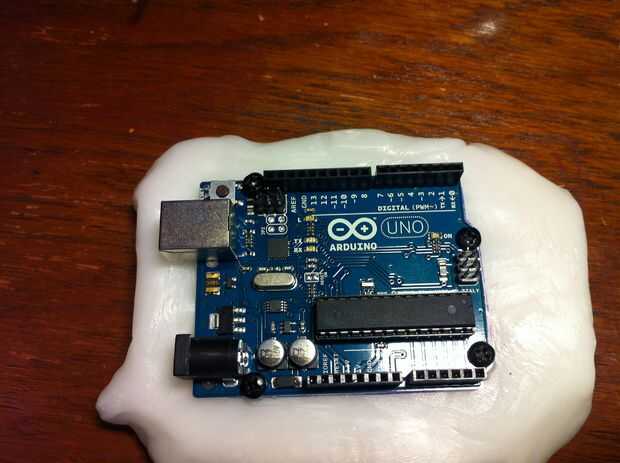

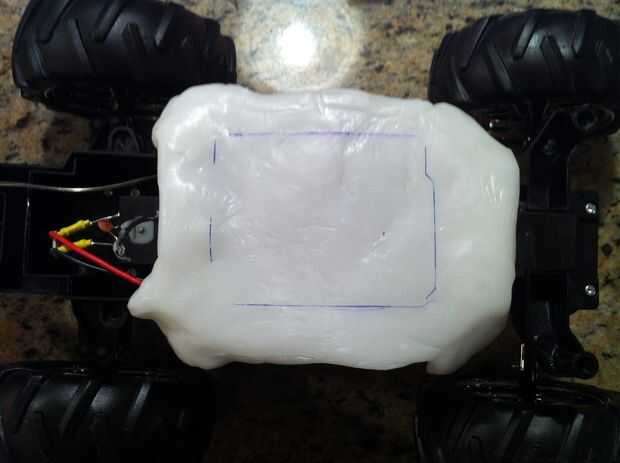

- Trace el Arduino en el Monte. Retire el protector de Motor. Coloque el Arduino en el Monte en el esquema que marcó y marca los agujeros.

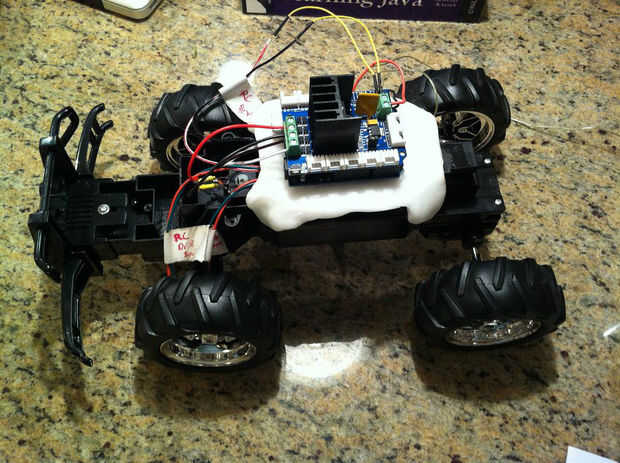

- Taladre y atornille el Arduino en el Monte. Puede atornillar su montaje en el marco así. Mina de ajuste muy bien así que decidí renunciar a esta práctica mejor.
Una palabra de PRECAUCIÓN: mientras caliente y moldeable, el plástico del molde U le gustaba pegarse a otros plásticos que encuentran.
