Cargador solar USB 2.0 (5 / 11 paso)

Paso 5: Conecte el circuito de carga USB

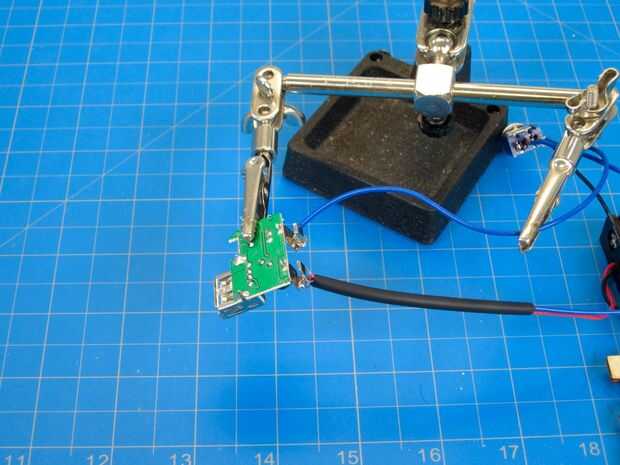

El circuito en nuestro kit tiene lengüetas de metal saliendo de la Junta que se suelde los cables a. Si has encontrado tu propio circuito de carga USB puede tener a través de agujero.

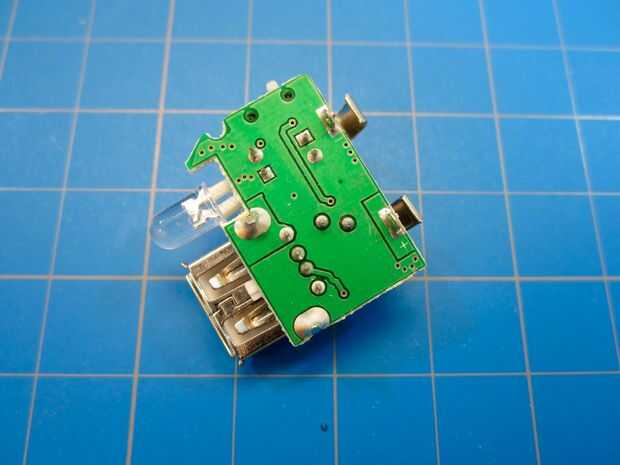

  1. En la parte inferior del tablero localizar los símbolos positivo (+) y negativo (-) .

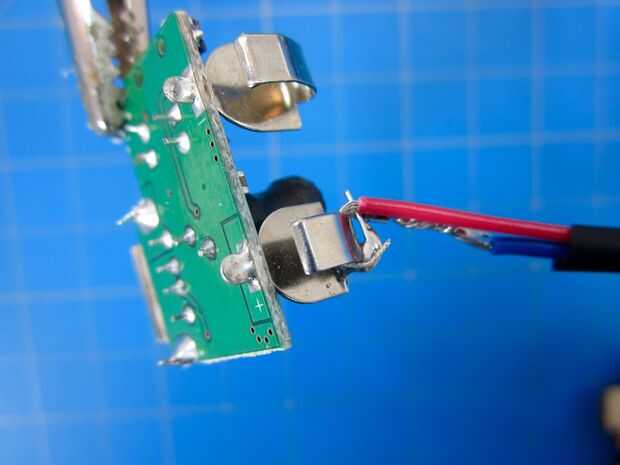

  2. Abrigo de la izquierda sobre el lado del diodo alrededor de la pestaña de positivo (+) de la placa de circuito. Soldar en su lugar.
  3. Enrolle el alambre viene del interruptor alrededor de la pestaña de negativo (-) viene de la placa de circuito. Soldar en su lugar.
  4. Cuando termine de soldar, limpiar por recorte de cualquier bit de alambre que sobresalga.

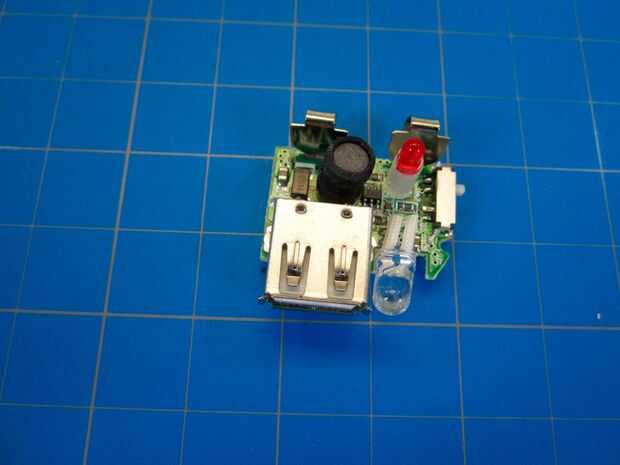

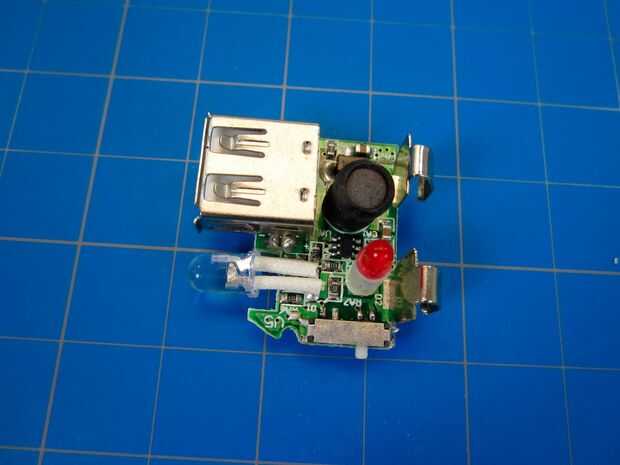

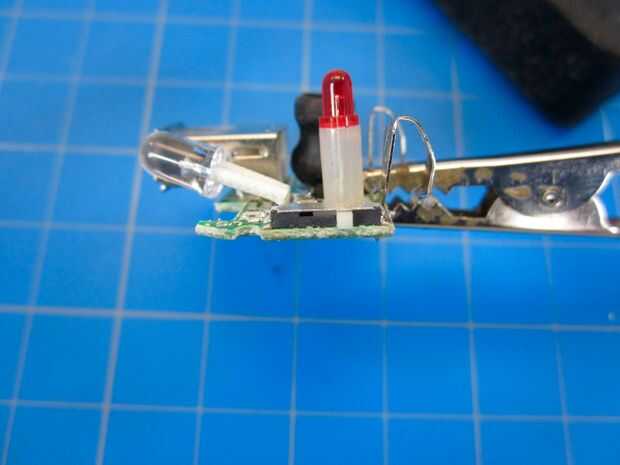

  5. Nuestro circuito USB tiene un pequeño interruptor de tres posiciones en el lado. Mueva el interruptor para que la espalda colocada hacia la soldadura tabs. (Si tienes las pilas en su lugar el LED rojo será en.)

El LED blanco no se utiliza en este proyecto. Puede cortarlo, o colocarlo directamente hasta y fuera del camino.
