Paso 1: Lo que usted necesita
Suministros
O

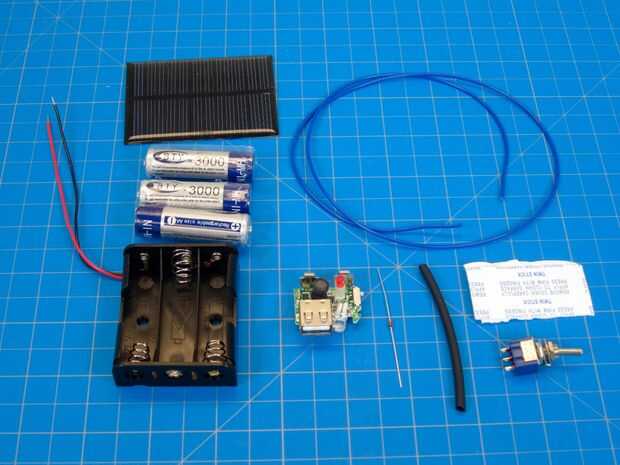

Componentes electrónicos
1 x 3 portapilas AA
1 x diodo 1N914
18 pulgadas de alambre trenzado
Tubo retráctil de 3 pulgadas

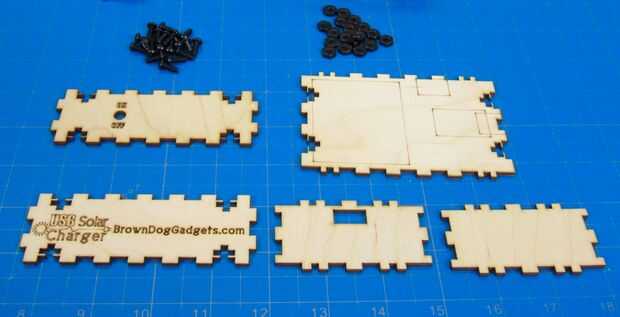

Piezas del gabinete de madera
madera contrachapada de 1/8 pulgadas
16 x 6-32 tornillos
Tuercas hexagonal 16 x 6-32
Cinta de espuma doble cara

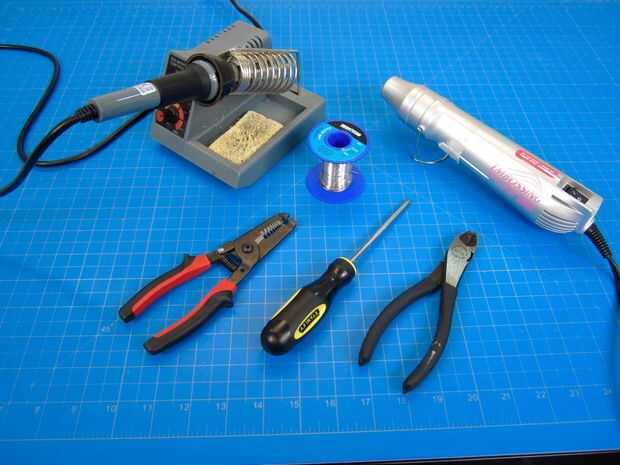

Herramientas
Soldadura de hierro
De la soldadura
Cortadores de alambre
Peladores de alambre
Screw Driver

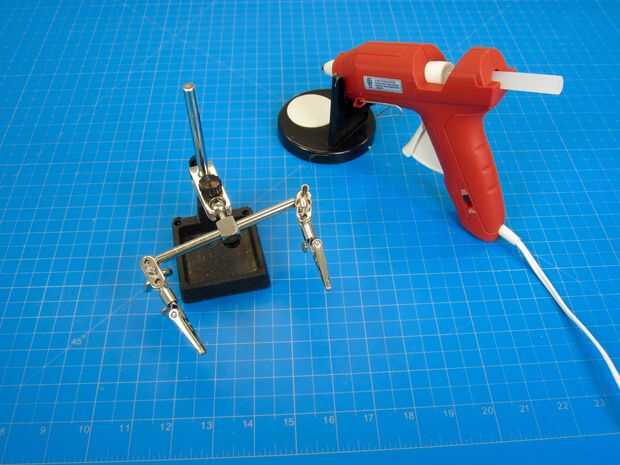

Herramientas opcionales
Cinta aislante
Pistola de pegamento caliente
Mano amiga
Acceso a un cortador del Laser
Compra tus propias piezas
Esta sección será más útil para las personas que compra sus propias piezas, si usted está construyendo un kit, no dude en saltar hacia adelante.
Circuito de carga USB
Carga por USB requiere 5V en alrededor de 500mA de potencia para cargar gadgets más. Para cumplir con estos criterios en un paquete pequeño utiliza un Circuito de carga USB, que aumenta la tensión baja (2V) DC a 5V DC. Nada viene gratis. Comercializamos nuestras creciente voltios a menos amperios. Para evitar este equilibrio, podríamos utilizar más paneles solares y baterías más grandes, pero el resultado sería un cargador más grande, más pesado y más caro. Echar un vistazo a nuestro litio pesado deber Solar USB cargador 2.0 si quieres algo con cierta energía extra!
Si estás usando un producto de Apple más viejo, asegúrese de que su Circuito de carga USB es compatible. Por lo general un gadget USB requiere apenas energía de un puerto USB para cargar. La mayoría de los modelos de iPhone, sin embargo, requieren un tweak para USB para trabajar. iPhones comprobará los puertos USB de datos para identificar qué tipo de dispositivo está enchufado y cambiar velocidades de carga si piensa que el puerto pueda soportarlo. Lamentablemente si no ve nada en las fichas de datos se negará a cargo. Este es un problema que asuela muchos cargadores USB genéricos, especialmente más viejos.
Si no tienes un iPhone o un iPod, entonces funcionará cualquier viejo Circuito de carga USB . Si tienes un iPhone o un iPod que puede tomar uno de estos circuitos de carga, ya que son los únicos que nos hemos encontrado que parecen funcionar.
Nuestro Circuito de carga USB necesita un mínimo de 2V para funcionar, así que tenemos que elegir las fuentes de energía con esto en mente.
Energía de la batería
Siempre aconsejamos el uso de almacenamiento de energía al realizar un proyecto solar. Solar es inconsistente debido a la naturaleza inconsistente del sol. Uso de pilas ayuda a estabilizar el flujo de la energía y también nos permite retener esa energía para su uso posterior.
En este proyecto utilizamos tres pilas AA recargables. Baterías recargables ponen 1.2V de la energía y con tres en serie da nos 3.6V. Usar dos baterías hará que nuestra tensión caiga por debajo de 2V demasiado rápido, y nuestro circuito de carga USB no podrá funcionar. Cuatro baterías requeriría una mucho más grande de células solares para cargar.
Energía solar
Las baterías requieren un voltaje mínimo para cobrar, pero elevando el voltaje no hará que las baterías se carguen más rápido. La regla general es proporcionar 1.5 veces más voltaje que la batería necesita (para nosotros 3.6V x 1, 5V = 5.4V), pero con solar queremos cierto margen de maniobra. Queremos que nuestro panel solar para conocer la tensión mínima, incluso en días con algunas nubes, tan así un panel de 6V.
Cuando la carga mediante un adaptador de pared de AAs, somos capaces de cargar a gran velocidad debido a los chips inteligentes que monitorean constantemente la batería. Dado que nuestro circuito es "tonto", con nada para controlar las baterías, carga de las baterías usando la regla del 10%. AAs se pueden cargar con seguridad siempre y cuando no tienen más de 10% de su capacidad contra ellos en cualquier momento. Esto significa que nuestros 2, 000mAh baterías sólo deben recibir 200 mA de corriente.
Nuestra célula solar está diseñado para sólo 80mA, así que estamos completamente seguros! Distintos paneles y las baterías varían, así que asegúrese de suyo trabajar bien juntos. Un buen aspecto del método de carga es que se nunca sobre-carga las pilas. Una vez que estén completos quedo rematadas apagado.
Diseño

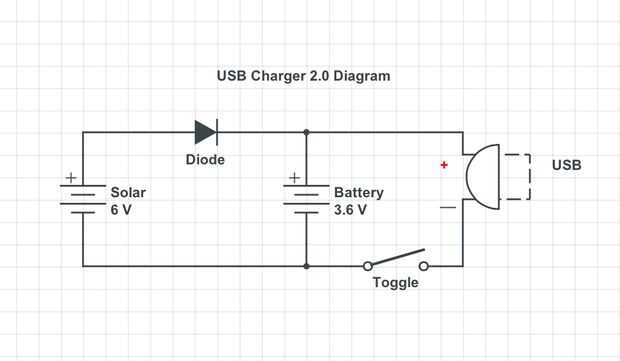

Es un diagrama del circuito para este proyecto. Está diseñado para que la célula solar siempre se carga de las baterías y el interruptor de palanca activa el circuito USB encendido. Un diodo se ha puesto en lugar para evitar que la electricidad fluya en la dirección equivocada en la célula solar. Este es un diseño muy común para cargadores solares.

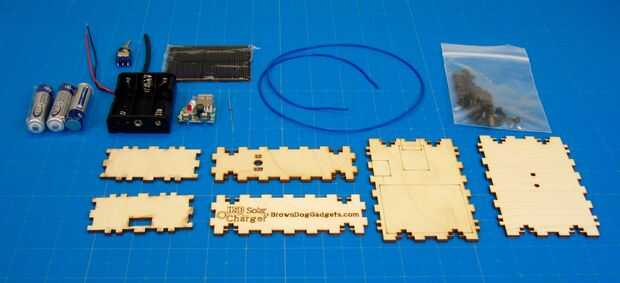

El kit viene con una caja de madera de 1/8-pulgada láser cortar madera contrachapada de abedul, con agujeros para los cables, interruptores y los puertos. Trabajos en madera bien porque es no conductora y fácil de pintar o decorar. Hemos incluido aquí los archivos para cualquier persona que tenga acceso a un cortador del laser.
Si esto no es una opción para usted existen maneras más simples de hacer un cerramiento. Baratas y fáciles de encontrar, recipientes de plástico o recipientes funcionan bien. Si es posible encontrar uno con una goma junta tórica, que ayuda a mantener la humedad hacia fuera. Estos recintos improvisados son también son fáciles de modificar con una cuchilla de cutter o exacto de la caja, solo ver sus dedos!
Es también posible encontrar "Proyecto cajas" en muchas tiendas en línea. Estos también funcionan muy bien para recintos, pero tienden a ser más caro. Sin embargo, no se aconseja los recintos del metal. Altoids latas y cajas de proyecto de metal pueden parecer agradables, pero son difíciles de modificar y pueden fácilmente cortocircuito en proyectos si no de izquierda.
