1. simple y mínimo así bueno para principiantes y aficionados.
2. puede ser utilizado para carga ni-CD de voltajes diferentes (2.4V, 3.6V, 7.2V y otro voltaje de la batería)
3. automático con protección de sobretensión de la batería . Corriente limitada y tensión controlada.
4. indicador led visual . Carga (rojo) y el indicador de carga completa (amarillo).

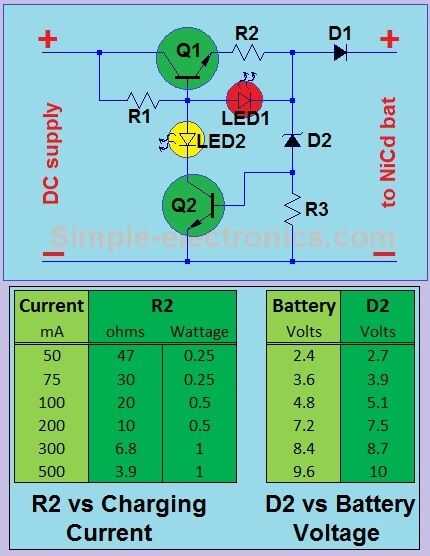

Lista de piezas:
R1 - 1,2 kilo ohmios 1/4W
R2 - ver R2 vs corriente abajo de carga
R3 - 2 kilo ohmios 1/4W
Q1 - TIP41C o cualquier NPN transistor min 1A corriente 3W energía y
Q2 - 2N2222, CS9013 o similar transistor NPN
LED1 - rojo o cualquier LED con tensión directa alrededor de 2V (véase LED)
LED2 - amarillo o cualquier color de LED excepto rojo
D1 - 1N4001 o similar diodo
D2 - ver D2 vs voltaje de la batería a continuación
Fuente de-12V a 15V DC fuente o batería
proyecto de http://www.simple-electronics.com/2011/10/simple-ni-cd-charger-automatic.html
