Carga tu móvil con el calor (y construir un Steampunk Wall-E) (4 / 25 paso)

Paso 4: Construir

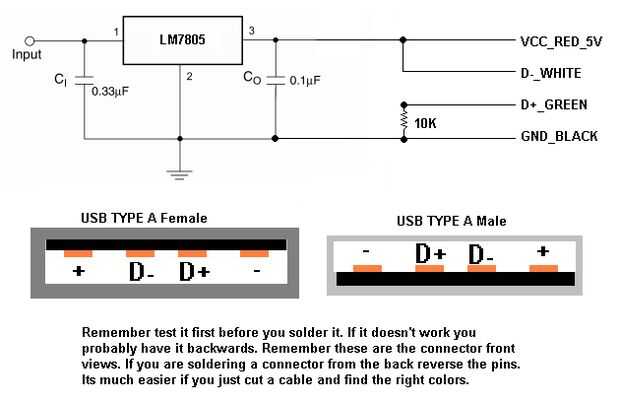

Es aquí una animación de lo fácil que era a prototipo un regulador de 5V sencilla con un puerto USB en la salida, lo que le permite cargar un iPhone, iPod o cualquier cosa que tiene requisitos similares de la energía.

Esto no funciona con una unidad de seebeck solo porque este tipo de regulador no necesita más que 5Vs y es muy ineficiente. Dos unidades de seebeck conectadas en serie sería suficiente para satisfacer a su voltaje de entrada.

Mucha gente también parecen tener un problema con tratar de engañar a un iPod touch para pensar está conectado a un ordenador. Se construyó una ruptura hacia fuera tablero y ataron D - a 5V directamente y D + con un 10 K a GND. Trabajó en nuestro de máquina de estado del iPod USB es engañada y nos hemos sido cargarlo así por un tiempo.

Aquí están algunos otros cargadores de iPod personas han hecho.

Estamos trabajando en un circuito de boost que te permite cargar un iPod con una unidad de seebeck, pero no estarán lista antes de este concurso.
