Canal VHT especial 6 Ultra conmutación mod (pedal inc.) (9 / 10 paso)

Paso 9: Y el conmutador de pedal

En el pedal!

Después de las interioridades de la amp, será realmente fácil.

En primer lugar, usted necesitará una caja para poner los interruptores y jack en.  Prácticamente cualquier proyecto caja de shack de radio o cualquier otro robusto que tenga funcionará siempre y cuando sea lo suficientemente grande para que las partes posterioras de los interruptores y el gato no toquen.

Taladre los agujeros donde quieras los interruptores a ser y taladre el agujero para el conector.  Se puede ver en las fotos de cómo mía, pero usted puede hacer lo que quieras aquí.

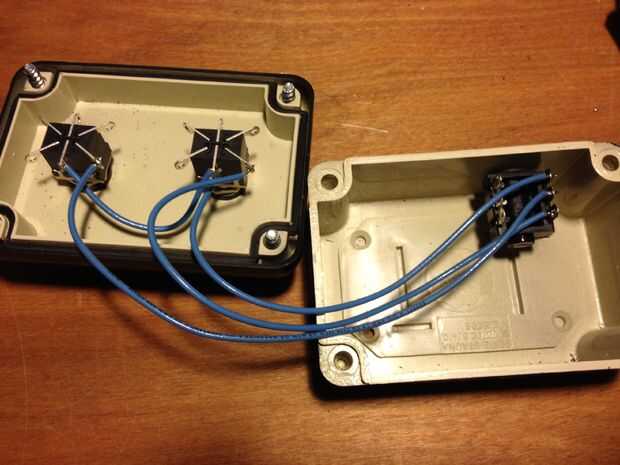

El cableado aquí es simple.  Los contactos de un interruptor ir a los terminales del manguito y anillo de la roseta, y los contactos sobre el otro interruptor ir a los terminales de la manga y punta en el conector.  Eso es todo!

Si usted está haciendo el cable entre el interruptor de pedal y amplificador necesitarás un cable de 3 conductores.  Soldadura los tapones en cada extremo el mismo por lo que la punta a punta, anillo es a anillo y la manga a manga.

¿hacer?

IMPRESIONANTE!

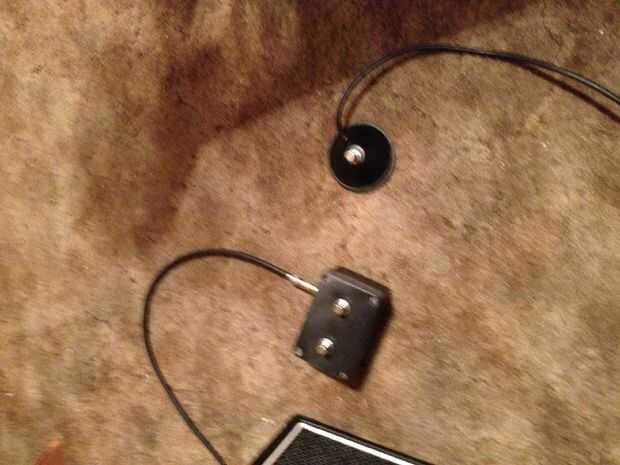

Ahora ve todo lo tapan y asegúrese de que funciona todo!
