Paso 1: Descripciones principal componente

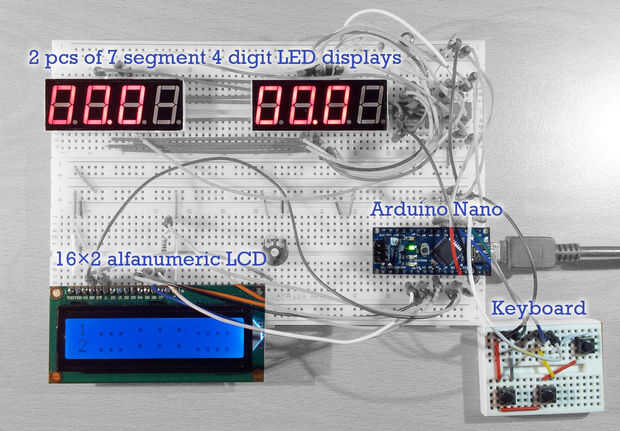

Este cronómetro tiene cuatro componentes principales:
- dos independientes 3 + 1 dígito 7 exhibiciones de segmento,
- un teclado con tres botones del control,
- una pantalla alfanumérica de 16 × 2 dígitos,
- una placa Arduino (ahora un Nano 328 v3, algunos otros modelos también son aceptados y puede estar funcionando correctamente).
1. principal muestra
Ambos tienen un objetivo muy simple: para mostrar el tiempo medido. Para evitar tiempo injusto/deshonesto comportamiento de los jueces reales (contado) no aparece, en cambio una marca demuestra que la medida está funcionando. Por lo que el juez no tiene cualquier información sobre el tiempo transcurrido, tan incapaz de detener la medición dentro de la segunda barrera 3, cualquiera que sea el competidor detuvo la elaboración de la cerveza o no. Después del final de la primera medición, el tiempo medido se muestra en la pantalla en 1/10 segundo precisión y esta voluntad de tiempo permanecen en la pantalla hasta la siguiente medición ha terminado (en el mismo cronómetro). La mayoría de las competiciones se utiliza para tener una máquina de espresso PORTACACILLOS dos, donde los competidores deben usar dos groupheads para producir un conjunto de bebidas. Preparación tiempo en cada cabeza debe ser medido independientemente, así que dos cronómetro independiente y pantalla es necesitada.
2. teclado
Este teclado simple tiene dos objetivos: medir el tiempo (iniciar/detener y reiniciar los cronómetros) y controlar el menú del cronómetro.
Cada cronómetro tiene su propio botón de start/stop. Después de la inicialización/reset, primero pulsar el botón start/stop iniciará la medición, dejará de empujar segundo. Después de todas las seis medidas (dos medidas de los tres grupos), pulsar el tercer botón restaurarán los valores.
3. 16 × 2 dígitos alfanuméricos
Hay mucha información en la pantalla, así como algunas características futuras va a usar. Toda la información sobre la pantalla será discutido más adelante.
4. placa Arduino
Con algunos cambios, puede utilizarse casi cualquier placa Arduino compatilbe, excepto Esplora, debido y Leonardo. Algún desarrollo de software futuras puede causar el excederse de memoria disponible, así que la regla "el más grande es mejor" puede ser verdad aquí.
Otros componentes serán listados en la página siguiente.
