Cambio de electrónica DIY (5 / 7 paso)

Paso 5: montaje

Step 1:

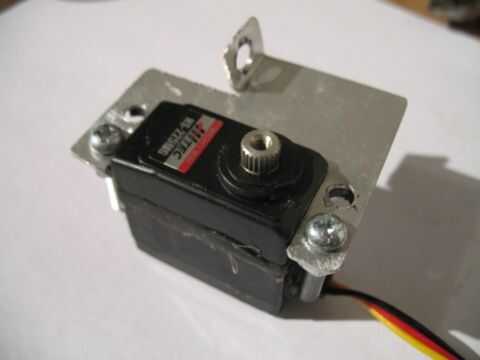

Montar el servo al soporte usando los tornillos #3 tal que la lengüeta de la cabeza del servo
Imagen 1

Paso 2:
Sacar su viejo desviador y límpielo cuando volver a aplicar grasa listo.
Consulte http://www.utahmountainbiking.com/fix/rderailr.htm para obtener instrucciones
Recuerda grabar tu cable del engranaje a la moto.

Paso 3:

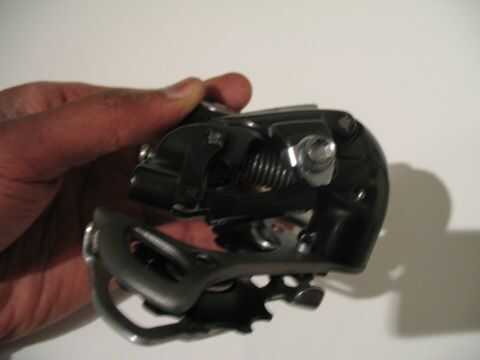

Ya que el servo no es lo suficientemente fuerte para mover el desviador hay que quitar el resorte. Nota: Esto significa que su cambio será no sin un servo. Creo que no es posible eliminar sin cortarlo así uso las dremel o pesado deber tenazas para esto. Es difícil así que paciencia y gafas.
Foto 2

Paso 4:

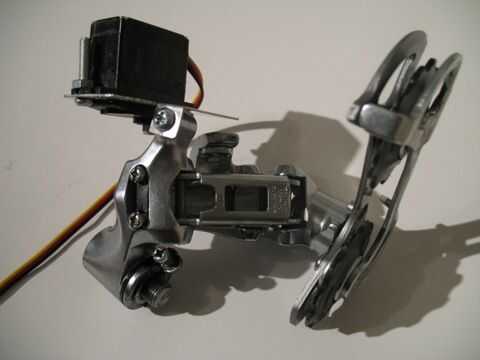

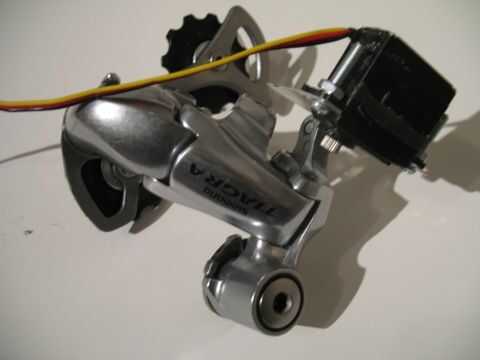

Fijar el servo y el soporte de cambio como en la imagen usando un tornillo #4.
Foto 3 y 4

Paso 5:

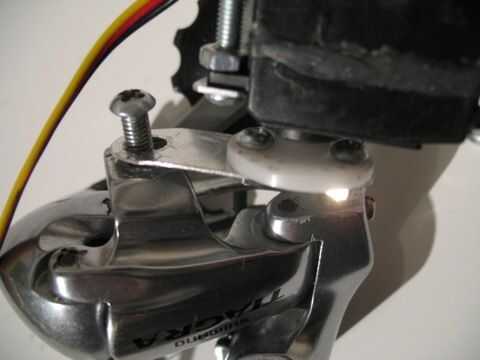

Fijar el brazo servo rueda y Monte en el servo y el tornillo en el otro brazo del brazo de montaje utilizando el tornillo viejo al cambio. Asegúrese de que el servo puede moverse libremente a través de toda la gama de movimiento.
Cuadro 5

Paso 6:
Prueba para asegurarse de que el desviador se mueve al pulsar los botones

Paso 7:

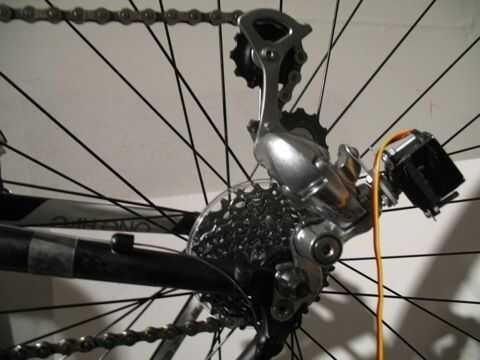

Vuelva a montar el desviador
Cuadro 6
