Cambio de controlador Digital de PC ventilador de color (11 / 12 paso)

Paso 11: Probar e instalar

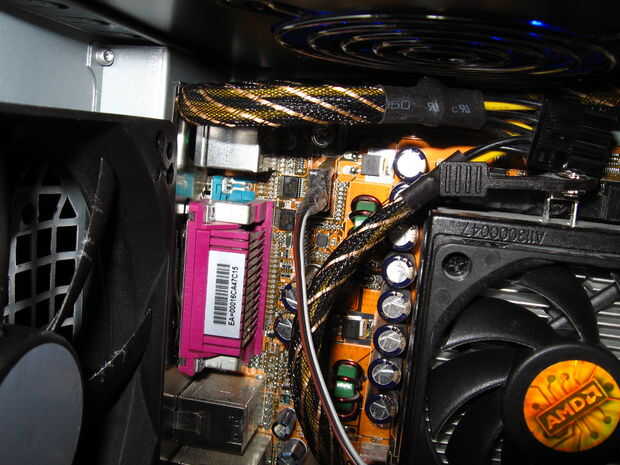

Ahora es el momento para ver cómo funciona.  Conecte el puerto serial de la PC, conecte el cable de alimentación en la fuente de alimentación (Asegúrese de que Oriente en ambos extremos, + 12V va en la izquierda busca en el tablero de la parte superior), enchufe el ventilador (de modo que las lengüetas de cara hacia el centro del tablero) y enchufe el ventilador LED (de modo que el conector de tierra va a la derecha).  Conecte la alimentación.

Ahora tendrás tu programador AVR.  Lo primero que quieres hacer es cambiar la frecuencia del oscilador interno.  Por defecto, ATMega168 de venir con el prescaler interno de reloj/8 habilitada.  Esto hace que el chip funcionar demasiado lento para esta aplicación y el LED parpadeará sólo sin brillante sólida (o por lo menos aparecer a usar PWM).  Es necesario reprogramar los bits del fusible para desactivar el prescaler.

Usando AVRdude, esto se logra mediante las opciones:

-U lfuse:w:0xe2:m-U hfuse:w:0xdf:m-U efuse:w:0xf9:m

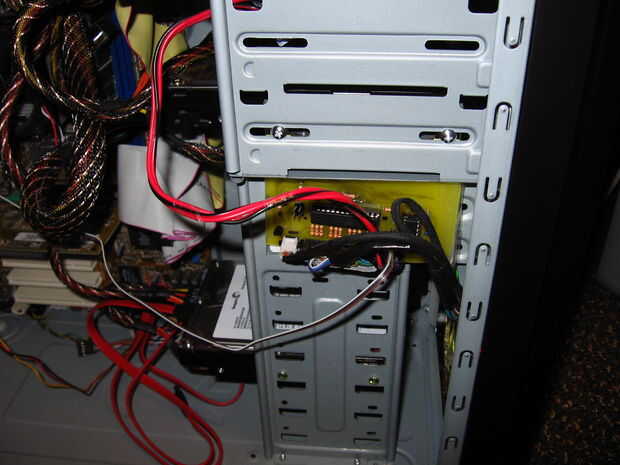

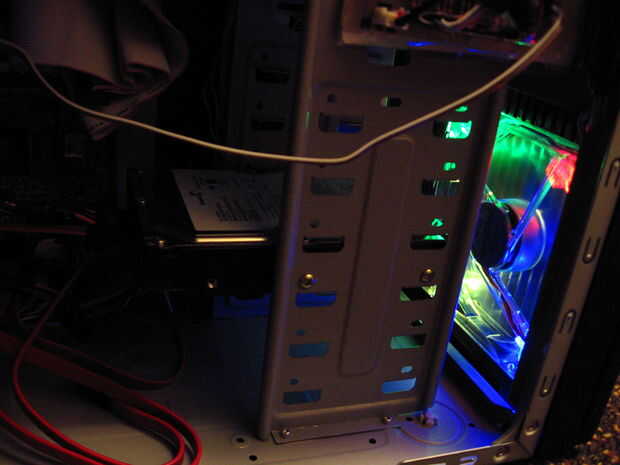

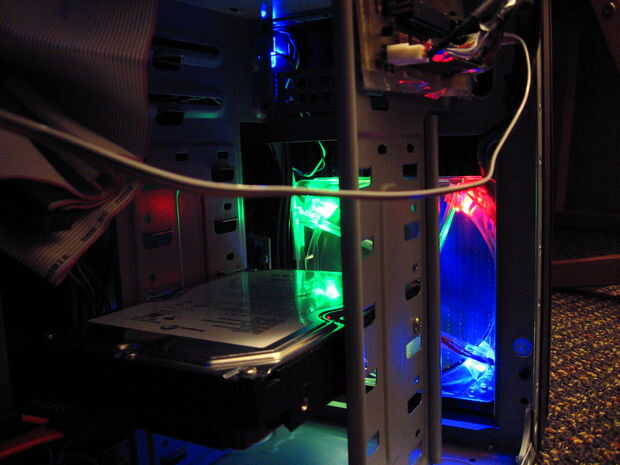

Después de aplicar estos, las luces deberían desaparecer suavemente y comunicación serial a 19200 baudios debe trabajar con el programa de Windows o Linux GUI suministrado (descarga al final de este Instructable).  Si es así, el tablero funciona bien y se lo puede instalar.  Esto depende de tu caso, asi que solo Instale el ventilador como de costumbre y montar el tablero de regulador, sin embargo usted puede (usé cinta, es básico pero funciona).  También recuerda aislar la Junta para que no corto hacia fuera contra el marco del caso.
