Paso 10: Instale un conector del ventilador de LED
Tierra, Red1, verde1, Blue1, tierra, Red2, Green2, azul2, tierra, Red3, verde3, Blue3, tierra, Red4, Green4, Blue4
Tomar una sección de 16 pines del conector rectangular y soldar el LED en ese orden (recuerda qué orden son los LED, derecha ;-))

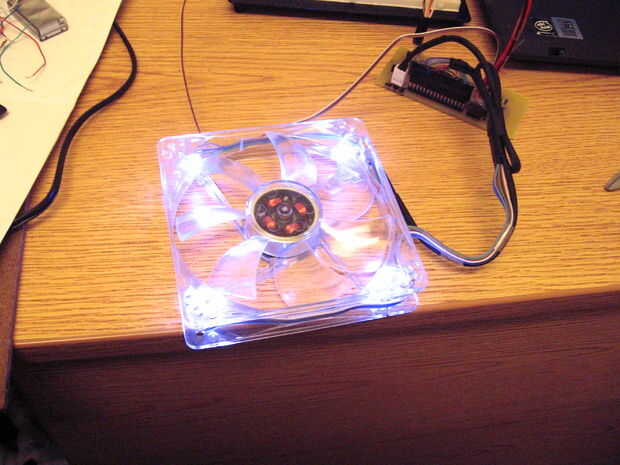

Cuando haya terminado de soldadura, uso de pegamento caliente para pegar una forma protectora alrededor de los pernos soldados, hay un montón de diminutos hilos y pegamento caliente evitará les separándolas. Sólo es útil si pegue más allá de la rotura del aislamiento o el metal expuesto se encajarán a presión. Luego envuelva todo en cinta para asegurarse de que. Para terminar, agrupar los cables del ventilador con segmentos de cinta desde el enchufe hasta el ventilador hasta que quede una sola cuerda. Cinta cable de alimentación del ventilador a esto así. Cuando se hace, debe parecerse mucho a la imagen de abajo y conectarlo (si usted ha programado el AVR en el paso 6) debe causar todas las luces a la luz para arriba. Si hay un color que falta, sabes donde buscar (tuve 2 LED que no luz, ahí fueron rupturas diminutas en sus rastros de PCB, los puente y funciona muy bien).
