Paso 5: Difundir compuesto térmico y Monte

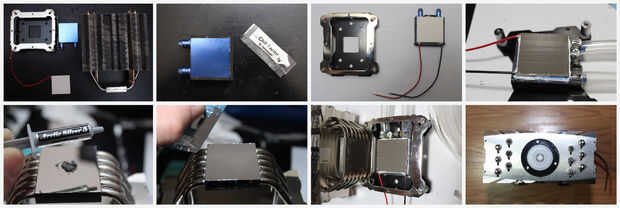

todas las superficies limpias antes de que se coloque el compuesto termal y siga las instrucciones de térmico compuesto o disipador de calor del fabricante (metodologías de ejemplo para aplicar grasa térmica). La extensión de superficie método fue utilizado para nuestra Asamblea como se observa en las imágenes.
Coincidir con el lado libre de aislamiento del bloque de agua con y el lado frío de la Peltier cuando la alimentación de corriente positiva el Peltier. Con grasa térmica en ambas superficies, coloque la Peltier en el bloque de agua. A continuación, ajuste el tubo de vinilo 3/8 de pulgada ID para el bloque de agua y sujete el tubo con las almejas de tornillo de metal. Se separó allí mal compuesto en la parte restante de la Peltier y la placa base del disipador de calor. Coloque el disipador sobre el Peltier, descansa con cuidado la placa base sobre el Peltier. Alinee todos los bordes para que las superficies de 40x40mm2 en el Peltier están cubiertas con la placa base del disipador de calor y el bloque de agua.
Use la placa de montaje incluida con el disipador de calor, para fijar todos los componentes de juntas. Los dos tornillos de máquina - M3-5 x 12 mm - se necesitarán para asegurar la placa de montaje para el montaje de anclaje porque los máquina de los tornillos suministrados con el disipador de calor no será suficiente. Coloque una arandela de nylon grueso (5/16 x 9/16) entre la placa de montaje y anclaje de montaje para limitar la presión que se aplica sobre el Peltier. Cuando el disipador de calor de montaje a Peltier, apriete los tornillos uniformemente no apriete un lado apretado mucho más que el otro. Un nivel de burbuja circular puede ayudar a nivel componentes al montar el disipador de calor Peltier y bloque de agua.
Conecte todos los tubos de 3/8 de pulgada ID vinilo para que el agua fluye desde la salida de la bomba a través del bloque de agua y en acrílico de camisa de agua de BioMONSTAAAR. Conecte el 1/2 pulgada ID vinilo tubo de forma que el agua fluye desde la salida de la chaqueta de agua de biorreactores para la entrada de bombas de agua. El tubo conectado a la entrada de la bomba debe llenarse con agua para que la bomba funcione correctamente. Las burbujas grandes de aire hará que la bomba falle!
