Paso 2: Un caso de construcción y montaje de todos juntos

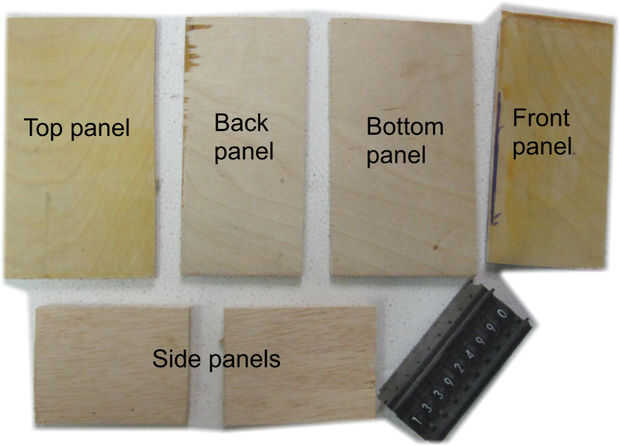

Corté las piezas de una caja de madera contrachapada gruesa de 1/4 pulgada scraps para la parte superior, inferior, frente y parte posterior de los paneles y madera contrachapada gruesa de 1/2 pulgada para los lados. Pegados y clavados en la espalda y la parte inferior a los lados.

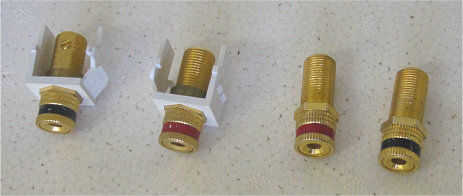

Había quitado los mensajes de audio de 3 vías de enlace de una casa anterior que tenía los cables en la pared. Así que en el panel frontal perforé 4 agujeros para 4 puestos de enlace y luego medir y cortar el rectángulo para los ocho década de carrera. Pinta la caja montada en parte y los otros paneles con una pintura de acrílico negra que no era conductor (había probado esto para un proyecto anterior).

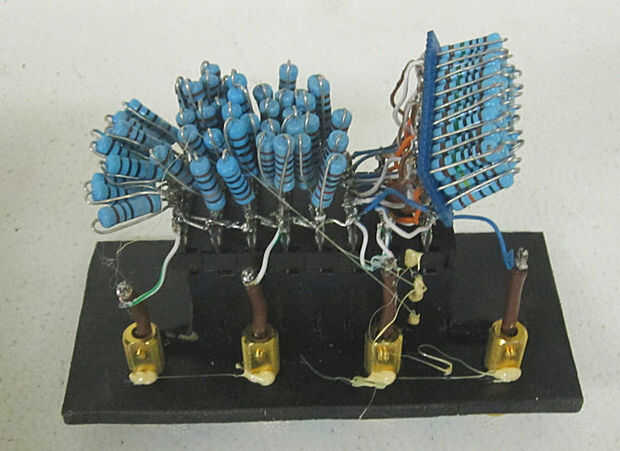

Atornilladas en los terminales de conexión de 3 vías en el agujero. No estaba seguro de que pude soldar los cables en el enlace entradas tan usado 24 calibrador de alambre (marrón en la foto) con un extremo doblado que estañado. Al final estañado se llevó a cabo por tornillos de los bornes. El otro extremo de los cables marrón provenientes de la terminal fue conectado como se muestra en el diagrama de circuito de los interruptores de la década por cable. Puedes ver la Junta de vero para los tres últimos conjuntos de resistencias (10 megas, 1 mega y resistencias de 100K).
Todo se comprueba con un ohmímetro. También aseguró que los valores de resistencia fueron como se esperaba.
Pegamento caliente añadido el atascamiento posts para que no giratorio (no usó las tuercas para sujetar los postes) y a la interfaz del panel de interruptor y frente de década.

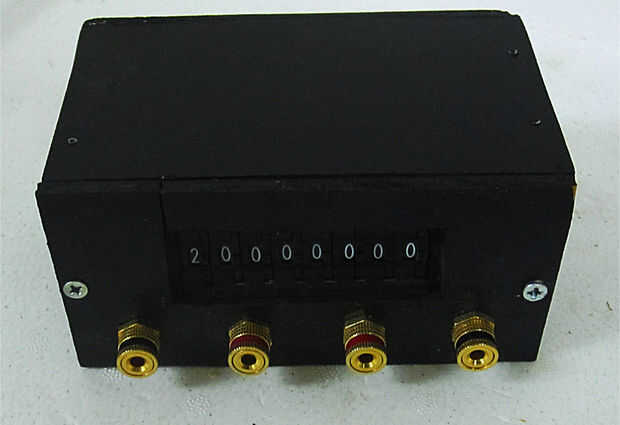

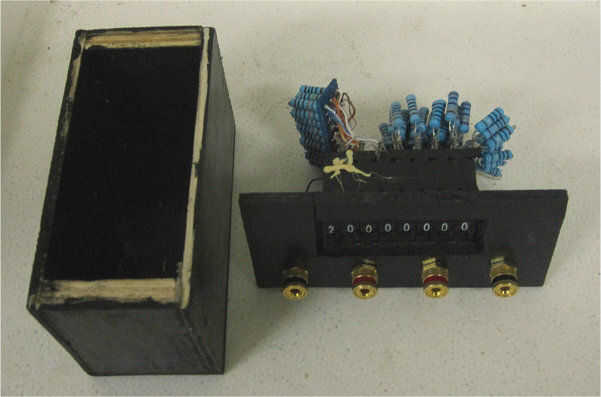

Por último adjunto el panel superior con un par de clavos y el panel frontal con los interruptores y bornes con tornillos.
