Paso 5: Prepare el cableado.
Una nota sobre los colores de los cables
Supongo que lo que los niños, electricidad no le importa el color del aislante del cable (la envoltura de plástico alrededor del alambre de metal). Colores de los cables se utilizan para definir las prácticas de cableado estándar. Las normas existen para que cualquier electricista puede entrar a cualquier casa y saber que cable está conectado a que contacto. Dicho esto, nunca asuma que alguien ha seguido la norma. Siempre revise los cables con un multímetro. Además, estándares de color de alambre pueden variar por ubicación geográfica.
En este proyecto, he tratado de seguir los estándares de color utilizados en los Estados Unidos. Hice algunos ajustes por diversas razones que intentaré explicar. Como dije, electricidad no le importa el color del cable, pero por su propia cordura/seguridad, sugiero que usa 3 colores diferentes de hilos.
Corte y pele el alambre

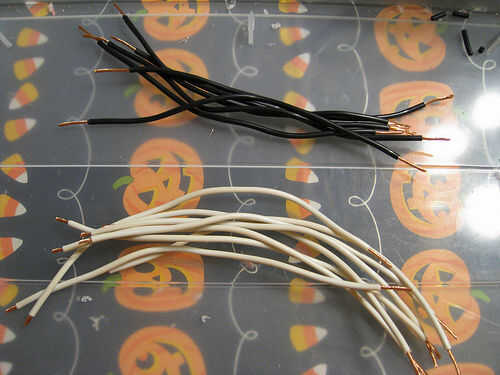

(la imagen 1 muestra el corte y pelado los cables blancos y negros)
1. Corte las siguientes longitudes de cable (longitudes son aproximadas, puede que necesite más o menos):
8 trozos de blanco de alambre 10" de longitud.
8 piezas de negro alambre 10" de longitud.
2 piezas de negro alambre de 4" de largo.
8 piezas de verde alambre 6" de largo.
2 piezas de verde alambre de 4" de largo.
2. Pele el aislamiento de los cables de la siguiente manera:
10" y 4" negro cables: tira de 3/4" de ambos extremos del cable.
10" blanco alambres: pelar 3/4" de un extremo del alambre y 1/4" desde el otro extremo.
los cables de 6" de verde: pelar 3/4" de un extremo del alambre y 1/4" desde el otro extremo.
4" verde cables: cadena 3/4" de ambos extremos del cable.
Los puntos de venta de alambre

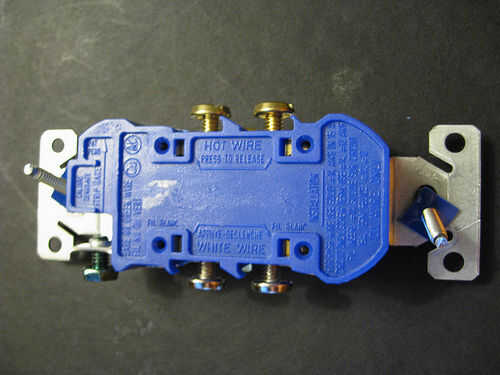

(imagen 2 muestra la parte de atrás de una toma de corriente)
No me siento lo suficientemente confiado en mis conocimientos de cableado hogar darle un resumen de una toma de corriente de cables. Si usted realmente quiere saber cómo hacerlo consulte a Google o llame a un electricista.
Una muy breve explicación de los contactos de un enchufe:
Caliente = el contacto con la electricidad fresca. Normalmente el cable negro va aquí. Generalmente indicado en la salida con tornillos en color oro.
Neutro común = el cable de la electricidad "usada". Por lo general el cable blanco va aquí. Generalmente indicado en la salida con tornillos en color plata.
Tierra = el contacto que va a tierra. Por lo general el cable verde o sin aislamiento va aquí. Generalmente indicado en la salida con tornillos en color verdes.
Conecte un cable a la salida envolviendo el alambre expuesto de cobre alrededor del tornillo del contacto y atornillar el tornillo hasta que el alambre quede sujeto firmemente.
Tomar cada enchufe y cable como sigue:
Cable 3/4" final de un solo cable blanco a la terminal común del enchufe.
Alambre de 3/4" final de un solo cable negro al terminal del enchufe caliente.
En este proyecto, no utilizando el terminal de tierra.

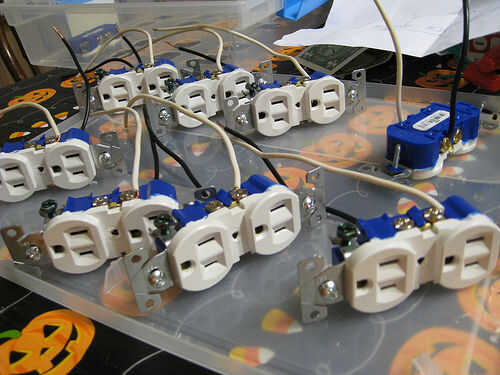

(imagen 3 muestra el acabado con cable de comunicación)
Construir una araña de alambre
No tienes ninguna pista de lo que se llamaría esta cosa, deja de llamarlo una araña de alambre. Esencialmente, es un grupo de conectado por cable de las piernas, que se llevan a cabo junto con un cuerpo de la tuerca para cables.

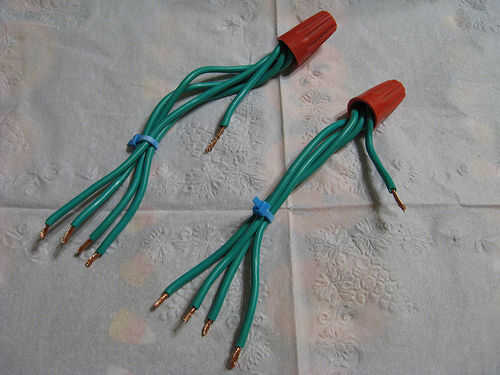

(imagen 5 muestra las arañas de alambre acabado)
1. Alinee los cuatro pedazos de alambre de 6" de verde y un pedazo de alambre de 4" verde con el 3/4" despojado terminan todos la misma dirección.
2. tomar dos cables y trence los extremos de 3/4" despojado. Hacer esto otra vez con otro par de cables.
3. Finalmente, juntar todos los 5 cables y gire la tuerca para alambre sobre la parte superior. La araña se hace. Tire de las patas de la araña y asegúrese de que su conexión es agradable y apretado.

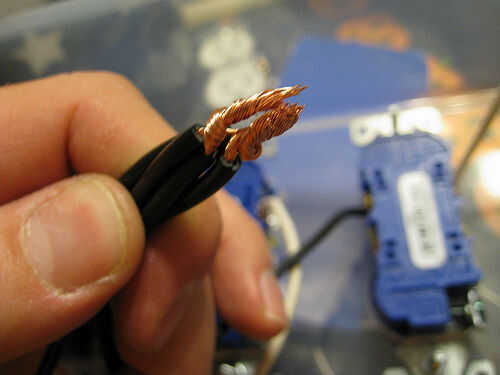

(imagen 4 muestra dos pares de cables trenzados listo tienen una tuerca para cables atornillada)
4. construir otra araña de alambre con los otros cinco verdes hilos que cortan.
Finalmente, las dos 4" patas de dos arañas se conectará con otra tuerca para cables, pero no todavía. Esto puede llevar a preguntar, ¿por qué no construir una araña de alambre grande con 8 alambres? La respuesta es bastante simple. Es difícil y peligroso poner demasiados cables dentro de una tuerca de alambre simple. Capuchones están clasificados para cuántos alambres de un calibre de algunos pueden llevar a cabo junto con la tuerca. (Yo puedo han roto algunas de esas Clasificaciones al construir este proyecto.)
