Caja de relés cantar calabazas/paralelo puerto (2 / 10 paso)

Paso 2: sobre la placa de relé

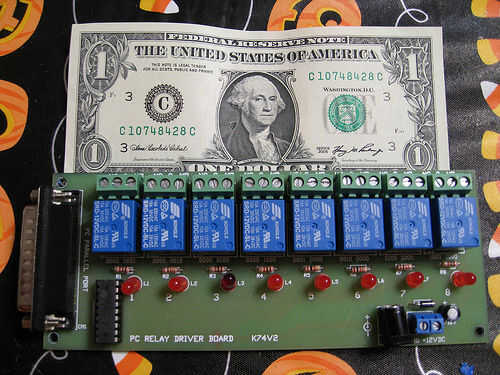

La placa de relé es un circuito bastante simple.

Utiliza tensiones de puerto paralelo de la computadora para activar un banco de 8 relés. Cuando se dispara, los relés de envían voltaje a lo que está conectado a sus bornes.

Piense que un relé interruptor eléctrico controlado por un voltaje de entrada. En nuestro circuito, el voltaje de entrada es suministrado por el puerto paralelo del PC. Cuando un pin en el puerto es alto, se cierra el interruptor de relé. Dos buenas explicaciones de relés se pueden encontrar en:
bcae1.com (gracias makezine)
howstuffworks.com

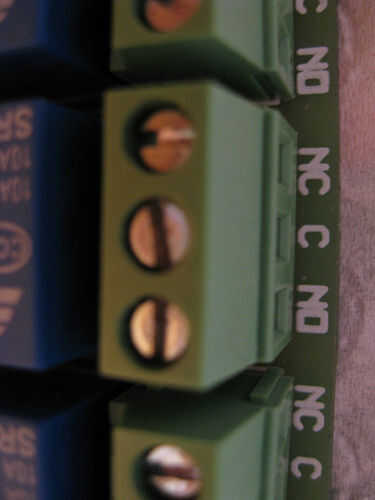

Los relés de este circuito tiene tres terminales. Imagen 2 muestra el bloque de terminales para conectar cables del relé.
C = común. Es el terminal que se conecta el relé
NC = normalmente cerrado. Cuando el relé está activado, el voltaje de la terminal común es enviado este terminal
NO = normalmente abierto. Cuando el relé está apagado, el voltaje de la terminal común es enviado este terminal.

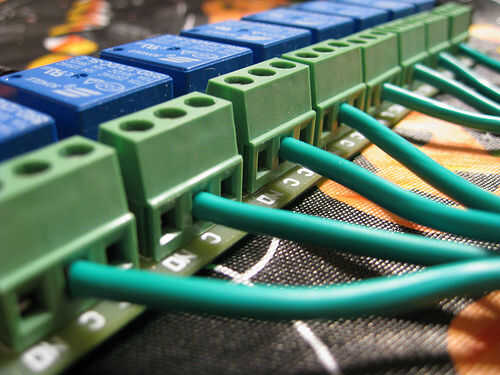

Conecte un cable al bloque terminal insertando el alambre en la cara de la terminal, y después apretando el tornillo en la parte superior. Imagen 3 muestra algunos cables en su lugar.

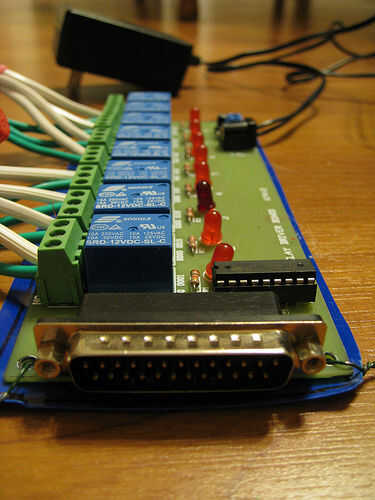

Imagen 4 es otro ángulo de la placa de relé.
