Caja de música de SCANTRON (2 / 5 paso)

Paso 2:

System setup:

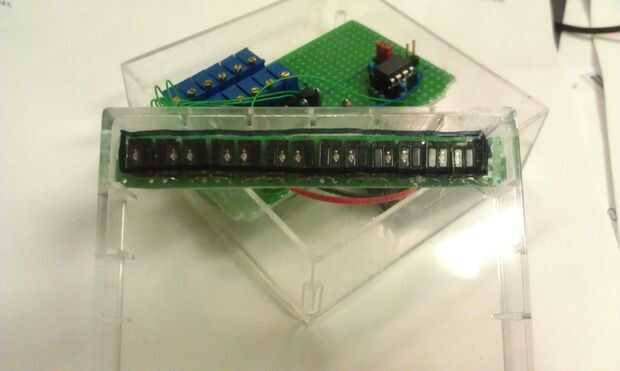

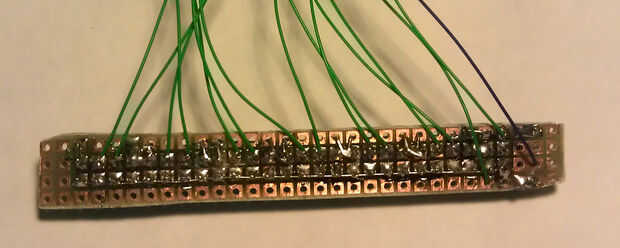

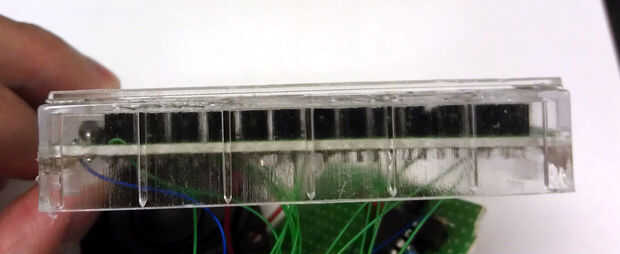

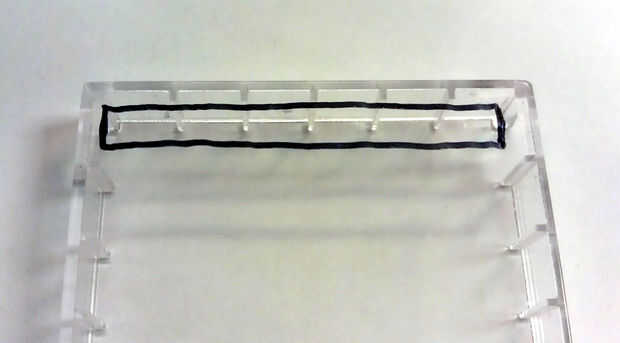

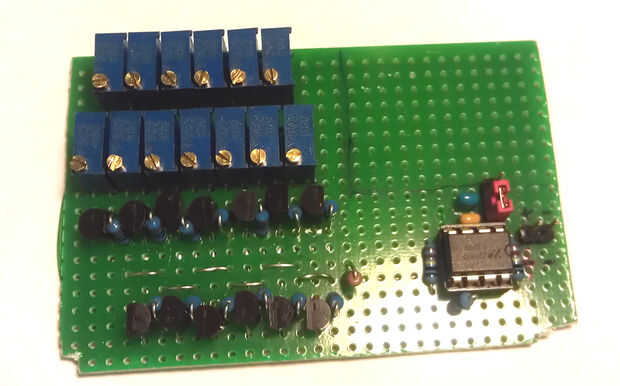

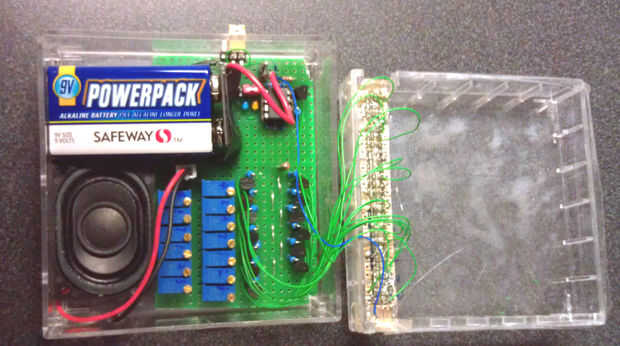

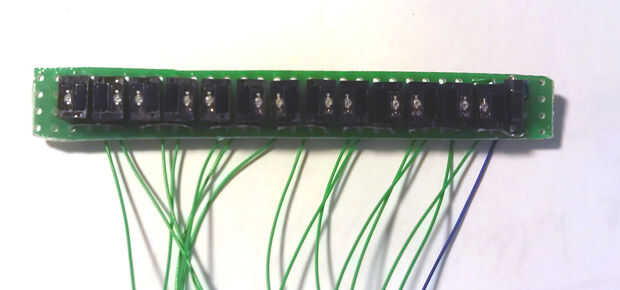

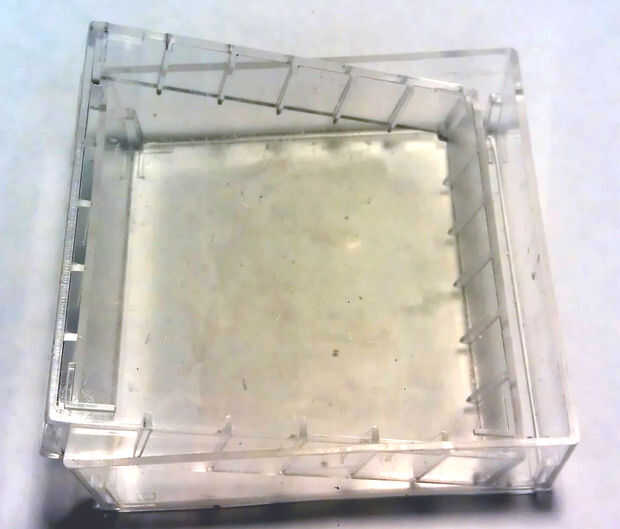

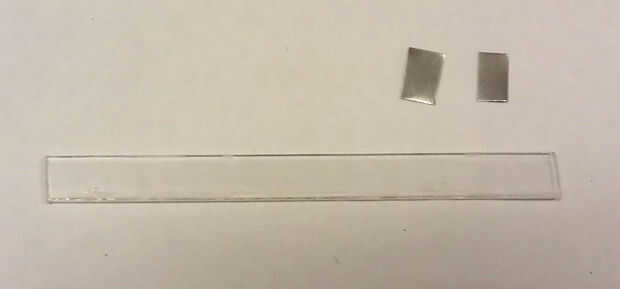

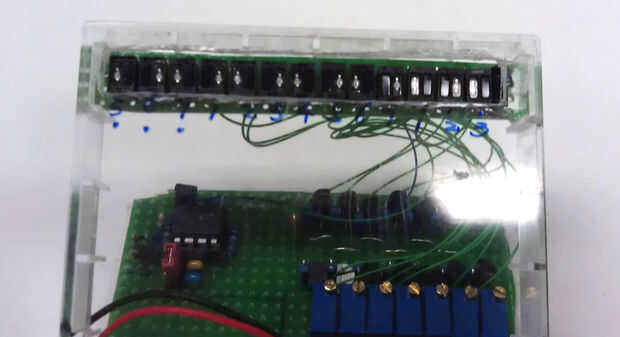

Compruebe el esquema para los valores de los componentes. Encontrar una caja de pequeño proyecto. Corte dos pedazos de tablero del PWB basándose en el tamaño de caja del proyecto y todas las partes les de la soldadura. Yo no he puesto el interruptor en el esquema. Puede añadir uno entre el PCB y la batería. Por favor, Compruebe la posición de los sensores reflexivos en la foto que he subido. Soldarlos en posición para minimizar la interferencia entre cada sensor. Escribir las notas correspondientes en los recortadores. Corte un agujero rectangular en la cubierta de la caja del proyecto. Utilice pegamento caliente para pegar el sensor PCB en la caja. Trate de ajustar la posición del sensor para que la parte superior del sensor es el mismo nivel que la superficie de la cubierta. Corte otro pedazo de hoja de plástico. Use cinta de doble cara o pegamento para pegar la lámina de plástico en la parte superior del orificio rectangular. Añadir un trocito de hoja fina de plástico o de metal entre la cubierta y la lámina de plástico para que el scantron puede ir a través de él.
